申请日2018.01.04
公开(公告)日2018.11.02
IPC分类号C02F9/04
摘要
本实用新型提供一种多级工业污水装置，涉及污水处理领域，包括基座，所述基座顶部的左端固定安装有回收箱，所述回收箱的顶部固定连接有排污管，所述排污管的另一端固定连接有第一过滤箱，所述第一过滤箱的顶部固定安装有第一电机，所述第一电机通过其一端的转轴传动连接有旋转柱，所述旋转柱的一端穿过第一过滤箱的顶部并延伸至第一过滤箱的内部。该多级工业污水装置，通过安装第一电机带动旋转轴上的刮板转动，能使残留在粗过滤板上的大颗粒杂质刮落，并通过排污管进入至回收箱的垃圾桶内，通过在第一过滤箱内安装分别粗过滤板和细过滤板，能将污水中的杂质通过排污管过滤至回收箱的垃圾桶内。
权利要求书

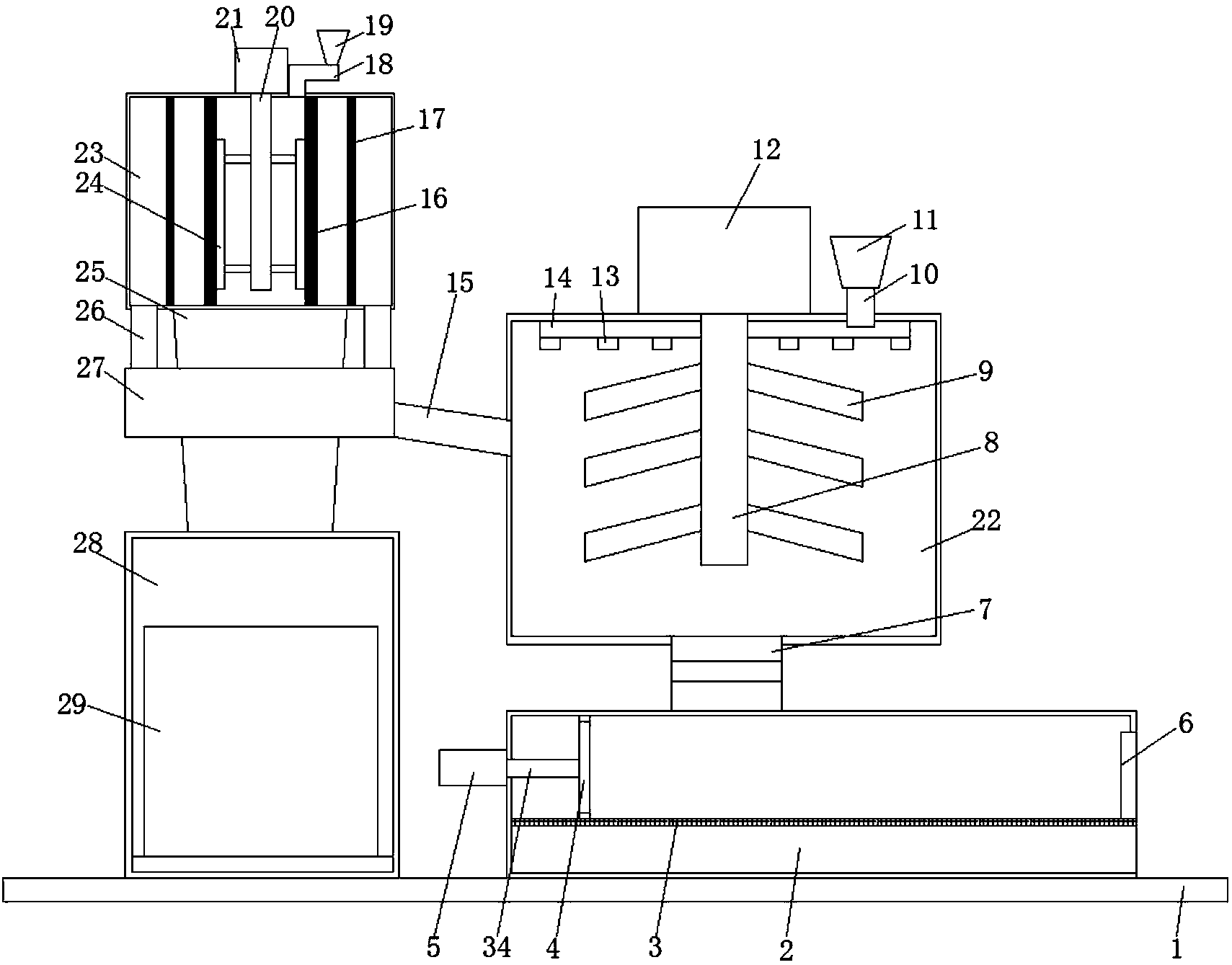

1.一种多级工业污水装置，包括基座(1)，其特征在于：所述基座(1)顶部的左端固定安装有回收箱(28)，所述回收箱(28)的顶部固定连接有排污管(25)，所述排污管(25)的另一端固定连接有第一过滤箱(23)，所述第一过滤箱(23)的顶部固定安装有第一电机(21)，所述第一电机(21)通过其一端的转轴传动连接有旋转柱(20)，所述旋转柱(20)的一端穿过第一过滤箱(23)的顶部并延伸至第一过滤箱(23)的内部，所述旋转柱(20)的两侧均固定安装有刮板(24)，所述刮板(24)的外侧设置有粗过滤板(16)，所述粗过滤板(16)的外侧设置有细过滤板(17)，所述第一过滤箱(23)底部的两侧均固定连接有排液管(26)，所述排液管(26)的另一端固定安装有储水管(27)，所述储水管(27)的右端固定连接有输水管(15)，所述输水管(15)的另一端固定连接有第二过滤箱(22)，所述第二过滤箱(22)的顶部固定安装有第二电机(12)，所述第二电机(12)通过其一端的转轴传动连接有转动轴(8)，所述转动轴(8)的两侧均固定安装有均匀分布的搅拌叶(9)，所述第二过滤箱(22)的底部固定连接有沉淀管(7)，所述沉淀管(7)的另一端固定连接有储水箱(2)，所述储水箱(2)内腔的中部固定安装有滤水板(3)，所述储水箱(2)的左端固定安装有电动推杆(5)，所述电动推杆(5)的右端固定安装有活动杆(34)，所述活动杆(34)右端穿过储水箱(2)的侧板且固定连接有推板(4)。
2.根据权利要求1所述的一种多级工业污水装置，其特征在于：所述回收箱(28)内腔的底部固定安装有底板(31)，所述底板(31)的顶部开设有滑槽(32)，所述回收箱(28)的内部设置有垃圾桶(29)，所述垃圾桶(29)通过滑槽(32)内部的滑块与底板(31)滑动连接。
3.根据权利要求1所述的一种多级工业污水装置，其特征在于：所述回收箱(28)通过其左侧的合页铰接有箱门(33)，所述箱门(33)的上侧固定安装有观察窗(30)，所述箱门(33)的四周均固定安装有密封圈。
4.根据权利要求1所述的一种多级工业污水装置，其特征在于：所述第二过滤箱(22)内腔的顶部固定安装有注液管(14)，所述注液管(14)的顶部固定安装有均匀分布的喷头(13)，所述注液管(14)顶部的右端固定连接有入液管(10)，所述入液管(10)的另一端穿过第二过滤箱(22)的顶部且固定连接有入液斗(11)。
5.根据权利要求1所述的一种多级工业污水装置，其特征在于：所述第一过滤箱(23)顶部的右侧固定连接有输液管(18)，所述输液管(18)的另一端固定安装有入水斗(19)。
6.根据权利要求1所述的一种多级工业污水装置，其特征在于：所述沉淀管(7)的中部固定安装有调节阀门，所述储水箱(2)的右端开设有出絮口(6)。
说明书
一种多级工业污水装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种多级工业污水装置。
背景技术
污水处理，是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。污水处理行业的上游供应商主要是污水处理设备的制造商和污水处理药剂供应商。工业的污水中往往包含大量的污泥和杂物，这给后期的污水净化带来很大的困难，一般的水净化采用沉淀等方式，这种净化污水的方法不仅时间长，而且非常消耗资源，耽误企业的时间，也大大增加了企业的生产成本。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种多级工业污水装置，解决了业的污水中往往包含大量的污泥和杂物，这给后期的污水净化带来很大的困难，一般的水净化采用沉淀等方式，这种净化污水的方法不仅时间长，而且非常消耗资源，耽误企业的时间，也大大增加了企业的生产成本问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种多级工业污水装置，包括基座，所述基座顶部的左端固定安装有回收箱，所述回收箱的顶部固定连接有排污管，所述排污管的另一端固定连接有第一过滤箱，所述第一过滤箱的顶部固定安装有第一电机，所述第一电机通过其一端的转轴传动连接有旋转柱，所述旋转柱的一端穿过第一过滤箱的顶部并延伸至第一过滤箱的内部，所述旋转柱的两侧均固定安装有刮板，所述刮板的外侧设置有粗过滤板，所述粗过滤板的外侧设置有细过滤板，所述第一过滤箱底部的两侧均固定连接有排液管，所述排液管的另一端固定安装有储水管，所述储水管的右端固定连接有输水管，所述输水管的另一端固定连接有第二过滤箱，所述第二过滤箱的顶部固定安装有第二电机，所述第二电机通过其一端的转轴传动连接有转动轴，所述转动轴的两侧均固定安装有均匀分布的搅拌叶，所述第二过滤箱的底部固定连接有沉淀管，所述沉淀管的另一端固定连接有储水箱，所述储水箱内腔的中部固定安装有滤水板，所述储水箱的左端固定安装有电动推杆，所述电动推杆的右端固定安装有活动杆，所述活动杆右端穿过储水箱的侧板且固定连接有推板。
优选的，所述回收箱内腔的底部固定安装有底板，所述底板的顶部开设有滑槽，所述回收箱的内部设置有垃圾桶，所述垃圾桶通过滑槽内部的滑块与底板滑动连接。
优选的，所述回收箱通过其左侧的合页铰接有箱门，所述箱门的上侧固定安装有观察窗，所述箱门的四周均固定安装有密封圈。
优选的，所述第二过滤箱内腔的顶部固定安装有注液管，所述注液管的顶部固定安装有均匀分布的喷头，所述注液管顶部的右端固定连接有入液管，所述入液管的另一端穿过第二过滤箱的顶部且固定连接有入液斗。
优选的，所述第一过滤箱顶部的右侧固定连接有输液管，所述输液管的另一端固定安装有入水斗。
优选的，所述沉淀管的中部固定安装有调节阀门，所述储水箱的右端开设有出絮口。
(三)有益效果
本实用新型提供了一种多级工业污水装置。具备以下有益效果：
1、该多级工业污水装置，通过安装第一电机带动旋转轴上的刮板转动，能使残留在在粗过滤板上的大颗粒杂质刮落，并通过排污管进入至回收箱的垃圾桶内，通过在第一过滤箱内安装分别粗过滤板和细过滤板，能将污水中的杂质通过排污管过滤至回收箱的垃圾桶内，通过活动连接垃圾桶，当垃圾桶内的杂质存满时，便于更换倾倒杂质，通过在第二过滤箱的顶部固定安装喷头和注液管，能使絮凝剂均匀倒入污水中，通过安装第二电机带动转动轴两侧的搅拌叶片转动，可以使絮凝剂和污水充分结合反应，加快絮体沉淀的速度，通过在储水箱内安装电动推杆和推板能够快速清理沉淀的絮体，提高化工废水的处理效率。
