申请日2018.06.01
公开(公告)日2019.02.19
IPC分类号C02F9/14; C02F101/30
摘要
本实用新型公开了一种微生物强化的养殖污水处理装置，包括微生物强化池(2)和厌氧处理池(15)，所述微生物强化池(2)含有自主培育的菌藻。一方面，由于禽畜养殖污水中的主要成分为禽畜的粪便和尿液，微生物强化池中的菌藻可以对污水进行有机物的分解，减少污水中的有机物，降低缺氧处理池和好氧处理池的负荷，从而提高污水的处理效果;另一方面，厌氧处理池对禽畜养殖污水原水进行厌氧处理，产生沼气，该沼气用于发电，产生的电能可以对微生物强化的养殖污水处理装置中的用电设备进行供电，从而可以降低微生物强化的养殖污水处理装置的能耗。
权利要求书

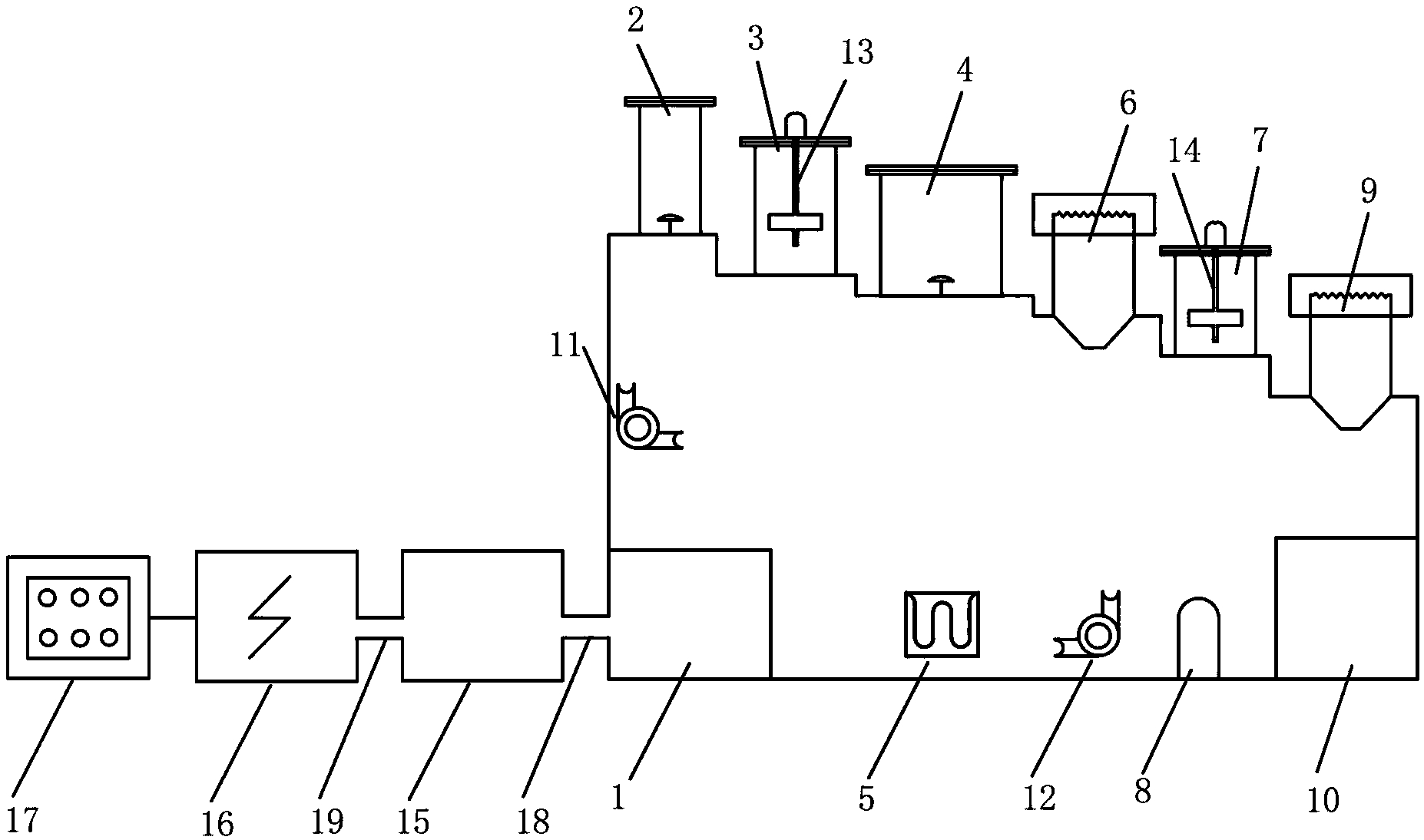

1.一种微生物强化的养殖污水处理装置，其特征在于：包括带有栅板并存储污水的集水池(1)、盛有菌藻的微生物强化池(2)、盛有活性污泥的缺氧处理池(3)、盛有活性污泥的好氧处理池(4)、与好氧处理池连接并为好氧处理池曝气的曝气设备(5)、污泥沉淀池(6)、加药絮凝池(7)、与加药絮凝池连接并为加药絮凝池添加絮凝剂的加药罐(8)、絮凝沉淀池(9)、清水池(10)、用于从集水池中抽取污水至微生物强化池的抽水泵(11)、用于将污泥沉淀池中的污泥抽取至缺氧处理池的抽泥泵(12)，微生物强化池(2)、缺氧处理池(3)、好氧处理池(4)、加药絮凝池(7)、絮凝沉淀池(9)、清水池(10)的地势依次降低。
2.根据权利要求1所述的微生物强化的养殖污水处理装置，其特征在于：缺氧处理池(3)设有第一搅拌器(13)。
3.根据权利要求1或2所述的微生物强化的养殖污水处理装置，其特征在于：加药絮凝池(7)设有第二搅拌器(14)。
4.根据权利要求3所述的微生物强化的养殖污水处理装置，其特征在于：还包括对污水进行厌氧处理后产生沼液和沼气的厌氧处理池(15)和基于沼气进行发电的发电设备(16)，厌氧处理池(15)设有出液口(18)和出气口(19)，出液口(18)与集水池(1)的入口连接，出气口(19)与发电设备(16)连接。
5.根据权利要求4所述的微生物强化的养殖污水处理装置，其特征在于：还包括控制设备(17)，控制设备(17)分别与抽水泵(11)、抽泥泵(12)、第一搅拌器(13)、第二搅拌器(14)、加药罐(8)和曝气设备(5)连接。
6.根据权利要求5所述的微生物强化的养殖污水处理装置，其特征在于：发电设备(16)分别与控制设备(17)、抽水泵(11)、抽泥泵(12)、第一搅拌器(13)、第二搅拌器(14)、加药罐(8)和曝气设备(5)连接。
说明书
一种微生物强化的养殖污水处理装置
技术领域
本实用新型涉及禽畜养殖领域，尤其是涉及一种微生物强化的养殖污水处理装置
背景技术
随着经济的发展和生活水平的提高，人们对于禽畜肉类的需求越来越大，从而促使禽畜养殖业向集约化、规模化发展。目前，大多数养殖场产生的废水大都为冲洗圈舍等的废水，这些废水直接排入或者随雨水冲刷进入江、河、湖和水库等，造成江、河、湖和水库等的水体变黑变臭。变质的水长时间渗入地下，会严重污染到地下水的水质，从而破坏养殖场周围的生态环境，同时也会影响到将地下水作为饮水源的居民的身体健康。
鉴于此，大多数养殖场会采用污水处理装置对禽畜养殖污水进行处理，然而，一方面，养殖场每天产生的污水容量不稳定，时常会发生改变，而且污水的杂质含量也不一样，因此，常规的污水处理装置，无法对容量和杂质含量时常变化的污水进行处理后，输出同一标准水质的水。另一方面，常规的污水处理装置中不同处理池之间需要通过泵来传输污水，而且整个污水处理装置的耗电较高。
发明内容
本实用新型的目的在于提供一种微生物强化的养殖污水处理装置，用于提高处理效果，并降低能耗。
本实用新型解决上述技术问题采用的技术方案是：
一种微生物强化的养殖污水处理装置，包括带有栅板并存储污水的集水池、盛有菌藻的微生物强化池、盛有活性污泥的缺氧处理池、盛有活性污泥的好氧处理池、与好氧处理池连接并为好氧处理池曝气的曝气设备、污泥沉淀池、加药絮凝池、与加药絮凝池连接并为加药絮凝池添加絮凝剂的加药罐、絮凝沉淀池、清水池、用于从集水池中抽取污水至微生物强化池的抽水泵、用于将污泥沉淀池中的污泥抽取至缺氧处理池的抽泥泵，微生物强化池、缺氧处理池、好氧处理池、加药絮凝池、絮凝沉淀池、清水池的地势依次降低。
在本实用新型中，缺氧处理池设有第一搅拌器;加药絮凝池设有第二搅拌器。
在本实用新型中，微生物强化的养殖污水处理装置还包括对污水进行厌氧处理后产生沼液和沼气的厌氧处理池和基于沼气进行发电的发电设备，厌氧处理池设有出液口和出气口，出液口与集水池的入口连接，出气口与发电设备连接。
在本实用新型中，微生物强化的养殖污水处理装置还包括控制设备，控制设备分别与抽水泵、抽泥泵、第一搅拌器、第二搅拌器、加药罐和曝气设备连接。
在本实用新型中，发电设备分别与控制设备、抽水泵、抽泥泵、第一搅拌器、第二搅拌器、加药罐和曝气设备连接。
本实用新型具有的有益效果是：
本实用新型提供了一种微生物强化的养殖污水处理装置，包括微生物强化池和厌氧处理池，所述微生物强化池含有自主培育的菌藻。一方面，由于禽畜养殖污水中的主要成分为禽畜的粪便和尿液，微生物强化池中的菌藻可以对污水进行有机物的分解，减少污水中的有机物，降低缺氧处理池和好氧处理池的负荷，从而提高污水的处理效果;另一方面，厌氧处理池对禽畜养殖污水原水进行厌氧处理，产生沼气，该沼气用于发电，产生的电能可以对微生物强化的养殖污水处理装置中的用电设备进行供电，而且，微生物强化的养殖污水处理装置中，除了集水池的中污水采用抽水泵抽取到的微生物强化池，以及污泥沉淀池中的污泥采用抽泥泵抽取到缺氧处理池进行回收利用以外，其余各处理池之间通过自流将污水进行传输，从而可以降低微生物强化的养殖污水处理装置的能耗;此外，微生物强化的养殖污水处理装置的结构较为紧凑，相对于常规的污水处理池，实际占地面积较小。
