申请日2018.06.01
公开(公告)日2019.02.15
IPC分类号C02F9/14; C02F11/04
摘要
本实用新型公开了一种污水处理及污泥减量装置，其包括污水池、格栅分离设备、酵素储罐、多级发酵槽、沉淀池、出水池和污泥发酵槽。本实用新型的装置可以节约酵素用量，并实现污泥减量。
权利要求书
1.一种污水处理及污泥减量装置，其特征在于，其包括污水池、格栅分离设备、酵素储罐、多级发酵槽、沉淀池、出水池和污泥发酵槽;其中，所述污水池设置为能够收集污水;所述格栅分离设备设置为将来自所述污水池的污水分离为固体物质和原水;所述多级发酵槽设置为能够采用酵素对原水进行处理得到发酵液，且所述多级发酵槽至少包括第一发酵槽;所述沉淀池设置为接收所述发酵液，并将其分离为上清液和污泥浆，并将所述污泥浆的一部分作为回流液输送至所述第一发酵槽;所述出水池设置为接收所述上清液作为处理水;所述污泥发酵槽设置为接收所述污泥浆的一部分，并采用酵素对污泥浆进行处理，从而将污泥减量;所述酵素储罐设置为能够收集酵素并将所述酵素添加至所述第一发酵槽和所述污泥发酵槽。
2.根据权利要求1所述的污水处理及污泥减量装置，其特征在于，所述多级发酵槽包括3～10个依次串联的发酵槽，并且除了所述第一发酵槽之外的其他发酵槽均不添加酵素。
3.根据权利要求1所述的污水处理及污泥减量装置，其特征在于，所述多级发酵槽包括依次串联的第一发酵槽、第二发酵槽、第三发酵槽、第四发酵槽、第五发酵槽、第六发酵槽、第七发酵槽和第八发酵槽，且第二发酵槽、第三发酵槽、第四发酵槽、第五发酵槽、第六发酵槽、第七发酵槽和第八发酵槽设置均不添加酵素，且均设置有曝气设备。
4.根据权利要求3所述的污水处理及污泥减量装置，其特征在于，第一发酵槽、第二发酵槽、第三发酵槽、第四发酵槽、第五发酵槽、第六发酵槽、第七发酵槽和第八发酵槽从高到低依次存在梯度落差。
5.根据权利要求1～4任一项所述的污水处理及污泥减量装置，其特征在于，所述沉淀池包括第一沉淀池和第二沉淀池，所述第一沉淀池用于接收所述发酵液，所述第二沉淀池用于接收所述第一沉淀池得到的上清液。
6.根据权利要求5所述的污水 处理及污泥减量装置，其特征在于，所述第二沉淀池设置为能够将所述第二沉淀池的污泥浆的至少一部分回流至第一沉淀池;所述第一沉淀池设置为能够将所述第一沉淀池的污泥浆的至少一部分回流至所述污泥发酵槽。
7.根据权利要求6所述的污水处理及污泥减量装置，其特征在于，所述第二沉淀池与所述第一发酵槽通过回流管线连接，所述第二沉淀池设置为能够将所述第二沉淀池的污泥浆的一部分作为回流液输送至所述第一发酵槽。
8.根据权利要求7所述的污水处理及污泥减量装置，其特征在于，还包括填料槽，其设置在所述第二沉淀池与所述出水池之间的管线上，用于向所述上清液补充催化触媒。
9.根据权利要求8所述的污水处理及污泥减量装置，其特征在于，所述出水池的后端设置有储水池。
10.根据权利要求9所述的污水处理及污泥减量装置，其特征在于，所述污泥发酵槽的部分发酵产物被输送至所述第一发酵槽。
说明书
污水处理及污泥减量装置
技术领域
本实用新型涉及一种污水处理及污泥减量装置，尤其是一种利用酵素进行污水处理及污泥减量的装置。
背景技术
地球上的淡水资源十分有限，并且仅有极少部分可以被人类直接使用。但是随着城市化进程的加快，水资源的消耗量逐年增加。因此，仅仅依靠节约水资源已经远远不能满足社会发展的需要，重复利用水资源成为必然。各种生活和工业污水占污水总量的比例很高，如果可以重复利用将有效缓解水资源短缺的问题。
CN105502805A公开了一种强化微生物多级处理生活污水及回收利用的处理系统，好氧脱色系统的输入端与厌氧反应系统的输出端连接，所述好氧脱色系统的输出端设有第一通道和第二通道，所述第一通道的输出端与复合微生物培养系统的输入端连接，所述复合微生物培养系统的输出端与调节池的输入端连接，所述调节池的输出端与SBR生物综合处理池的输入端连接，所述SBR生物综合处理池的输出端设有第三通道和第四通道，所述第三通道的输出端与生物膜净化池的输入端连接，所述第四通道的输出端与酵素菌池的输入端连接;所述第二通道的输出端与酵素菌池的输入端连接。上述处理系统结构复杂，适合大规模处理污水，但同样没有循环利用酵素，造成污水处理成本较高。
CN206872531U公开了一种有机垃圾油水处理装置，包括能够收集箱、水果箱、生物菌溶液盒，所述水果箱固定设置于能够收集箱的内侧左上角，并设置有小型通孔，便于水果箱内的水果发酵后产生的发酵素滴入能够收集箱，所述生物菌溶液盒固定设置于水果箱的右侧，并通过设置于生物菌溶液盒下方的滴管将生物菌溶液滴入能够收集箱内。上述装置尽管投资成本低，但仅仅适合家庭使用;如果用于大规模处理污水，由于没有循环利用酵素，导致处理成本增加。
CN206970403U公开了一种具有净水功能的多级生态反应系统，包括微生物各级反应池，浮游植物净水池，水生动物净水池，活性炭过滤池多级生态过滤系统，模拟大自然的生态净化系统，将环保酵素应用到净化水质系统中，采用微生物净化，植物净化，动物净化，活性炭净化多级净化方式处理污水。微生物各级反应池从微生物一级反应池、微生物二级反应池、微生物三级反应池至微生物四级反应池依次从高到低存在梯度落差，并且都添加具有活性的环保酵素。这样频繁地添加酵素导致操作过程复杂，并造成酵素的浪费。
此外，上述装置并未涉及污泥如何减量，导致污泥堆积，进而导致环境污染。
实用新型内容
本实用新型的目的在于提供一种污水处理及污泥减量装置，其可以节约酵素，并且实现污泥减量。本实用新型进一步的目的在于提供一种污水处理及污泥减量装置，其操作流程简化。本实用新型采用如下技术方案实现上述目的。

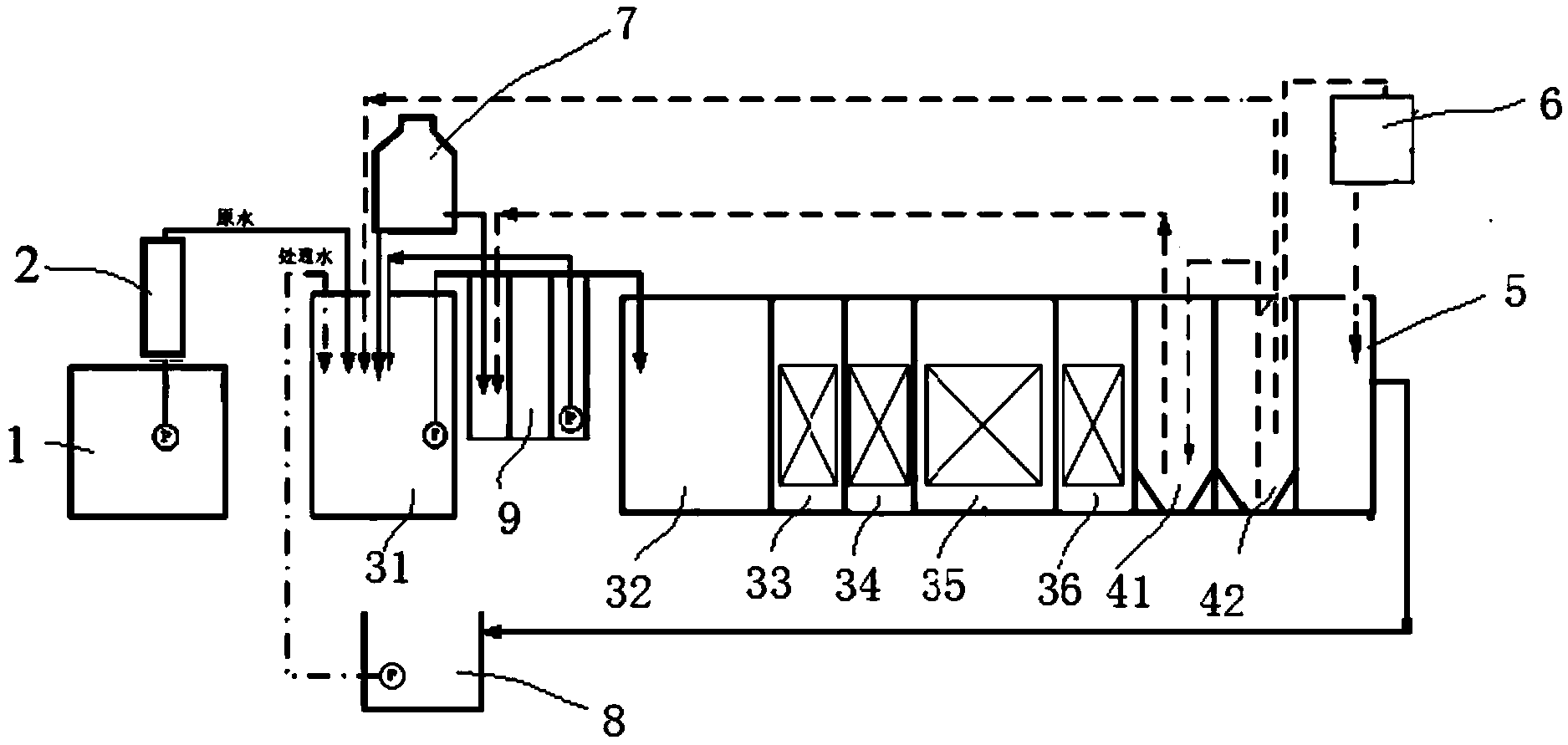

本实用新型的污水处理及污泥减量装置包括污水池、格栅分离设备、酵素储罐、多级发酵槽、沉淀池、出水池和污泥发酵槽;其中，所述污水池设置为能够收集污水;所述格栅分离设备设置为将来自所述污水池的污水分离为固体物质和原水;所述多级发酵槽设置为能够采用酵素对原水进行处理得到发酵液，且所述多级发酵槽至少包括第一发酵槽;所述沉淀池设置为接收所述发酵液，并将其分离为上清液和污泥浆，并将所述污泥浆的一部分作为回流液输送至所述第一发酵槽;所述出水池设置为接收所述上清液作为处理水;所述污泥发酵槽设置为接收所述污泥浆的一部分，并采用酵素对污泥浆进行处理，从而将污泥减量;所述酵素储罐设置为能够收集酵素并将所述酵素添加至所述第一发酵槽和所述污泥发酵槽。
本实用新型的多级发酵槽包括第一发酵槽。酵素储罐中能够将收集的酵素添加至第一发酵槽和污泥发酵槽。可以采用本领域常规的酵素，这里不再赘述。
在本实用新型中，污水池可以通过管线与格栅分离设备，将收集的污水供给至格栅分离设备。格栅分离设备具有格栅，可以将污水中的较大体积的物质分离出来，从而形成固体物质和原水。格栅分离设备分离得到的原水通过管线进入多级发酵槽。多级发酵槽采用酵素对原水进行发酵处理，得到发酵液。发酵液中含有酵素与污水发酵形成的大量益生菌等。多级发酵槽产生的发酵液进入沉淀池，分离为上清液和污泥浆(MLSS)。
在本实用新型中，清液是相对污泥浆而言的，其固含量较低，并不表示其为澄清的溶液。污泥浆含有发酵形成的益生菌，可以作为回流液输送至所述多级发酵槽，回流液含有大量益生菌。本实用新型将回流液输送至所述多级发酵槽，从而使得酵素得到循环利用，节约了酵素用量。上清液作为处理水进入出水池。出水池后端设置有储水池，这样便于灵活控制处理水。
在本实用新型中，多级发酵槽的数量根据污水处理量而定，例如为3～10个，优选为6～8个。根据本实用新型的污水处理及污泥减量装置，优选地，在多级发酵槽中，除了第一发酵槽之外的其他发酵槽均不添加酵素。这样可以避免频繁地添加酵素，简化了操作流程。根据本实用新型的一个实施方式，所述多级发酵槽包括依次串联的第一发酵槽、第二发酵槽、第三发酵槽、第四发酵槽、第五发酵槽和第六发酵槽，从而使得发酵液依次通过第一发酵槽、第二发酵槽、第三发酵槽、第四发酵槽、第五发酵槽和第六发酵槽;且第二发酵槽、第三发酵槽、第四发酵槽、第五发酵槽和第六发酵槽设置为均不添加酵素。这样可以进一步简化了操作流程。第一发酵槽、第二发酵槽、第三发酵槽、第四发酵槽、第五发酵槽和第六发酵槽可以从高到低依次存在梯度落差。第一发酵槽产生的发酵液在重力作用下进入第二发酵槽，第二发酵槽产生的发酵液在重力作用下进入第三发酵槽，依此类推。第一发酵槽、第二发酵槽、第三发酵槽、第四发酵槽、第五发酵槽和第六发酵槽也可以依次通过管线连接，前一个发酵槽产生的发酵液通过泵送的方式进入下一个发酵槽。
根据本实用新型的污水处理及污泥减量装置，优选地，多级发酵槽包括依次串联的第一发酵槽、第二发酵槽、第三发酵槽、第四发酵槽、第五发酵槽、第六发酵槽、第七发酵槽和第八发酵槽，且第二发酵槽、第三发酵槽、第四发酵槽、第五发酵槽、第六发酵槽、第七发酵槽和第八发酵槽设置为均不添加酵素，且均设置有曝气设备。这样可以进一步简化了操作流程、且污水处理效果好。曝气设备的实例包括但不限于曝气口。通过管道将这些曝气口与风机连接，从而实现曝气。
根据本实用新型的污水处理及污泥减量装置，优选地，第一发酵槽、第二发酵槽、第三发酵槽、第四发酵槽、第五发酵槽、第六发酵槽、第七发酵槽和第八发酵槽从高到低依次存在梯度落差。前一个发酵槽产生的发酵液在重力作用下进入下一个发酵槽。此外，第一发酵槽、第二发酵槽、第三发酵槽、第四发酵槽、第五发酵槽、第六发酵槽、第七发酵槽和第八发酵槽也可以依次通过管线连接，前一个发酵槽产生的发酵液通过泵送的方式进入下一个发酵槽。
在某些实施方案中，所述沉淀池设置为能够将所述污泥浆的一部分作为回流液输送至第一发酵槽。根据本实用新型的一个实施方式，所述第二沉淀池与所述第一发酵槽通过管线连接，所述第二沉淀池设置为能够将所述污泥浆的一部分作为回流液输送至第一发酵槽。回流液含有发酵产生的大量益生菌，进而减少酵素用量。此外，由于酵素的添加以及回流液的添加均在第一发酵槽中进行，使得设备监测和工艺控制更加简单。
根据本实用新型的污水处理及污泥减量装置，优选地，所述沉淀池包括第一沉淀池和第二沉淀池，第一沉淀池用于接收所述发酵液，第二沉淀池用于接收来自第一沉淀池的上清液。第一沉淀池和第二沉淀池可以交替使用或者同时使用，根据污水处理量而定。优选地，第一沉淀池和第二沉淀池同时使用。根据本实用新型的一个实施方式，所述第二沉淀池设置为能够将其污泥浆的至少一部分回流至第一沉淀池，所述第一沉淀池设置为能够将其污泥浆的至少一部分回流至所述污泥发酵槽。例如，将管道分别插入第一沉淀池的下部和第二沉淀池的下部，并在管道上设置输送泵。通过输送泵使得第二沉淀池的污泥浆的一部分或全部回流至第一沉淀池下部。这样第二沉淀池收集更多的上清液，第一沉淀池收集更多的污泥浆，从而提高污水处理效率。又如，将管道分别插入第一沉淀池的下部和污泥发酵槽的下部，并在管道上设置输送泵。通过输送泵使得第一沉淀池的污泥浆的一部分或全部回流至污泥发酵槽的下部。这样可以在污泥发酵槽中对污泥浆进行发酵，进而实现污泥减量。此外，为了提高污泥减量效果，可以将酵素储罐中的部分酵素加入污泥发酵槽。
在某些实施方案中，该装置还可以包括填料槽，其设置在所述第二沉淀池与所述出水池之间的管线上，用于向所述上清液补充催化触媒。根据本实用新型的一个实施方式，填料槽设置在所述第二沉淀池与所述出水池之间的管线上，用于向所述上清液补充催化触媒。催化触媒可以采用本领域已知的那些，这里不再赘述。例如，催化触媒也可以使用酵素。填料槽可以填充有负载触媒的载体。上清液经过填料槽后水质得到进一步改善。
根据本实用新型的污水处理及污泥减量装置，优选地，所述出水池的后端设置有储水池。例如，所述出水池与所述第一发酵槽之间通过回流管线连接，储水池设置在所述出水池与所述第一发酵槽之间的回流管线上。储水池用于能够收集处理水，其中一部分可以被送至多级发酵槽，优选为第一发酵槽。
根据本实用新型的污水处理及污泥减量装置，优选地，所述污泥发酵槽的部分发酵产物被输送至所述第一发酵槽。部分发酵产物也还有益生菌，这样可以大大节约酵素用量。
本实用新型的装置将沉淀池产生的部分污泥浆返回第一发酵槽，由于污泥浆含有大量污水发酵用的益生菌，从而可以节约酵素用量。同时，本实用新型将沉淀池产生的污泥浆在污泥发酵槽中采用酵素发酵，从而实现污泥减量。本实用新型的酵素和回流液均加入第一发酵槽，简化了操作流程，且监控更加方便。
