申请日2018.01.03
公开(公告)日2018.09.11
IPC分类号C02F1/52; C02F9/04
摘要
本实用新型公开了一种印刷厂用污水处理设备，包括箱体，所述箱体的右侧固定连接有药液箱，所述药液箱的顶部从左到右依次贯穿有出液管和进液管，所述药液箱的内部滑动连接有活塞，且活塞套设在出液管和进液管的表面，所述出液管的顶端贯穿箱体的右壁并延伸至箱体的内部，所述出液管的表面且位于药液箱的顶部固定连接有第一电磁阀，所述进液管的表面且位于药液箱的顶部固定连接有单向阀，所述药液箱的底部固定连接有机箱，本实用新型涉及污水处理技术领域。该印刷厂用污水处理设备，进液管可直接将药液添加到活塞下方，利用活塞可对药液加压，自动将药液加入污水中，避免了人工添加，省时省力，且便于控制添加量。
权利要求书

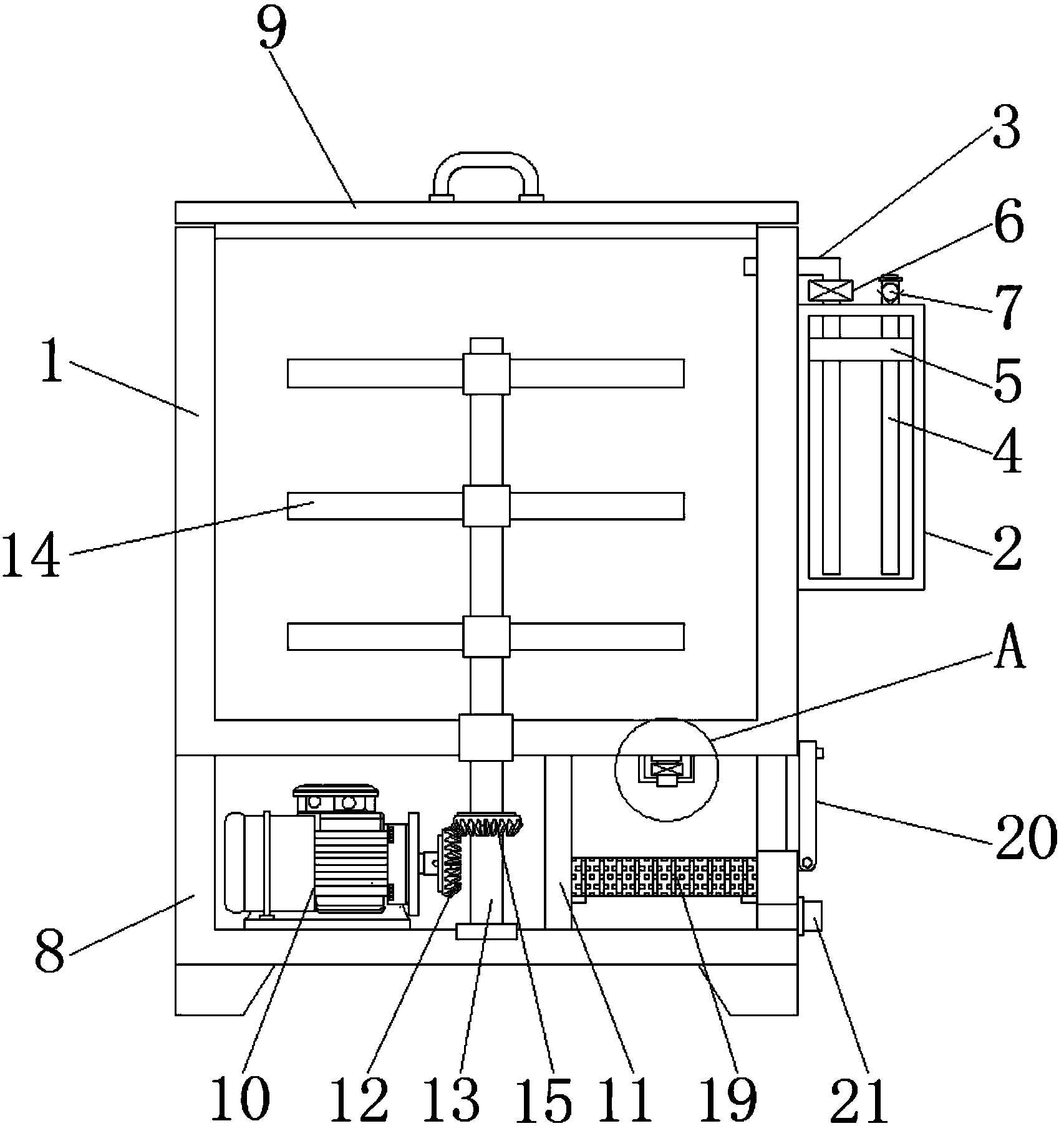

1.一种印刷厂用污水处理设备，包括箱体(1)，其特征在于：所述箱体(1)的右侧固定连接有药液箱(2)，所述药液箱(2)的顶部从左到右依次贯穿有出液管(3)和进液管(4)，所述药液箱(2)的内部滑动连接有活塞(5)，且活塞(5)套设在出液管(3)和进液管(4)的表面，所述出液管(3)的顶端贯穿箱体(1)的右壁并延伸至箱体(1)的内部，所述出液管(3)的表面且位于药液箱(2)的顶部固定连接有第一电磁阀(6)，所述进液管(4)的表面且位于药液箱(2)的顶部固定连接有单向阀(7)，所述药液箱(2)的底部固定连接有机箱(8)，所述箱体(1)的顶部活动连接有箱盖(9)。
2.根据权利要求1所述的一种印刷厂用污水处理设备，其特征在于：所述机箱(8)的内部从左到右依次固定连接有电机(10)和隔板(11)，且电机(10)输出轴的表面固定连接有第一锥齿轮(12)，所述机箱(8)内腔的底部且位于电机(10)和隔板(11)之间转动连接有搅拌轴(13)。
3.根据权利要求2所述的一种印刷厂用污水处理设备，其特征在于：所述搅拌轴(13)的顶端贯穿箱体(1)的底部并延伸至箱体(1)的内部，所述搅拌轴(13)的表面且位于箱体(1)的内部固定连接有搅拌杆(14)。
4.根据权利要求2所述的一种印刷厂用污水处理设备，其特征在于：所述搅拌轴(13)的表面且位于机箱(8)的内部固定连接有第二锥齿轮(15)，且第二锥齿轮(15)的一侧与第一锥齿轮(12)相互啮合。
5.根据权利要求1所述的一种印刷厂用污水处理设备，其特征在于：所述箱体(1)的底部且位于隔板(11)的右侧连通有出水管(16)，所述出水管(16)的表面套设有防水盒(17)，且防水盒(17)的顶部与箱体(1)的底部固定连接，所述出水管(16)的表面且位于防水盒(17)的内部固定连接有第二电磁阀(18)。
6.根据权利要求1所述的一种印刷厂用污水处理设备，其特征在于：所述机箱(8)的内壁与隔板(11)之间活动连接有活性炭板(19)，所述机箱(8)的右侧通过铰链铰接有箱门(20)，所述机箱(8)的右侧连通有排水管(21)，所述机箱(8)的底部固定连接有支脚。
说明书
一种印刷厂用污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种印刷厂用污水处理设备。
背景技术
水处理是指为使水质达到一定使用标准而采取的物理、化学措施。处理目的是提高水质，使之达到某种水质标准。水处理的方式包括物理处理和化学处理。人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。另外，物理方法也包括沉淀法，就是让比重较小的杂质浮于水面捞出，或是比重较大的杂质沉淀于下，进而取得。化学方法则是利用各种化学药品将水中杂质转化为对人体伤害较小的物质，或是将杂质集中，历史最久的化学处理方法应该可以算是用明矾加入水中，水中杂质集合后，体积变大，便可用过滤法，将杂质去除。水处理包括：污水处理和饮用水处理两种，有些地方还把污水处理再分为两种，即污水处理和中水回用两种。
印刷厂污水中含有大量有害物质，直接排放会对环境产生危害，而现有的污水处理通常都是在污水池中对污水集中处理，由人工添加沉淀剂，但人工添加难以控制用量，会导致浪费，增加成本。
实用新型内容
针对现有技术的不足，本实用新型提供了一种印刷厂用污水处理设备，解决了人工添加沉淀剂难以控制用量，会导致浪费，增加成本的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种印刷厂用污水处理设备，包括箱体，所述箱体的右侧固定连接有药液箱，所述药液箱的顶部从左到右依次贯穿有出液管和进液管，所述药液箱的内部滑动连接有活塞，且活塞套设在出液管和进液管的表面，所述出液管的顶端贯穿箱体的右壁并延伸至箱体的内部，所述出液管的表面且位于药液箱的顶部固定连接有第一电磁阀，所述进液管的表面且位于药液箱的顶部固定连接有单向阀，所述药液箱的底部固定连接有机箱，所述箱体的顶部活动连接有箱盖。
优选的，所述机箱的内部从左到右依次固定连接有电机和隔板，且电机输出轴的表面固定连接有第一锥齿轮，所述机箱内腔的底部且位于电机和隔板之间转动连接有搅拌轴。
优选的，所述搅拌轴的顶端贯穿箱体的底部并延伸至箱体的内部，所述搅拌轴的表面且位于箱体的内部固定连接有搅拌杆。
优选的，所述搅拌轴的表面且位于机箱的内部固定连接有第二锥齿轮，且第二锥齿轮的一侧与第一锥齿轮相互啮合。
优选的，所述箱体的底部且位于隔板的右侧连通有出水管，所述出水管的表面套设有防水盒，且防水盒的顶部与箱体的底部固定连接，所述出水管的表面且位于防水盒的内部固定连接有第二电磁阀。
优选的，所述机箱的内壁与隔板之间活动连接有活性炭板，所述机箱的右侧通过铰链铰接有箱门，所述机箱的右侧连通有排水管，所述机箱的底部固定连接有支脚。
有益效果
本实用新型提供了一种印刷厂用污水处理设备。具备以下有益效果：
(1)、该印刷厂用污水处理设备，通过在药液箱的顶部从左到右依次贯穿有出液管和进液管，药液箱的内部滑动连接有活塞，且活塞套设在出液管和进液管的表面，出液管的顶端贯穿箱体的右壁并延伸至箱体的内部，出液管的表面且位于药液箱的顶部固定连接有第一电磁阀，进液管的表面且位于药液箱的顶部固定连接有单向阀，进液管可直接将药液添加到活塞下方，利用活塞可对药液加压，自动将药液加入污水中，避免了人工添加，省时省力，且便于控制添加量。
(2)、该印刷厂用污水处理设备，通过在箱体的底部且位于隔板的右侧连通有出水管，出水管的表面套设有防水盒，且防水盒的顶部与箱体的底部固定连接，出水管的表面且位于防水盒的内部固定连接有第二电磁阀，机箱的内壁与隔板之间活动连接有活性炭板，利用第二电磁阀可自动控制污水排出，且防水盒可防止第二电磁阀进水，而通过活性炭板可对污水内的沉淀进行过滤，使污水可安全排放。
