申请日2018.01.03
公开(公告)日2018.09.04
IPC分类号C02F1/467; C02F101/16
摘要
本实用新型公开了一种新型电催化氨氮废水处理系统，包括：电解催化反应槽、板状电极、抽风系统和喷淋系统，所述板状电极垂直布置在电解催化反应槽内，板状电极包括相对平行的一块阳极板、一块阴极板以及位于阳极板和阴极板之间的第三极粒子电极，所述抽风系统包括与电解催化反应槽顶部连通的抽风管道以及与抽风管道连接的风机;所述喷淋系统位于电解催化反应槽一侧。本实用新型采用电解高级氧化技术，主要通过产生大量•OH使有机物迅速“燃烧”，使氨氮和有机污水的COD值大大降低，达到水处理的目的，反应速率高，且对有机污染物无选择性;且氧化剂利用率大于95%，处理高COD氨氮的成本低。
权利要求书

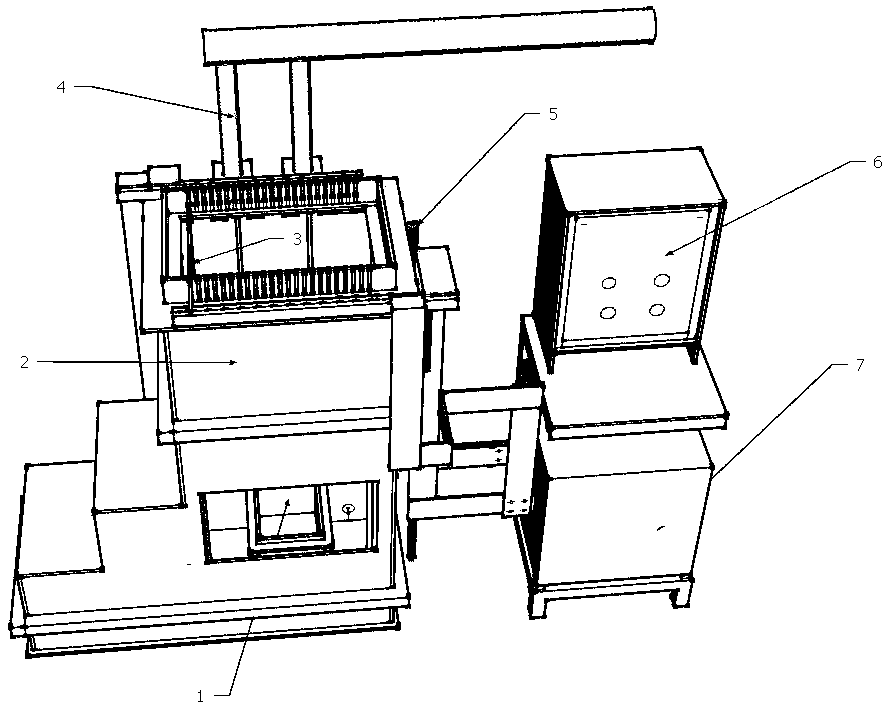

1.一种新型电催化氨氮废水处理系统，其特征在于：包括：电解催化反应槽(2)、板状电极(3)、抽风系统(4)和喷淋系统(5)，所述板状电极(3)垂直布置在电解催化反应槽(2)内，板状电极(3)包括相对平行的一块阳极板、一块阴极板以及位于阳极板和阴极板之间的第三极粒子电极，所述抽风系统(4)包括与电解催化反应槽(2)顶部连通的抽风管道以及与抽风管道连接的风机;所述喷淋系统(5)位于电解催化反应槽(2)一侧。
2.根据权利要求1所述的一种新型电催化氨氮废水处理系统，其特征在于：所述阳极板优选为DSA电极。
3.根据权利要求1所述的一种新型电催化氨氮废水处理系统，其特征在于：所述阴极板优选为不溶性电极。
4.根据权利要求1所述的一种新型电催化氨氮废水处理系统，其特征在于：所述电解催化反应槽(2)下方设置有过滤框(1)。
5.根据权利要求1所述的一种新型电催化氨氮废水处理系统，其特征在于：还包括电箱(6)和整流器(7)。
说明书
一种新型电催化氨氮废水处理系统
技术领域
本实用新型涉及水处理技术领域，具体是一种新型电催化氨氮废水处理系统。
背景技术
氨氮废水组份复杂，不同废水中的盐、COD、各种重金属交叉组合，含有高、中、低浓度COD和多种重金属，而废水中的氨氮大多以化合分子氨(如氯化氨等)和氨离子(NH4+)和游离氨(NH3)保持平衡的状态而存在，上述几种方法中从技术上讲需将化合氨转化成游离氨才可进行处置的，关键在于氨氮废水来源上混合含有高、中、低浓度的盐、COD、各种重金属，其在处理流程中对盐、COD、重金属采用的先后次序和技术模块的组合变得复杂，使其设计的方案在运行可靠性，工艺投资、以及处理1kg氨氮的运行成本上，高昂的投资和运营成本也难以让氨氮废水达到稳定排放达标排放。所以混合氨氮废水处理己成为难题。
对于高浓度污水氨氮污水来说，一般可采用空气吹脱法、蒸汽汽提法、MAP沉淀法进行预处理，回收氨产品以补偿运行成本;对于中低浓度氨氮污水来说，难以回收氨产品以补偿运行成本，一般可采用生物脱氮法、离子交换法和高级氧化法。
实用新型内容
本实用新型的目的在于提供一种新型电催化氨氮废水处理系统。，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种新型电催化氨氮废水处理系统，包括：电解催化反应槽、板状电极、抽风系统和喷淋系统，所述板状电极垂直布置在电解催化反应槽内，板状电极包括相对平行的一块阳极板、一块阴极板以及位于阳极板和阴极板之间的第三极粒子电极，所述抽风系统包括与电解催化反应槽顶部连通的抽风管道以及与抽风管道连接的风机;所述喷淋系统位于电解催化反应槽一侧。
作为本实用新型进一步的方案：所述阳极板优选为DSA电极。
作为本实用新型进一步的方案：所述阴极板优选为不溶性电极。
作为本实用新型进一步的方案：所述电解催化反应槽下方设置有过滤框。
作为本实用新型进一步的方案：一种新型电催化氨氮废水处理系统还包括电箱和整流器。
与现有技术相比，本实用新型的有益效果是：
1、电解高级氧化技术主要通过产生大量•OH使有机物迅速“燃烧”，最终氧化分解为CO2和H2O ,使氨氮和有机污水的COD值大大降低，达到水处理的目的，•OH对大多数有机物分子的反应速率达到107～1010M-1S-1，且对有机污染物无选择性;且氧化剂利用率高，处理高COD氨氮的成本低;
2、电催化电极增加了单位槽体积的电极表面积，电极极距无规则动态变化，能以较低电流密度提供较大的瞬间电流强度，对水中的氨氮、有机物间接氧化而提高了废水的电解效率和处理量，且可达到处理不同浓度废水时也具有同样的处理效果。
