申请日2018.01.03
公开(公告)日2018.09.14
IPC分类号B01D29/56; B01D29/03; B01D29/66; B01D29/96; C02F1/00
摘要
本实用新型公开了一种环保污水净化池，包括净化池底座、曝气装置、隔板、支撑底座、安装支架和上盖，所述支撑底座设置在净化池底座下端，所述安装支架焊接在净化池底座两侧下端，所述隔板焊接在净化池底座内部，所述隔板将净化池底座内部分隔成三个净化区，所述曝气装置设置在净化池底座内部下端，所述净化池底座内部底端安装有曝气泵，所述曝气泵下端安装有曝气泵吸气管，所述曝气泵上端安装有三个曝气管，所述上盖设置在净化池底座上端，所述隔板上端安装有液体转移装置，所述隔板顶端安装有液体压力泵。本实用新型能够通过拆卸式过滤板，将水进行不断的净化，能够将水中的杂质有效的去除，能够使循环使用的水能够更加洁净，使生活更加健康。
权利要求书

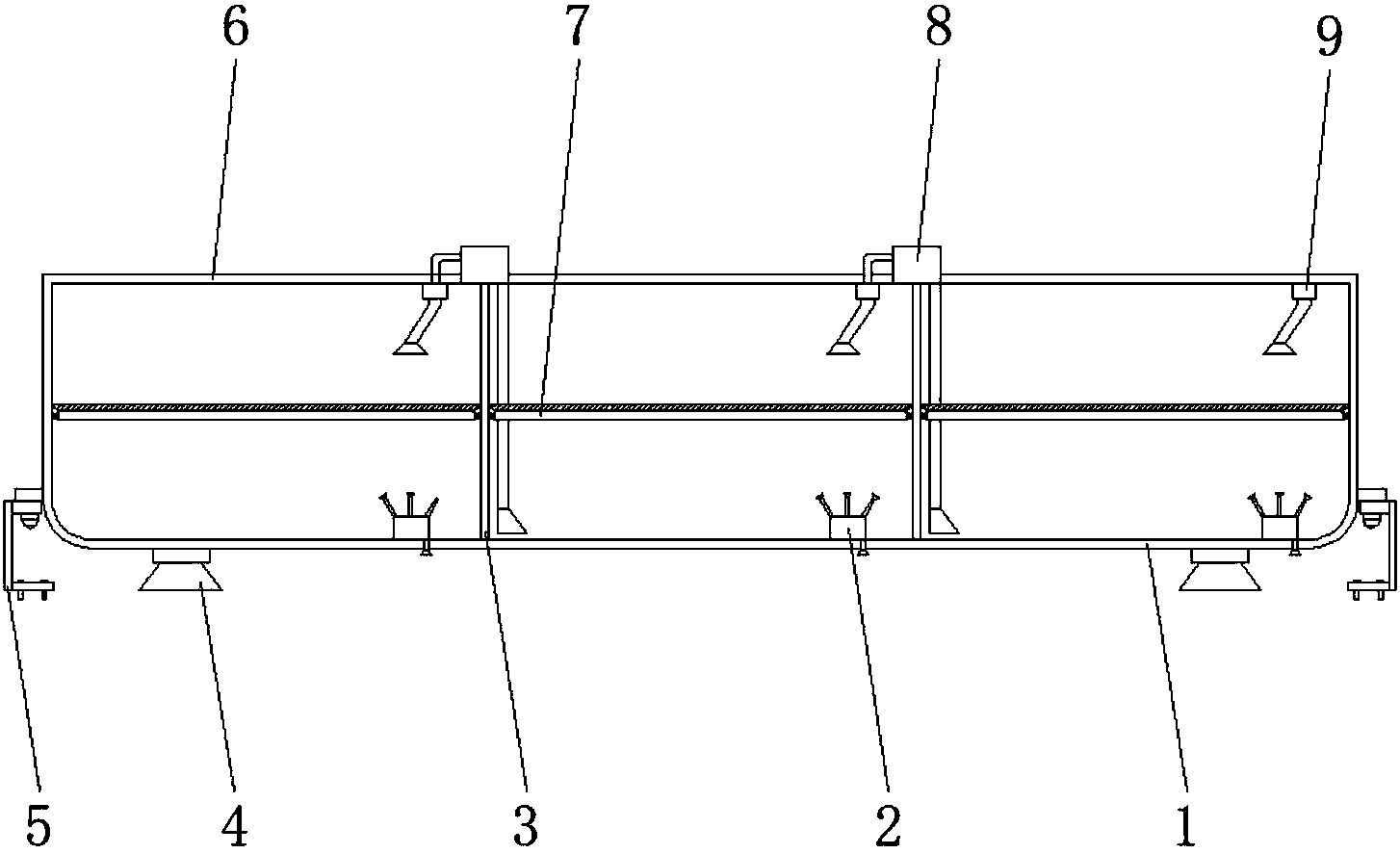

1.一种环保污水净化池，包括净化池底座(1)、曝气装置(2)、隔板(3)、支撑底座(4)、安装支架(5)和上盖(6)，其特征在于：所述支撑底座(4)设置在净化池底座(1)下端，所述安装支架(5)焊接在净化池底座(1)两侧下端，所述隔板(3)焊接在净化池底座(1)内部，所述隔板(3)将净化池底座(1)内部分隔成三个净化区，所述曝气装置(2)设置在净化池底座(1)内部下端，所述净化池底座(1)内部底端安装有曝气泵(17)，所述曝气泵(17)下端安装有曝气泵吸气管(18)，所述曝气泵(17)上端安装有三个曝气管(16)，所述上盖(6)设置在净化池底座(1)上端，所述隔板(3)上端安装有液体转移装置(8)，所述隔板(3)顶端安装有液体压力泵(13)，所述液体压力泵(13)一侧通过连接管(12)连接出水管安装件(11)，所述出水管安装件(11)下端安装有锥形出水管(10)，所述液体压力泵(13)另一侧下端通过吸水管(14)连接锥形吸水管(15)，所述净化池底座(1)和隔板(3)之间均设置有拆卸式过滤板(7)，且拆卸式过滤板(7)共设有三个，所述净化池底座(1)内部两侧和隔板(3)两侧均安装有板插接件(19)，且板插接件(19)共设有六个，所述板插接件(19)之间通过过滤网板(21)连接，且过滤网板(21)上端安装有橡胶连接圈(20)。
2.根据权利要求1所述的一种环保污水净化池，其特征在于：所述支撑底座(4)共设有四个，且支撑底座(4)分设于净化池底座(1)下端面四个角的位置处。
3.根据权利要求1所述的一种环保污水净化池，其特征在于：所述安装支架(5)共设有两个，且安装支架(5)关于净化池底座(1)对称分布。
4.根据权利要求1所述的一种环保污水净化池，其特征在于：所述隔板(3)共设有两个，且隔板(3)对称分布。
5.根据权利要求1所述的一种环保污水净化池，其特征在于：所述曝气装置(2)共设有三个，且曝气装置(2)等距分布。
6.根据权利要求1所述的一种环保污水净化池，其特征在于：所述曝气管(16)等距分布，且曝气管(16)之间均呈30度。
7.根据权利要求1所述的一种环保污水净化池，其特征在于：所述上盖(6)下端一侧安装有进水管(9)。
说明书
一种环保污水净化池
技术领域
本实用新型涉及污水净化池技术领域，具体为一种环保污水净化池。
背景技术
城市污水处理是指为改变污水性质，使其对环境水域不产生危害而采取的措施，一般城市污水主要污染物是易降解有机物，所以绝大多数城市污水处理厂都采用好氧生物处理法，如果污水中废水比重很大，难降解有机物含量高，污水可处理性差，就应考虑增加厌氧处理改善可处理性的可能性，或采用物化法处理，但是现在的污水处理设备耗时太长，需要一种能够更加快速的净化的设备。
实用新型内容
本实用新型的目的在于提供一种环保污水净化池，具备能够将净化的速度得到提升的优点，解决了现有设备净化缓慢，需要等待较长时间的问题。
为实现上述目的，本实用新型提供如下技术方案：一种环保污水净化池，包括净化池底座、曝气装置、隔板、支撑底座、安装支架和上盖，所述支撑底座设置在净化池底座下端，所述安装支架焊接在净化池底座两侧下端，所述隔板焊接在净化池底座内部，所述隔板将净化池底座内部分隔成三个净化区，所述曝气装置设置在净化池底座内部下端，所述净化池底座内部底端安装有曝气泵，所述曝气泵下端安装有曝气泵吸气管，所述曝气泵上端安装有三个曝气管，所述上盖设置在净化池底座上端，所述隔板上端安装有液体转移装置，所述隔板顶端安装有液体压力泵，所述液体压力泵一侧通过连接管连接出水管安装件，所述出水管安装件下端安装有锥形出水管，所述液体压力泵另一侧下端通过吸水管连接锥形吸水管，所述净化池底座和隔板之间均设置有拆卸式过滤板，且拆卸式过滤板共设有三个，所述净化池底座内部两侧和隔板两侧均安装有板插接件，且板插接件共设有六个，所述板插接件之间通过过滤网板连接，且过滤网板上端安装有橡胶连接圈。
优选的，所述支撑底座共设有四个，且支撑底座分设于净化池底座下端面四个角的位置处。
优选的，所述安装支架共设有两个，且安装支架关于净化池底座对称分布。
优选的，所述隔板共设有两个，且隔板对称分布。
优选的，所述曝气装置共设有三个，且曝气装置等距分布。
优选的，所述曝气管等距分布，且曝气管之间均呈30度。
优选的，所述上盖下端一侧安装有进水管。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置支撑底座和安装支架，达到了方便将净化池进行固定安装的效果，通过安装支架能够通过插接的方式将净化池底座插到预安装件上，能够方便的将设备进行固定，再通过支撑底座进行支撑，使设备更加稳定，能够使设备在使用的时候更加安全。
2、本实用新型通过设置拆卸式过滤板，达到了将污水中的杂质去除的效果，通过板插接件能够方便的将过滤网板进行固定，在通过橡胶连接圈进行密封，即可进行过滤工作了，能够使污水中的杂质通过物理方式去除掉。
3、本实用新型通过设置液体转移装置，达到了将过滤之后的污水进行转移的效果，通过液体压力泵进行输出，通过锥形吸水管将过滤之后的污水抽出，再通过锥形出水管将水排出，进行下一次的过滤工作，通过这种方式能够使过滤更加快速的进行，且根据每个过滤网板的孔径大小改变，能够使过滤进行的更加彻底。
4、本实用新型通过设置曝气装置，达到了将带过滤的液体进行不断的搅动的效果，通过曝气泵将气体从曝气泵吸气管吸入，再通过曝气管喷出，能够将过滤网板上端和下端的液体进行搅动，且能够使过滤网板上表面的杂质进行搅动，使杂质不会堵住网孔。
