申请日2018.01.03
公开(公告)日2018.12.07
IPC分类号C02F9/12; B26D1/25; B03C1/02
摘要
本实用新型公开了一种建筑工程用污水处理装置，包括底座、除渣罐、消毒罐以及排水罐，除渣罐的内部从上到下依次设置有磁板和过滤网，除渣罐的顶部设有第一驱动电机，第一驱动电机输出轴上固接有伸入到搅拌腔内的搅拌轴，搅拌轴上由上至下设置有多个切割刀片，排污腔的侧壁上固接有气压缸，气压缸上连接有气压伸缩杆，气压伸缩杆的端部固接有推板，除渣罐和消毒罐之间通过连接管一连通，连接管一上安装有第一水泵，消毒罐的顶部设有消毒剂添加机构，所述消毒罐与排水罐之间通过连接管二连通，且所述连接管二上安装有第二水泵，所述排水罐的底部设置有出水口，出水口内安装有第二电磁阀。该装置具有广阔的应用前景。
权利要求书

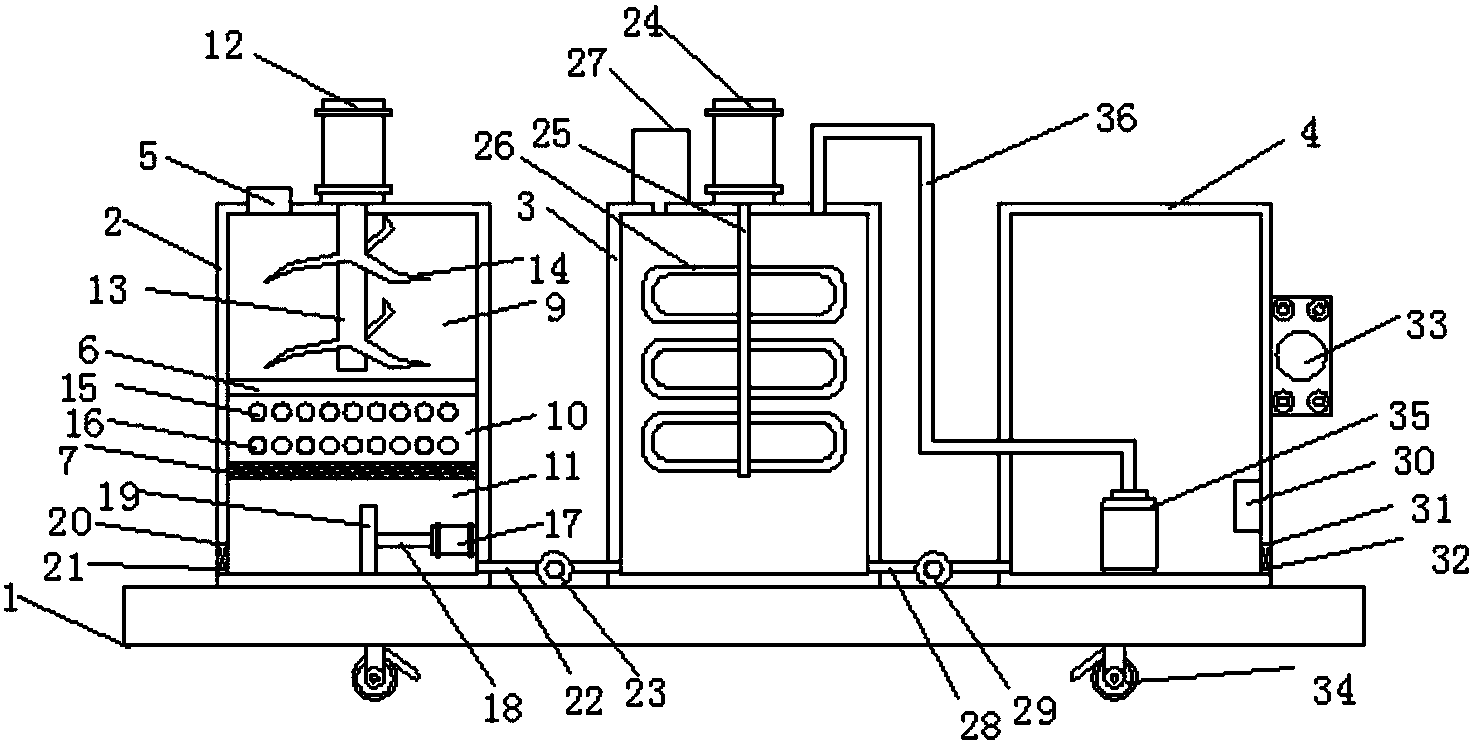

1.一种建筑工程用污水处理装置，包括底座(1)，其特征在于，所述底座(1)上从左到右依次设置有除渣罐(2)、消毒罐(3)以及排水罐(4)，所述除渣罐(2)的顶部设置有进水口(5)，所述除渣罐(2)的内部从上到下依次设置有磁板(6)和过滤网(7)，所述磁板(6)上设置有多个通水口(8)，所述磁板(6)以上为搅拌腔(9)，所述磁板(6)与过滤网(7)之间为粉碎腔(10)，所述过滤网(7)以下为排污腔(11)，所述除渣罐(2)的顶部设置有第一驱动电机(12)，且所述第一驱动电机(12)输出轴上固接有伸入到搅拌腔(9)内的搅拌轴(13)，所述搅拌轴(13)上由上至下设置有多个切割刀片(14)，所述粉碎腔(10)内设置有一排间隔一定距离的粉碎辊一(15)，且所述粉碎辊一(15)的下方设置有一排间隔一定距离的粉碎辊二(16)，所述排污腔(11)的侧壁上固接有气压缸(17)，且所述气压缸(17)上连接有气压伸缩杆(18)，所述气压伸缩杆(18)的端部固接有推板(19)，所述排污腔(11)的底部排污口(20)，且所述排污口(20)内安装有第一电磁阀(21)，所述除渣罐(2)和消毒罐(3)之间通过连接管一(22)连通，且所述连接管一(22)上安装有第一水泵(23)，所述消毒罐(3)的顶部设置有第二驱动电机(24)，且所述第二驱动电机(24)输出轴上固接有伸入到消毒罐(3)内的转轴(25)，所述转轴(25)上由上至下固接有多个搅拌叶(26)，所述消毒罐(3)的顶部设有消毒剂添加机构(27)，所述消毒罐(3)与排水罐(4)之间通过连接管二(28)连通，且所述连接管二(28)上安装有第二水泵(29)，所述排水罐(4)内安装有污水检测仪(30)，所述排水罐(4)的底部设置有出水口(31)，且所述出水口(31)内安装有第二电磁阀(32)，所述排水罐(4)的侧壁上设置有控制器(33)，且所述第一驱动电机(12)、气压缸(17)、第一电磁阀(21)、第二驱动电机(24)、消毒剂添加机构(27)、第一水泵(23)、第二水泵(29)、污水检测仪(30)以及第二电磁阀(32)均和所述控制器(33)电性连接。
2.根据权利要求1所述的一种建筑工程用污水处理装置，其特征在于，所述底座(1)底部的四个拐角处均安装有万向滚轮(34)，且所述万向滚轮(34)中均安装有自锁装置。
3.根据权利要求1所述的一种建筑工程用污水处理装置，其特征在于，所述第一驱动电机(12)和第二驱动电机(24)均为伺服电机。
4.根据权利要求1所述的一种建筑工程用污水处理装置，其特征在于，所述排水罐(4)内设置有第三水泵(35)，且所述第三水泵(35)上连接有伸入到消毒罐(3)内的输水管(36)。
5.根据权利要求1所述的一种建筑工程用污水处理装置，其特征在于，所述除渣罐(2)、消毒罐(3)以及排水罐(4)均采用防腐蚀材料制成。
说明书
一种建筑工程用污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种建筑工程用污水处理装置。
背景技术
随着经济的发展和社会的进步，环境污染问题愈来愈受到人们的关注，如何解决污水处理的问题，是环境保护的重要课题之一。就工业生产而言，其污水排放量很大，严重影响了环境。目前建筑工程所生产的污水废水处理装置存在结构复杂、成本高的问题，一般的小型企业无法承担高额成本，从而就直接将污水排到河里或土壤里，造成严重的环境污染。因此，目前市场上急需一种新型的建筑工程用污水处理装置。
实用新型内容
本实用新型的目的在于提供一种建筑工程用污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种建筑工程用污水处理装置，包括底座，所述底座上从左到右依次设置有除渣罐、消毒罐以及排水罐，所述除渣罐的顶部设置有进水口，所述除渣罐的内部从上到下依次设置有磁板和过滤网，所述磁板上设置有多个通水口，所述磁板以上为搅拌腔，所述磁板与过滤网之间为粉碎腔，所述过滤网以下为排污腔，所述除渣罐的顶部设置有第一驱动电机，且所述第一驱动电机输出轴上固接有伸入到搅拌腔内的搅拌轴，所述搅拌轴上由上至下设置有多个切割刀片，所述粉碎腔内设置有一排间隔一定距离的粉碎辊一，且所述粉碎辊一的下方设置有一排间隔一定距离的粉碎辊二，所述排污腔的侧壁上固接有气压缸，且所述气压缸上连接有气压伸缩杆，所述气压伸缩杆的端部固接有推板，所述排污腔的底部排污口，且所述排污口内安装有第一电磁阀，所述除渣罐和消毒罐之间通过连接管一连通，且所述连接管一上安装有第一水泵，所述消毒罐的顶部设置有第二驱动电机，且所述第二驱动电机输出轴上固接有伸入到消毒罐内的转轴，所述转轴上由上至下固接有多个搅拌叶，所述消毒罐的顶部设有消毒剂添加机构，所述消毒罐与排水罐之间通过连接管二连通，且所述连接管二上安装有第二水泵，所述排水罐内安装有污水检测仪，所述排水罐的底部设置有出水口，且所述出水口内安装有第二电磁阀，所述排水罐的侧壁上设置有控制器，且所述第一驱动电机、气压缸、第一电磁阀、第二驱动电机、消毒剂添加机构、第一水泵、第二水泵、污水检测仪以及第二电磁阀均和所述控制器电性连接。
进一步的，所述底座底部的四个拐角处均安装有万向滚轮，且所述万向滚轮中均安装有自锁装置。
进一步的，所述第一驱动电机和第二驱动电机均为伺服电机。
进一步的，所述排水罐内设置有第三水泵，且所述第三水泵上连接有伸入到消毒罐内的输水管。
进一步的，所述除渣罐、消毒罐以及排水罐均采用防腐蚀材料制成。
与现有技术相比，本实用新型的有益效果是：本实用新型在除渣罐中安装有切割刀片和磁板，在处理污水的过程中，切割刀片首先会将大的建筑垃圾切割成较小的垃圾，从而便于将其排出除渣罐中;同时，在处理的过程中，磁板会将一些金属杂质吸附在磁板上，防止损坏设备;本实用新型还在排污腔的底部设置有由气压缸推动的推板，便于将堆积在除渣罐底部的垃圾推出除渣罐，因此，该装置的实用性极强，非常适合在市场上推广和使用。
