申请日2018.07.17
公开(公告)日2018.12.21
IPC分类号E02B15/10; A01G9/02
摘要
本发明涉及市政景观污水处理领域，具体的说是一种市政景观池预防污水的处理装置，包括两个驱动槽、导向结构、收纳结构、驱动结构、种植槽、漂浮箱和传动结构;用于使装置漂浮的漂浮箱的内部设有用于驱动漂浮箱在景观池水面移动的传动结构;漂浮箱的顶端设有用于驱动传动结构的驱动结构;驱动结构的顶端设有圆盘状的用于种植花草的种植槽;漂浮箱的端部设有用于收纳垃圾的收纳结构;收纳结构的两个端部设有用于导向的导向结构。本发明的驱动结构配合传动结构的使用便于通过风力驱动漂浮箱在景观池的水面上漂浮，使漂浮箱驱动收纳结构在水面上移动收纳漂浮垃圾至景观池的边缘处，便于维护人员在岸边打捞水体垃圾，大大提高了垃圾处理效率。
权利要求书

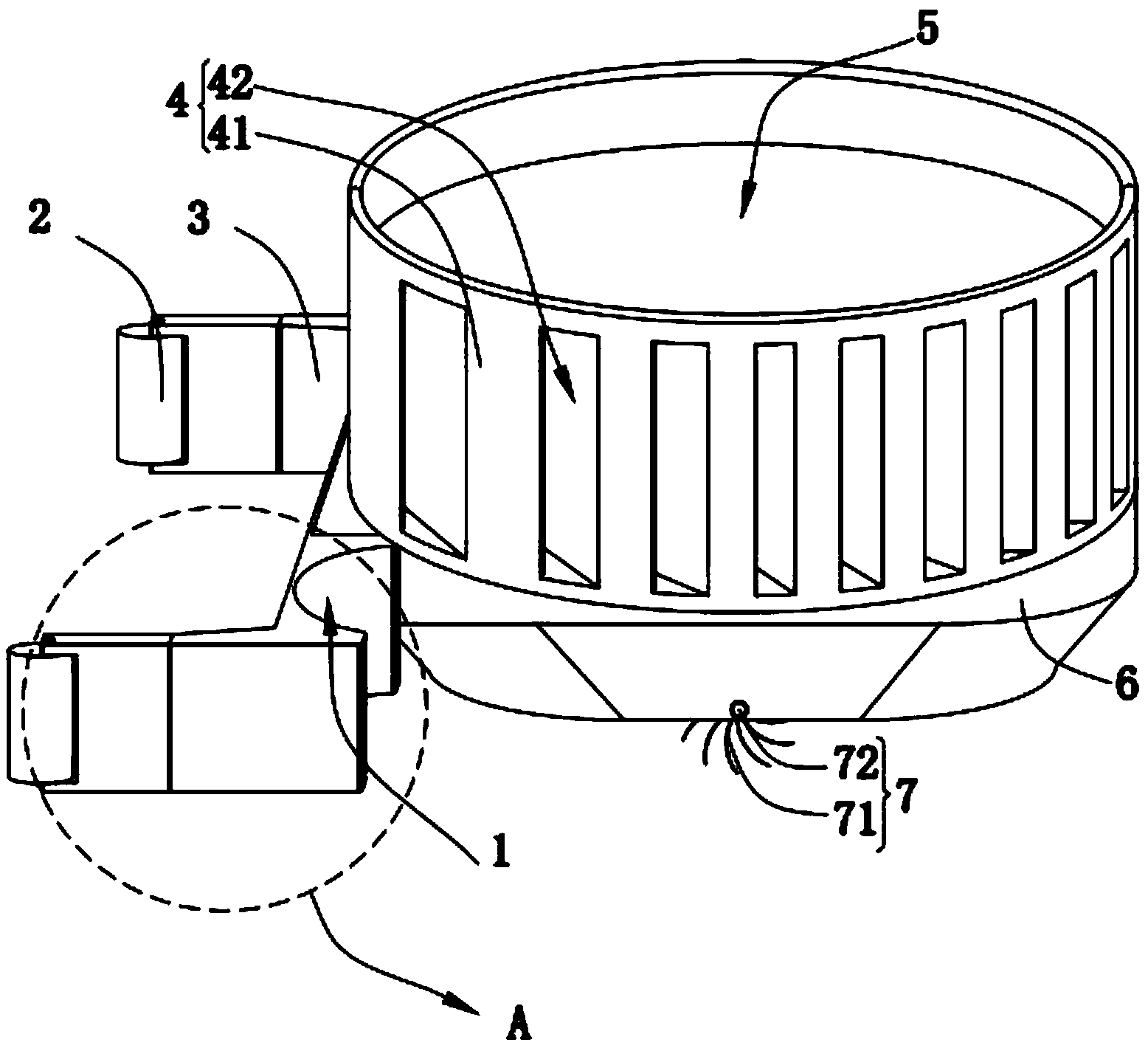

1.一种市政景观池预防污水的处理装置，其特征在于：包括两个驱动槽(1)、导向结构(2)、收纳结构(3)、驱动结构(4)、种植槽(5)、漂浮箱(6)和传动结构(7);用于使装置漂浮的所述漂浮箱(6)的内部设有用于驱动所述漂浮箱(6)在景观池水面移动的所述传动结构(7);所述漂浮箱(6)的顶端设有用于驱动所述传动结构(7)的所述驱动结构(4);所述驱动结构(4)的顶端设有圆盘状的用于种植花草的所述种植槽(5);所述漂浮箱(6)的端部设有用于收纳垃圾的所述收纳结构(3)，且所述收纳结构(3)与所述漂浮箱(6)可拆卸连接;所述收纳结构(3)靠近所述漂浮箱(6)的一端设有用于驱动所述漂浮箱(6)的半圆柱体结构的两个关于所述漂浮箱对称的所述驱动槽(1);所述收纳结构(3)的两个端部设有用于导向的所述导向结构(2)。
2.根据权利要求1所述的一种市政景观池预防污水的处理装置，其特征在于：所述漂浮箱(6)背离所述收纳结构(3)的一端为弧面结构，且所述漂浮箱(6)横截面积从顶端至底端逐渐减小。
3.根据权利要求2所述的一种市政景观池预防污水的处理装置，其特征在于：所述驱动结构(4)包括聚风套(41)、多个聚风口(42)、第一驱动轴(43)、固定套(44)和驱动板(45)，圆环形的用于聚风的所述聚风套(41)固定于所述漂浮箱(6)，所述聚风套(41)的圆周方向上设有多个梯形结构的用于聚风的所述聚风口(42)，所述聚风口(42)的中线与所述聚风套(41)的任意一个半径不重合，所述聚风套(41)的内部贯穿有圆柱体结构的所述第一驱动轴(43)，所述第一驱动轴(43)的外部套接有圆环形的所述固定套(44)，所述固定套(44)的圆周方向上设有多个弧形结构的用于驱动所述第一驱动轴(43)的所述驱动板(45)，所述聚风套(41)的顶端设有圆盘形的用于种植花草的所述种植槽(5)。
4.根据权利要求3所述的一种市政景观池预防污水的处理装置，其特征在于：所述传动结构(7)包括传动板(71)、第二驱动轴(72)、第一传动轴(73)、第一传动齿轮(74)、第二传动齿轮(75)、第二传动轴(76)、第三传动齿轮(77)和驱动齿轮(78)，所述驱动齿轮(78)与所述第一驱动轴(43)套接，用于导向的所述第二传动轴(76)贯穿于所述第三传动齿轮(77)延伸至所述漂浮箱(6)的内部，用于传动的所述第三传动齿轮(77)与所述驱动齿轮(78)啮合，所述第三传动齿轮(77)的直径大于所述驱动齿轮(78)，用于传动的所述第一传动轴(73)贯穿于所述第二传动齿轮(75)延伸至所述漂浮箱(6)，且用于传动的所述第一传动轴(73)与所述第二传动轴(76)垂直，所述第二传动齿轮(75)与所述第三传动齿轮(77)啮合，所述第二驱动轴(72)贯穿连接于所述第一传动齿轮(74)与所述漂浮箱(6)，且所述第二驱动轴(72)的圆周方向上设有多个弧形结构的用于驱动所述漂浮箱(6)漂浮的所述传动板(71)，所述第一传动齿轮(74)、所述第二传动齿轮(75)、所述第三传动齿轮(77)和所述驱动齿轮(78)均为斜齿轮。
5.根据权利要求2所述的一种市政景观池预防污水的处理装置，其特征在于：所述收纳结构(3)包括收纳套(31)、多个凸起(32)、导流孔(33)、容纳室(34)和引流孔(35)，用于收纳垃圾的框式结构的所述收纳套(31)与所述漂浮箱(6)可拆卸连接，所述收纳套(31)靠近所述漂浮箱(6)的一端对称设有两个用于驱动的半圆柱体结构的所述驱动槽(1)，所述收纳套(31)背离所述漂浮箱(6)的一端均匀设有多个半球形结构的所述凸起(32)，所述收纳套(31)的两端的内部设有矩形结构的所述容纳室(34)，相邻的两个所述凸起(32)之间设有直径从所述收纳套(31)至所述漂浮箱(6)逐渐减小的圆台形的用于排水的所述引流孔(35)，所述引流孔(35)与所述容纳室(34)导通，用于排水的圆柱体结构的所述导流孔(33)贯穿于所述收纳套(31)延伸至所述容纳室(34)的内部。
6.根据权利要求5所述的一种市政景观池预防污水的处理装置，其特征在于：所述导向结构(2)包括导向轴(21)、导向轮(22)、导向板(23)、复位弹簧(24)和多个导向杆(25)，所述收纳套(31)的两个端部均设有多个横截面为椭圆形的线性分布的与所述收纳套(31)滑动连接的所述导向杆(25)，所述导向杆(25)的内部设有用于复位的所述复位弹簧(24)，所述复位弹簧(24)的另一端与所述收纳套(31)抵触，所述导向杆(25)背离所述收纳套(31)的一端设有矩形结构的所述导向板(23)，所述导向轴(21)贯穿于所述导向板(23)延伸至所述导向轮(22)，用于导向的所述导向轮(22)与所述导向轴(21)之间转动连接，所述导向杆(25)的长度大于所述导向板(23)的长度。
说明书
一种市政景观池预防污水的处理装置
技术领域
本发明涉及市政景观污水处理领域，具体的说是一种市政景观池预防污水的处理装置。
背景技术
随着社会的高速发展，人民生活水平的提高，人民对环境越来越重视，在市政园林建设中多建设景观池使园林更加和谐美观，在景观池中使用的景观水通常指用于视觉观赏的水体，通常分为两类：一类是自然水景，像天然的湖泊、河流等;另一类是人工水景，像喷泉、人工湖、城市小型河道等，都是露天地表水，自净能力非常低，并且非常容易受到污染，需要操作人员打捞水面上的垃圾，从而防止水体污染。
然而面积较大的景观池需要操作人员乘船打捞漂浮的垃圾，操作不方便，且需要耗费大量人力物力。鉴于此，本发明提供了一种市政景观池预防污水的处理装置，其具有以下特点：
(1)本发明所述的一种市政景观池预防污水的处理装置，驱动结构配合传动结构的使用便于通过风力驱动漂浮箱在景观池的水面上漂浮，使漂浮箱驱动收纳结构在水面上移动收纳漂浮垃圾至景观池的边缘处，便于维护人员在岸边打捞水体垃圾。
(2)本发明所述的一种市政景观池预防污水的处理装置，导向结构的使用有效防止漂浮箱触碰景观池边缘不便于转向，不便于对大面积的水面垃圾进行打捞，同时有效防止将打捞至岸边的垃圾随着漂浮箱漂浮至景观池的水面中部，大大提高了垃圾打捞的质量。
(3)本发明所述的一种市政景观池预防污水的处理装置，驱动槽的设置便于在水流的推力作用下沿着水面漂浮，同时配合种植槽的设置便于种植景观花草。
发明内容
针对现有技术中的问题，本发明提供了一种市政景观池预防污水的处理装置，驱动结构配合传动结构的使用便于通过风力驱动漂浮箱在景观池的水面上漂浮，使漂浮箱驱动收纳结构在水面上移动收纳漂浮垃圾至景观池的边缘处，便于维护人员在岸边打捞水体垃圾;导向结构的使用有效防止漂浮箱触碰景观池边缘不便于转向，不便于对大面积的水面垃圾进行打捞，同时有效防止将打捞至岸边的垃圾随着漂浮箱漂浮至景观池的水面中部，大大提高了垃圾打捞的质量;驱动槽的设置便于在水流的推力作用下沿着水面漂浮，同时配合种植槽的设置便于种植景观花草。
本发明解决其技术问题所采用的技术方案是：一种市政景观池预防污水的处理装置，包括两个驱动槽、导向结构、收纳结构、驱动结构、种植槽、漂浮箱和传动结构;用于使装置漂浮的所述漂浮箱的内部设有用于驱动所述漂浮箱在景观池水面移动的所述传动结构;所述漂浮箱的顶端设有用于驱动所述传动结构的所述驱动结构;所述驱动结构的顶端设有圆盘状的用于种植花草的所述种植槽;所述漂浮箱的端部设有用于收纳垃圾的所述收纳结构，且所述收纳结构与所述漂浮箱可拆卸连接;所述收纳结构靠近所述漂浮箱的一端设有用于驱动所述漂浮箱的半圆柱体结构的两个关于所述漂浮箱对称的所述驱动槽;所述收纳结构的两个端部设有用于导向的所述导向结构。
具体的，所述漂浮箱背离所述收纳结构的一端为弧面结构，且所述漂浮箱横截面积从顶端至底端逐渐减小;所述漂浮箱横截面积从顶端至底端逐渐减小，提高了所述漂浮箱的稳定性能。
具体的，所述驱动结构包括聚风套、多个聚风口、第一驱动轴、固定套和驱动板，圆环形的用于聚风的所述聚风套固定于所述漂浮箱，所述聚风套的圆周方向上设有多个梯形结构的用于聚风的所述聚风口，所述聚风口的中线与所述聚风套的任意一个半径不重合，所述聚风套的内部贯穿有圆柱体结构的所述第一驱动轴，所述第一驱动轴的外部套接有圆环形的所述固定套，所述固定套的圆周方向上设有多个弧形结构的用于驱动所述第一驱动轴的所述驱动板，所述聚风套的顶端设有圆盘形的用于种植花草的所述种植槽;首先将花草种植在所述种植槽的内部，当起风时，风从梯形结构的所述聚风口进入驱动所述固定套上的所述驱动板带动所述固定套顺时针转动，所述固定套带动所述第一驱动轴顺时针转动，从而驱动所述传动结构工作，梯形结构的所述聚风口圆周阵列分布于所述聚风套的圆周方向上使各个方向上的风都能经过所述聚风口驱动弧形结构的所述驱动板带动所述固定套顺时针转动，使所述漂浮箱一直朝向所述收纳结构漂浮，大大提高了垃圾收纳质量及其效率。
具体的，所述传动结构包括传动板、第二驱动轴、第一传动轴、第一传动齿轮、第二传动齿轮、第二传动轴、第三传动齿轮和驱动齿轮，所述驱动齿轮与所述第一驱动轴套接，用于导向的所述第二传动轴贯穿于所述第三传动齿轮延伸至所述漂浮箱的内部，用于传动的所述第三传动齿轮与所述驱动齿轮啮合，所述第三传动齿轮的直径大于所述驱动齿轮，用于传动的所述第一传动轴贯穿于所述第二传动齿轮延伸至所述漂浮箱，且用于传动的所述第一传动轴与所述第二传动轴垂直，所述第二传动齿轮与所述第三传动齿轮啮合，所述第二驱动轴贯穿连接于所述第一传动齿轮与所述漂浮箱，且所述第二驱动轴的圆周方向上设有多个弧形结构的用于驱动所述漂浮箱漂浮的所述传动板，所述第一传动齿轮、所述第二传动齿轮、所述第三传动齿轮和所述驱动齿轮均为斜齿轮;所述第一驱动轴带动所述驱动齿轮顺时针转动，所述驱动齿轮带动所述第三传动齿轮逆时针转动，所述第三传动齿轮驱动所述第二传动齿轮顺时针转动，所述第二传动齿轮驱动所述第一传动齿轮逆时针转动，从而驱动所述传动板转动，从而使传动板推动所述漂浮箱往所述收纳结构方向滑动，将垃圾收纳在所述收纳结构中，所述第三传动齿轮的直径大于所述驱动齿轮使传动更加省力，使传动更加稳定，同时所述传动板为弧形结构，使驱动所述漂浮箱更加稳定。
具体的，所述收纳结构包括收纳套、多个凸起、导流孔、容纳室和引流孔，用于收纳垃圾的框式结构的所述收纳套与所述漂浮箱可拆卸连接，所述收纳套靠近所述漂浮箱的一端对称设有两个用于驱动的半圆柱体结构的所述驱动槽，所述收纳套背离所述漂浮箱的一端均匀设有多个半球形结构的所述凸起，所述收纳套的两端的内部设有矩形结构的所述容纳室，相邻的两个所述凸起之间设有直径从所述收纳套至所述漂浮箱逐渐减小的圆台形的用于排水的所述引流孔，所述引流孔与所述容纳室导通，用于排水的圆柱体结构的所述导流孔贯穿于所述收纳套延伸至所述容纳室的内部;所述收纳套在景观池的水面上漂浮，同时水流撞击在所述驱动槽的内部驱动所述收纳套带动所述漂浮箱在水面上漂浮，使水面垃圾收纳在所述收纳套的内部，在移动过程中水流从所述引流孔经过所述容纳室经过所述导流孔排出，有效防止水流阻力过大影响所述漂浮箱漂浮，垃圾接触在所述凸起上，有效防止垃圾堵塞所述引流孔，有效防止垃圾在水流下外泄，大大提高了垃圾收纳质量及其效率，所述引流孔为圆台形结构，有效防止垃圾堵塞所述引流孔，使水流处理更加方便。
具体的，所述导向结构包括导向轴、导向轮、导向板、复位弹簧和多个导向杆，所述收纳套的两个端部均设有多个横截面为椭圆形的线性分布的与所述收纳套滑动连接的所述导向杆，所述导向杆的内部设有用于复位的所述复位弹簧，所述复位弹簧的另一端与所述收纳套抵触，所述导向杆背离所述收纳套的一端设有矩形结构的所述导向板，所述导向轴贯穿于所述导向板延伸至所述导向轮，用于导向的所述导向轮与所述导向轴之间转动连接，所述导向杆的长度大于所述导向板的长度;当所述导向轮接触景观池的边缘时，所述导向轮转动，同时所述导向板驱动所述导向杆在所述收纳套的内部滑动，使所述复位弹簧收缩，将固定垃圾进一步抵触到景观池的边缘处，当风力较小时，所述复位弹簧伸长驱动所述导向杆在所述收纳套的内部滑动，有效防止垃圾随着装置漂浮至水面中央，大大提高了垃圾收纳质量，所述导向杆的横截面为椭圆形结构，使导向效果更好。
本发明的有益效果：
(1)本发明所述的一种市政景观池预防污水的处理装置，驱动结构配合传动结构的使用便于通过风力驱动漂浮箱在景观池的水面上漂浮，使漂浮箱驱动收纳结构在水面上移动收纳漂浮垃圾至景观池的边缘处，便于维护人员在岸边打捞水体垃圾。
(2)本发明所述的一种市政景观池预防污水的处理装置，导向结构的使用有效防止漂浮箱触碰景观池边缘不便于转向，不便于对大面积的水面垃圾进行打捞，同时有效防止将打捞至岸边的垃圾随着漂浮箱漂浮至景观池的水面中部，大大提高了垃圾打捞的质量。
(3)本发明所述的一种市政景观池预防污水的处理装置，驱动槽的设置便于在水流的推力作用下沿着水面漂浮，同时配合种植槽的设置便于种植景观花草。
