申请日2016.08.02
公开(公告)日2017.02.01
IPC分类号C02F9/14; C02F1/00
摘要
本实用新型提供了一种生活污水处理器的外壳，属于污水处理领域。它解决了现有的生活污水处理器的壳体拆装不方便的问题。本生活污水处理器的外壳包括壳体一和壳体二，壳体一套在壳体二上且两者之间通过密封结构形成密封，壳体二外侧壁上设有若干锁孔，壳体一内侧壁上设有限位孔，限位孔数量与锁孔相同且位置一一正对，每个锁孔内均设有磁柱以及使磁柱的一端具有插入到对应限位孔内趋势的弹簧;壳体二内具有多块隔板，多块隔板将壳体二内腔分隔成多个腔室，相邻两腔室通过设于隔板上的通孔连通，隔板与壳体二为一体式结构，隔板顶壁和壳体一内顶壁贴靠并形成密封，所述的壳体一和壳体二均由塑料材料制成。本外壳具有拆装方便的优点。
权利要求书
1.一种生活污水处理器的外壳，其特征在于，包括均呈圆桶状的壳体一和壳体二，壳体一套在壳体二上，所述的壳体一顶部封闭、底部开口，壳体二顶部开口、底部封闭，且壳体一和壳体二之间通过密封结构形成密封，所述的壳体二的外侧壁沿该壳体二的径向设有呈条状的锁孔，锁孔有若干个且均沿壳体二的周向均布，所述的壳体一的内侧壁上设有呈条状的限位孔，限位孔的数量与锁孔相同且位置一一正对，每个锁孔内均设有磁柱以及使磁柱的一端具有插入到对应的限位孔内趋势的弹簧;所述的壳体二内具有多块隔板，多块隔板沿壳体二的径向分布并将壳体二的内腔分隔成相互独立的多个腔室，且相邻两腔室通过设于隔板上的通孔连通，所述的壳体二的侧壁上分别设有进水口和出水口，且进水口和出水口分别与位于首尾的两腔室连通，壳体一的顶部和壳体二的底部分别贯穿有连接孔和排水孔，连接孔和排水孔正对且两者均与位于首部的腔室连通，所述的隔板与壳体二为一体式结构，隔板的顶壁和壳体一的内顶壁均为平面且两者贴靠并形成密封，所述的壳体一和壳体二均由塑料材料制成。
2.根据权利要求1所述的生活污水 处理器的外壳，其特征在于，所述的壳体一的外侧壁上设有插口，插口的数量与限位孔相同且位置一一对应，每个插口内均卡接有使对应的磁柱能够克服弹簧的弹力完全缩入到锁孔内的磁块，且磁块的外端伸出插口。
3.根据权利要求1所述的生活污水处理器的外壳，其特征在于，所述的磁柱呈圆柱状，所述的连接孔和锁孔均为圆孔且两者的孔壁均与磁柱的侧壁相抵，所述的壳体一的内侧壁与壳体二的外侧壁相贴靠。
4.根据权利要求1所述的生活污水处理器的外壳，其特征在于，所述的密封结构包括设于壳体二外侧壁上的环形凹槽和位于环形凹槽内的0形圈，环形凹槽位于锁孔和壳体二的顶壁之间，且0形圈的外周面与壳体一的内侧壁相抵。
5.根据权利要求1所述的生活污水处理器的外壳，其特征在于，所述的密封结构包括设于壳体二顶壁上的环形密封槽和设于环形密封槽内的环形密封垫，环形密封垫的两端面分别与环形密封槽的底壁和壳体一的内顶壁相抵。
说明书
一种生活污水处理器的外壳
技术领域
本实用新型属于污水处理领域，涉及一种生活污水处理器，特别是一种生活污水处理器的外壳。
背景技术
水是人类及一切生物赖以生存的必不可少的重要物质，是工农业生产、经济发展和环境改善不可替代的极为宝贵的自然资源。水资源跟人们的生活息息相关，人们每天都在大量消耗着地球的水，如何对污水重新利用越来越得到人们的重视，污水处理已是当前的重点工程内容之一。关于生活污水的处理现有的方法是直接通过管道排入江河湖海，或者是通过化粪池渗入地下，这两种方式都会对环境造成污染。
对于上述的问题，人们已经意识到了不足，并加以了改进，如中国专利库公开的一种生活污水处理装置[申请号：201520438500.3;授权公告号：CN 204874188 U]包括壳体，所述壳体的两端分别设有进水口和出水口，所述壳体内依次设有过滤室、好氧去污室、厌氧去污室和反渗透室，所述过滤室与好氧去污室之间设有第一隔板，所述好氧去污室和厌氧去污室之间设置第二隔板，所述厌氧去污室与反渗透室之间设有第三隔板，所述过滤室内设有格栅，所述过滤室靠近进水口，所述反渗透室靠近出水口，所述壳体内设有喷头，所述喷头位于格栅的正上方，所述壳体的底部开设有出料口，所述出料口位于格栅的正下方，壳体的出水口与集水池连接，所述集水池通过管道与喷头连接，所述集水池与喷头之间设有输水泵。
上述的污水处理装置通过设置多道过滤，从而实现较好的水净化效果，以有效减少生活污水对环境的影响。但该污水处理装置还是存在一个问题：壳体由多块板组装而成，每块板之间均是通过紧固件固定在一起的，导致整个壳体的拆装较为不便。
实用新型内容
本实用新型的目的是针对现有的技术存在上述问题，提出了一种拆装方便的生活污水处理器的外壳。

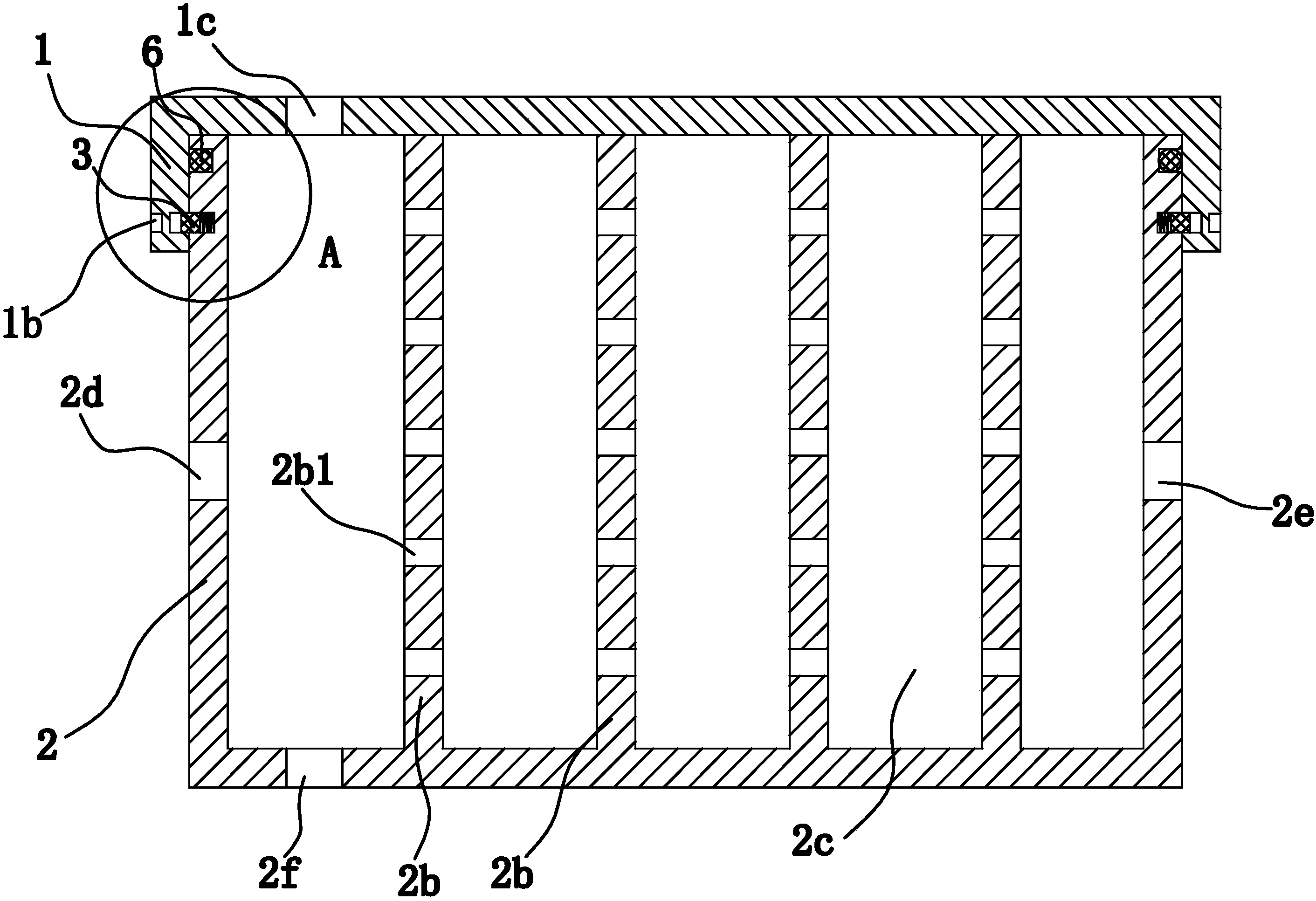

本实用新型的目的可通过下列技术方案来实现：一种生活污水处理器的外壳，其特征在于，包括均呈圆桶状的壳体一和壳体二，壳体一套在壳体二上，所述的壳体一顶部封闭、底部开口，壳体二顶部开口、底部封闭，且壳体一和壳体二之间通过密封结构形成密封，所述的壳体二的外侧壁沿该壳体二的径向设有呈条状的锁孔，锁孔有若干个且均沿壳体二的周向均布，所述的壳体一的内侧壁上设有呈条状的限位孔，限位孔的数量与锁孔相同且位置一一正对，每个锁孔内均设有磁柱以及使磁柱的一端具有插入到对应的限位孔内趋势的弹簧;所述的壳体二内具有多块隔板，多块隔板沿壳体二的径向分布并将壳体二的内腔分隔成相互独立的多个腔室，且相邻两腔室通过设于隔板上的通孔连通，所述的壳体二的侧壁上分别设有进水口和出水口，且进水口和出水口分别与位于首尾的两腔室连通，壳体一的顶部和壳体二的底部分别贯穿有连接孔和排水孔，连接孔和排水孔正对且两者均与位于首部的腔室连通，所述的隔板与壳体二为一体式结构，隔板的顶壁和壳体一的内顶壁均为平面且两者贴靠并形成密封，所述的壳体一和壳体二均由塑料材料制成。
使用时，进水口与污水进口连通，位于首部的腔室内竖直设有格栅，且格栅与排水孔正对;位于首部的腔室内还设有喷头;其他腔室内分别设有不同的净化装置;位于尾部的腔室连接有一水泵，水泵的出水口通过穿过连接孔的管道并与喷头相连。
壳体一和壳体二在弹簧和磁柱的配合下锁定在一起，且隔板又是与壳体二为一体式结构的，使在拆装本外壳时，只需完成壳体一和壳体二的组装即可。其中，组装壳体一和壳体二时只需将壳体一套在壳体二上即可;拆解壳体一和壳体二时，只需在外壳外侧放置磁块使磁柱克服弹簧的弹力完全缩入到锁孔内便可将锁定状态解除，此时便可轻松地将壳体一和壳体二分离，从而有效提高了外壳的拆装方便性。
在上述的生活污水处理器的外壳中，所述的壳体一的外侧壁上设有插口，插口的数量与限位孔相同且位置一一对应，每个插口内均卡接有使对应的磁柱能够克服弹簧的弹力完全缩入到锁孔内的磁块，且磁块的外端伸出插口。
即磁块和磁柱相连的两端磁极相同;正常使用时，磁柱的两端分别位于壳体一和壳体二内;需要拆解时，将磁块插入到插口内，使磁柱在排斥力的作用下完全缩入到锁孔内，此时便可轻松地将壳体一和壳体二分离。通过设置插口来放置磁块，使操作人员无需对磁块进行单独支撑，从而进一步提高拆装外壳的方便性。
在上述的生活污水处理器的外壳中，所述的磁柱呈圆柱状，所述的连接孔和锁孔均为圆孔且两者的孔壁均与磁柱的侧壁相抵，所述的壳体一的内侧壁与壳体二的外侧壁相贴靠。
采用上述的结构，以增加壳体一、磁柱和壳体二三者的接触面积，来提高外壳的结构稳定性。
在上述的生活污水处理器的外壳中，所述的密封结构包括设于壳体二外侧壁上的环形凹槽和位于环形凹槽内的0形圈，环形凹槽位于锁孔和壳体二的顶壁之间，且0形圈的外周面与壳体一的内侧壁相抵。
在0形圈的作用下，壳体一和壳体二之间形成可靠的密封;其次，通过设置环形凹槽位于锁孔和壳体二的顶壁之间，对磁柱起到较好的保护作用，避免磁柱与污水接触，从而提高了磁柱的工作稳定性以及寿命。
作为另一种方案，在上述的生活污水处理器的外壳中，所述的密封结构包括设于壳体二顶壁上的环形密封槽和设于环形密封槽内的环形密封垫，环形密封垫的两端面分别与环形密封槽的底壁和壳体一的内顶壁相抵。
与现有技术相比，本生活污水处理器的外壳具有以下优点：
1、壳体一和壳体二在弹簧和磁柱的配合下锁定在一起，且隔板又是与壳体二为一体式结构的，使在拆装本外壳时，只需完成壳体一和壳体二的组装即可。其中，组装壳体一和壳体二时只需将壳体一套在壳体二上即可;拆解壳体一和壳体二时，只需在外壳外侧放置磁块使磁柱克服弹簧的弹力完全缩入到锁孔内便可将锁定状态解除，此时便可轻松地将壳体一和壳体二分离，从而有效提高了外壳的拆装方便性。
2、在0形圈的作用下，壳体一和壳体二之间形成可靠的密封;其次，通过设置环形凹槽位于锁孔和壳体二的顶壁之间，对磁柱起到较好的保护作用，避免磁柱与污水接触，从而提高了磁柱的工作稳定性以及寿命。
