申请日2016.08.01
公开(公告)日2016.10.12
IPC分类号C02F9/14
摘要
本发明公布了一种大型一体化污水处理装置及污水处理工艺，其装置：包括格栅、调节池、厌氧池、接触氧化池、沉淀池、污泥池、风机室、设备室。其工艺：污水经过格栅的过滤后，进入调节池内;当调节池液位达到液位浮球设置的高液位时提升泵自动启动，将污水送至厌氧池内，厌氧微生物以弹性填料为载体，进行厌氧生物降解;污水经厌氧池溢流口流入到接触氧化池内，降解和净化后的污水与污泥混合液经接触氧化池溢流口流入到沉淀池内，经沉淀池沉淀后，达标的污水通过排水管被排送到河道内。本发明具有可以将装置建设在河道水域内且污水处理彻底等优点。
权利要求书

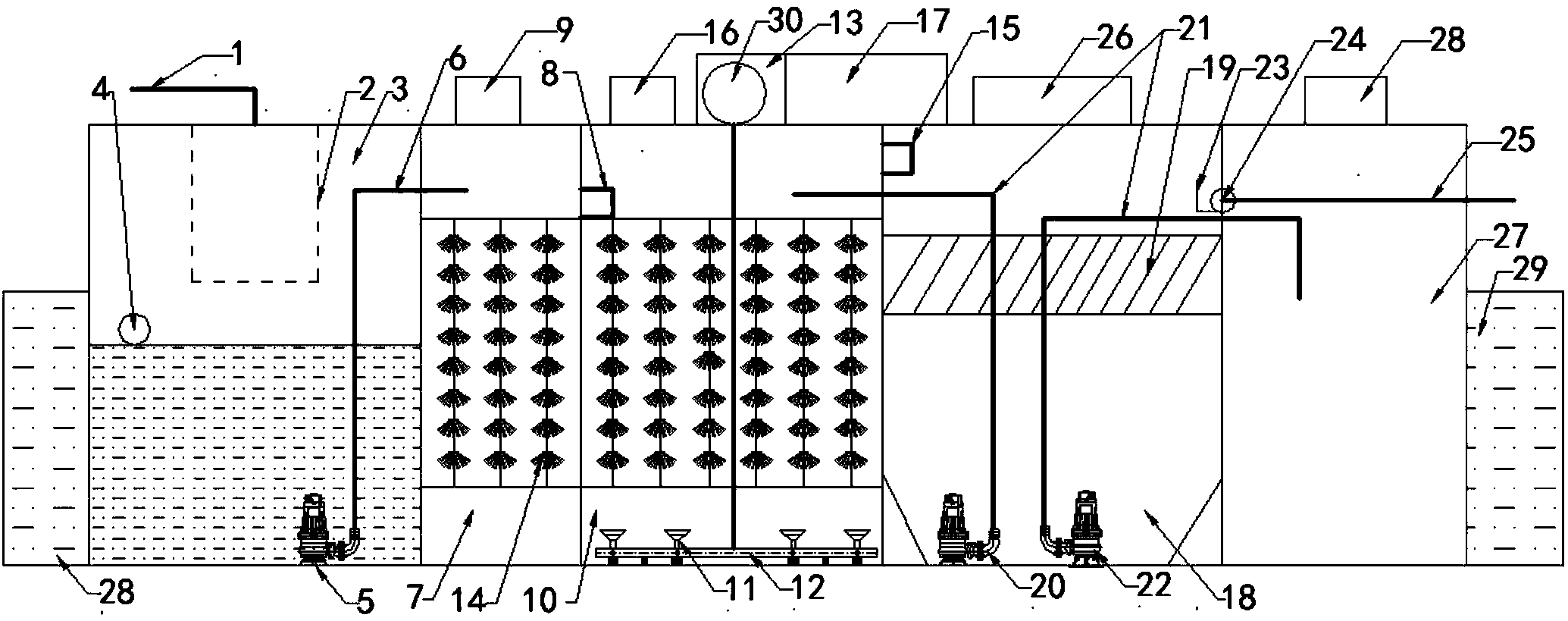

1.大型一体化污水处理装置，包括格栅、调节池、厌氧池、接触氧化池、沉淀池、污泥池、风机室、设备室，其特征在于：所述格栅顶部与排污水管连接，所述调节池包裹着格栅，所述液位浮球位于调节池内部，所述提升泵位于调节池底部，所述水管一端与调节池连接，另一端与厌氧池连接，所述厌氧池内部布置弹性填料，所述厌氧池人孔位于厌氧池顶部，所述厌氧池溢流口位于厌氧池上部侧面连通着接触氧化池，所述接触氧化池下部布置布气管，所述布气管上布置旋混式曝气器，所述布气管通过风管与风机室内部的风机连接，所述接触氧化池内部布置弹性填料，所述接触氧化池人孔位于接触氧化池顶部，所述接触氧化池溢流口位于接触氧化池上部侧面连通着沉淀池，所述沉淀池上部布置斜板，所述沉淀池人孔位于沉淀池顶部，所述排水口位于沉淀池上部侧面通过排水管连通到河道，所述沉淀池底部布置回流泵和排泥泵，所述回流泵通过污泥管与接触氧化池连通，所述排泥泵通过污泥管与污泥池连通，所述污泥池顶部布置污泥池人孔，所述设备室通过线路与调节池内的液位浮球和提升泵、厌沉淀池内的回流泵和排泥泵、风机室内的风机连接。
2.根据权利要求1所述大型一体化污水 处理装置，其特征在于：所述调节池、厌氧池、接触氧化池、沉淀池、污泥池、风机室、设备室所有的壁表面都涂有防腐料。
3.根据权利要求1所述大型一体化污水处理装置，其特征在于：所述厌氧池溢流口的最高端低于接触氧化池溢流口的最低端。
4.根据权利要求1所述大型一体化污水处理装置所进行的污水处理工艺，其特征在于：污水通过排污水管被排送至格栅内，经过格栅的过滤后，进入调节池内;当调节池液位达到液位浮球设置的高液位时提升泵自动启动，将污水送至厌氧池内，当液位下降到液位浮球设置的低液位时提升泵自动停止;当污水经提升泵送至厌氧池内，厌氧微生物以弹性填料为载体，进行厌氧生物降解;污水经厌氧池溢流口流入到接触氧化池内，污水中大部分有机物在此得到降解和净化;降解和净化后的污水与污泥混合液经接触氧化池溢流口流入到沉淀池内，经沉淀池沉淀后，达标的污水通过排水管被排送到河道内，污泥一部分通过回流泵排至接触氧化池内，另一部分通过排泥泵排至污泥池内;当污泥池内浓缩满污泥时，可以借助外界设备通过污泥池人孔将污泥排出。
说明书
大型一体化污水处理装置及污水处理工艺
技术领域
本发明涉及污水处理领域，尤其涉及大型一体化污水处理装置及污水处理工艺。
背景技术
目前我国水域污染问题依然严峻。特别是二线以下城市的水域污染相当严重。而这些水域污染罪魁祸首就是大型污染源的水域或者治理不彻底的水域向河道中排泄，致使河道水域需要投入大量的人力物力进行治理，并且还得不到显著的治理效果。因此，针对二线以下城市所排放的污水进行整合治理，并且治理设备投资和运营成本低且污水处理彻底，才是关键所在。
二线以下城市最关注的是污水治理的成本问题。而依靠目前的污水治理技术，若想在降低成本的基础上较大幅度地提高污水治理的效果，增大污水处理设备的体积是很好的方法之一。而若要增大设备的体积，就会增加地面的建筑面积。虽然现在许多污水处理设备可以埋藏在地下，但是设备区域的垂直地表，依然无法承载重物，并且设备容易腐蚀，且后期因为处理后的污水和污泥需要设备运到地面，这就增加了后期的运营成本。本发明是将设备建设在排污的河道水面，这就可以解决以上问题。
发明内容
本发明的目的是提供一种可以将装置建设在河道水域内且污水处理彻底的大型一体化污水处理装置及污水处理工艺。
本发明解决其技术问题所采用的方案：大型一体化污水处理装置，包括格栅、调节池、厌氧池、接触氧化池、沉淀池、污泥池、风机室、设备室，所述格栅顶部与排污水管连接，所述调节池包裹着格栅，所述液位浮球位于调节池内部，所述提升泵位于调节池底部，所述水管一端与调节池连接，另一端与厌氧池连接，所述厌氧池内部布置弹性填料，所述厌氧池人孔位于厌氧池顶部，所述厌氧池溢流口位于厌氧池上部侧面连通着接触氧化池，所述接触氧化池下部布置布气管，所述布气管上布置旋混式曝气器，所述布气管通过风管与风机室内部的风机连接，所述接触氧化池内部布置弹性填料，所述接触氧化池人孔位于接触氧化池顶部，所述接触氧化池溢流口位于接触氧化池上部侧面连通着沉淀池，所述沉淀池上部布置斜板，所述沉淀池人孔位于沉淀池顶部，所述排水口位于沉淀池上部侧面通过排水管连通到河道，所述沉淀池底部布置回流泵和排泥泵，所述回流泵通过污泥管与接触氧化池连通，所述排泥泵通过污泥管与污泥池连通，所述污泥池顶部布置污泥池人孔，所述设备室通过线路与调节池内的液位浮球和提升泵、厌沉淀池内的回流泵和排泥泵、风机室内的风机连接。
所述调节池、厌氧池、接触氧化池、沉淀池、污泥池、风机室、设备室所有的壁表面都涂有防腐料。
所述厌氧池溢流口的最高端低于接触氧化池溢流口的最低端。
所述本发明大型一体化污水处理装置的污水处理工艺如下：
污水通过排污水管被排送至格栅内，经过格栅的过滤后，进入调节池内;当调节池液位达到液位浮球设置的高液位时提升泵自动启动，将污水送至厌氧池内，当液位下降到液位浮球设置的低液位时提升泵自动停止;当污水经提升泵送至厌氧池内，厌氧微生物以弹性填料为载体，进行厌氧生物降解;污水经厌氧池溢流口流入到接触氧化池内，污水中大部分有机物在此得到降解和净化;降解和净化后的污水与污泥混合液经接触氧化池溢流口流入到沉淀池内，经沉淀池沉淀后，达标的污水通过排水管被排送到河道内，污泥一部分通过回流泵排至接触氧化池内，另一部分通过排泥泵排至污泥池内;当污泥池内浓缩满污泥时，可以借助外界设备通过污泥池人孔将污泥排出。
本发明的有益效果如下：
1、设备不占用陆地面积。虽然设备体积较大，但是设备布置在河道上，不占用现有土地面积，进而也降低了建设总成本。
2、污水处理量大且处理彻底。该设备利用体积大的优势，可以同时对大量的污水进行处理，同时该设备内部采用了高效生物弹性填料，通过填料好氧菌挂膜反应，以附着在载体上的生物膜为主，经过充分接触反应，提高反应效率和净化度。
3、不渗漏，严密性好。该发明整体化制作，无裂缝，无渗漏。
4、经久耐用。外表采用6mm钢板加沥青双层防腐，顺应材料发展趁势，不易老化、不变形，抗酸碱、耐腐蚀，消除传统污水池不适应酸性污水的状况。
