申请日2018.07.18
公开(公告)日2018.11.23
IPC分类号C02F9/14
摘要
本发明公开了一种用于建筑工程的一体化污水净化处理装置，属于污水净化领域。一种用于建筑工程的一体化污水净化处理装置，包括进水管，还包括依次连通的粗过滤池、细过滤池、沉淀池、微生物净化池、消毒池、曝气池、膜池和出水管;细过滤池为竖直的过滤管道，管道中转动连接过滤网，过滤网的上端连通反冲洗装置，下侧连接排污管;污水池为圆柱型，污水池内中间位置设置有旋转轴，旋转轴上固定连接有绞龙叶片，绞龙叶片上设置有多个漏水孔，旋转轴外表面设置有多个孔，孔通过旋转轴内部的管道连接絮凝剂装置，絮凝剂装置设置于旋转轴内部;污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
权利要求书

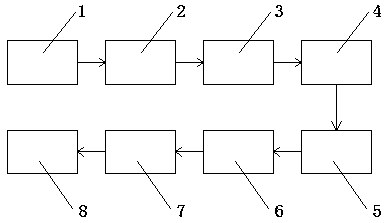

1.一种用于建筑工程的一体化污水净化处理装置，包括进水管，其特征在于：还包括依次连通的粗过滤池(1)、细过滤池(2)、沉淀池(3)、微生物净化池(4)、消毒池(5)、曝气池(6)、膜池(7)和出水管(8)，所述的微生物净化池(4)从上到下依次为植物层、第一细石层、粗石层、第二细石层和固定化微生物板，所述的细过滤池(2)和沉淀池(3)之间通过细过滤管道连接;所述的进水管另一端连接污水池;
所述的细过滤池(2)为竖直的过滤管道，管道中转动连接过滤网(9)，所述的过滤网(9)的上端连通反冲洗装置，下侧连接排污管，所述的排污管和细过滤管道之间连接有电动旋转挡板(10)，所述的反冲洗装置的入口设置在过滤管道内壁，并且反冲洗装置的入口设置有过滤装置板(11)，所述的过滤装置板(11)为四分之一圆弧，反冲洗装置的出口正对着敞口装置(12)，所述的敞口装置(12)下方连通竖直管道(13)，所述的竖直管道(13)套接在竖管(14)内，所述的竖直管道(13)底端的一侧开有出水口(15)，所述的出水口(15)的下边缘紧贴连接第一密封环(16)，所述的出水口(15)的上方连接有第二密封环(17)，所述的第一密封环(16)和第二密封环(17)位于竖直管道(13)和竖管(14)之间，所述的竖管(14)和出水口(15)相对应的位置设置有出水孔(18)，所述的出水孔(18)连接出水斜管(19)的一端，所述的出水斜管(19)的另一端连通过滤管道，所述的过滤装置板(11)上方的过滤管道上设置有电动阀，所述的竖直管道(13)正下方固定连接固定棒(20)和弹簧(21)的一端，所述的弹簧(21)的另一端固定在竖管(14)的底部，所述的竖管(14)的底部的正中间设置有开关(22)，所述的开关(22)与电动阀和电动旋转挡板(10)电连接，所述的固定棒(20)为金属棒，所述的开关(22)由电磁铁制成;
所述的污水池为圆柱型，所述的污水池内中间位置设置有旋转轴(23)，所述的旋转轴(23)上固定连接有绞龙叶片(24)，所述的绞龙叶片(24)上设置有多个漏水孔(25)，所述的旋转轴(23)外表面设置有多个孔，所述的孔通过旋转轴(23)内部的管道连接絮凝剂装置，所述的絮凝剂装置设置于旋转轴(23)内部。
2.根据权利要求1所述的一种用于建筑工程的一体化污水净化处理装置，其特征在于：所述的沉淀池(3)底部设置有电磁铁。
说明书
一种用于建筑工程的一体化污水净化处理装置
技术领域
本发明涉及污水净化领域，更具体地说，涉及一种用于建筑工程的一体化污水净化处理装置。
背景技术
建筑工程，指通过对各类房屋建筑及其附属设施的建造和与其配套的线路、管道和设备的安装活动所形成的工程实体，其中“房屋建筑”指有顶盖、梁柱、墙壁、基础以及能够形成内部空间，满足人们生产、居住、学习和公共活动需要的工程。
目前建筑工程在实施的过程中会产生许多的建筑废水，直接将建筑废水进行排放会造成一定的污染，并且会让水资源造成很大的浪费。
发明内容
为解决上述问题，本发明采用如下的技术方案。
一种用于建筑工程的一体化污水净化处理装置，包括进水管，还包括依次连通的粗过滤池、细过滤池、沉淀池、微生物净化池、消毒池、曝气池、膜池和出水管，所述的微生物净化池从上到下依次为植物层、第一细石层、粗石层、第二细石层和固定化微生物板，所述的细过滤池和沉淀池之间通过细过滤管道连接;所述的进水管另一端连接污水池;
所述的细过滤池为竖直的过滤管道，管道中转动连接过滤网，所述的过滤网的上端连通反冲洗装置，下侧连接排污管，所述的排污管和细过滤管道之间连接有电动旋转挡板，所述的反冲洗装置的入口设置在过滤管道内壁，并且反冲洗装置的入口设置有过滤装置板，所述的过滤装置板为四分之一圆弧，反冲洗装置的出口正对着敞口装置，所述的敞口装置下方连通竖直管道，所述的竖直管道套接在竖管内，所述的竖直管道底端的一侧开有出水口，所述的出水口的下边缘紧贴连接第一密封环，所述的出水口的上方连接有第二密封环，所述的第一密封环和第二密封环位于竖直管道和竖管之间，所述的竖管和出水口相对应的位置设置有出水孔，所述的出水孔连接出水斜管的一端，所述的出水斜管的另一端连通过滤管道，所述的过滤装置板上方的过滤管道上设置有电动阀，所述的竖直管道正下方固定连接固定棒和弹簧的一端，所述的弹簧的另一端固定在竖管的底部，所述的竖管的底部的正中间设置有开关，所述的开关与电动阀和电动旋转挡板电连接，所述的固定棒为金属棒，所述的开关由电磁铁制成;
所述的污水池为圆柱型，所述的污水池内中间位置设置有旋转轴，所述的旋转轴上固定连接有绞龙叶片，所述的绞龙叶片上设置有多个漏水孔，所述的旋转轴外表面设置有多个孔，所述的孔通过旋转轴内部的管道连接絮凝剂装置，所述的絮凝剂装置设置于旋转轴内部。
优选地，所述的沉淀池底部设置有电磁铁。
有益效果
相比于现有技术，本发明的优点在于：污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
