申请日2018.07.18
公开(公告)日2018.11.23
IPC分类号C02F9/14; C02F101/30
摘要
本发明公开了一种环保用工业废水高效过滤装置，属于工业废水处理领域。一种环保用工业废水高效过滤装置，包括进水管和细过滤池，还包括依次连通的厌氧池、缺氧池、好氧池、第一膜池、厌氧池、好氧池、第二膜池和出水管;所述的出水管另一端连接离心过滤装置的净水入水口;所述的第一膜池和第二膜池内设置有第一过滤膜和第二过滤膜，所述的第一过滤膜和第二过滤膜之间设置有振动装置，所述的振动装置由两块电磁铁组成，两块电磁铁之间通过弹簧连接，所述的电磁铁和脉冲交流电流装置电连接，所述的两块电磁铁分别固定连接在第一过滤膜和第二过滤膜上;污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
权利要求书

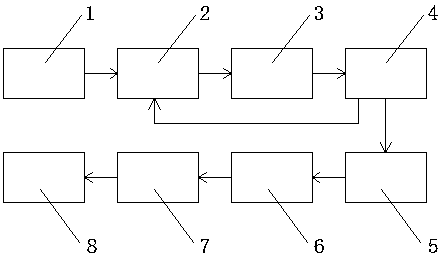

1.一种环保用工业废水高效过滤装置，包括进水管和细过滤池，其特征在于：还包括依次连通的厌氧池(1)、缺氧池(2)、好氧池(3)、第一膜池(4)、厌氧池(5)、好氧池(6)、第二膜池(7)和出水管(8)，所述的进水管一端连接污水池，另一端连接细过滤池，所述的细过滤池通过细过滤管道连接厌氧池(1)，所述的第一膜池(4)通过回流管与缺氧池(2)连通;
所述的出水管(8)另一端连接离心过滤装置(9)的净水入水口(13)，离心过滤装置(9)包括净水装置(10)，所述的净水装置(10)底端设置有净水出口(11)，所述的净水装置(10)上方螺纹连接拱形罩(12)，所述的拱形罩(12)正上方设置有净水入水口(13)，所述的净水装置(10)的内部底端固定连接支撑架(14)的一端，所述的支撑架(14)的另一端固定连接电机(15)，所述的电机(15)通过旋转轴(16)连接转盘(17)，所述的转盘上方螺纹连接有拱形的净水罩(18)，所述的净水罩(18)外部由金属镂空层(19)，内部为净化层(20)，所述的转盘(17)的正中间设置有一个圆形固定块(21)，所述的圆形固定块(21)的四周固定连接多个弹簧(22)的一端，所述的弹簧(22)的另一端固定连接多孔固定化微生物球(23);
所述的第一膜池(4)和第二膜池(7)内设置有第一过滤膜(24)和第二过滤膜(25)，所述的第一过滤膜(24)和第二过滤膜(25)之间设置有振动装置，所述的振动装置由两块电磁铁组成，两块电磁铁之间通过弹簧连接，所述的电磁铁和脉冲交流电流装置电连接，所述的两块电磁铁分别固定连接在第一过滤膜(24)和第二过滤膜(25)上。
2.根据权利要求1所述的一种环保用工业废水高效过滤装置，其特征在于：所述的第一过滤膜(24)和第二过滤膜(25)内部还设置有气体脉冲装置。
说明书
一种环保用工业废水高效过滤装置
技术领域
本发明涉及工业废水处理领域，更具体地说，涉及一种环保用工业废水高效过滤装置。
背景技术
好氧池的作用是让活性污泥进行有氧呼吸，进一步把有机物分解成无机物，去除污染物的功能，运行好是要控制好含氧量及微生物的其他各需条件的最佳，这样才能是微生物具有最大效益的进行有氧呼吸;厌氧处理是利用厌氧菌的作用，去除废水中的有机物，通常需要时间较长，厌氧过程可分为水解阶段、酸化阶段和甲烷化阶段;
缺氧池是相对厌氧和好氧来讲，一般是指溶解氧控制在0.2-0.5mg/l之间的生化系统;当存在大量硝酸盐、亚硝酸盐和充足的有机物时，可在该池(区)内进行反硝化脱氮反应;
全国工商联环境服务业商会秘书长骆建华在第七届环境产业大会上透露，《水污染防治行动计划》最快将于5、6月份上报，其核心是关注工业废水处理，提出至2017年前消灭劣V类水目标，比原定目标提前3年。据测算，水污染防治行动计划将投入2万亿元;
工业废水处理将是《水污染防治行动计划》的核心内容。我国市政污水处理已经覆盖得差不多了，工业废水是导致水污染的一大主因。工业废水处理投资分为新建项目"三同时"投资和存量企业的废水治理技术改造投资两部分;如何有效的将工业废水变为可饮用的水资源很重要。
发明内容
为解决上述问题，本发明采用如下的技术方案。
一种环保用工业废水高效过滤装置，包括进水管和细过滤池，还包括依次连通的厌氧池、缺氧池、好氧池、第一膜池、厌氧池、好氧池、第二膜池和出水管，所述的进水管一端连接污水池，另一端连接细过滤池，所述的细过滤池通过细过滤管道连接厌氧池，所述的第一膜池通过回流管与缺氧池连通;
所述的出水管另一端连接离心过滤装置的净水入水口，离心过滤装置包括净水装置，所述的净水装置底端设置有净水出口，所述的净水装置上方螺纹连接拱形罩，所述的拱形罩正上方设置有净水入水口，所述的净水装置的内部底端固定连接支撑架的一端，所述的支撑架的另一端固定连接电机，所述的电机通过旋转轴连接转盘，所述的转盘上方螺纹连接有拱形的净水罩，所述的净水罩外部由金属镂空层，内部为净化层，所述的转盘的正中间设置有一个圆形固定块，所述的圆形固定块的四周固定连接多个弹簧的一端，所述的弹簧的另一端固定连接多孔固定化微生物球;
所述的第一膜池和第二膜池内设置有第一过滤膜和第二过滤膜，所述的第一过滤膜和第二过滤膜之间设置有振动装置，所述的振动装置由两块电磁铁组成，两块电磁铁之间通过弹簧连接，所述的电磁铁和脉冲交流电流装置电连接，所述的两块电磁铁分别固定连接在第一过滤膜和第二过滤膜上。
优选地，所述的第一过滤膜和第二过滤膜内部还设置有气体脉冲装置。
有益效果
相比于现有技术，本发明的优点在于：污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
