申请日2018.07.18
公开(公告)日2018.11.23
IPC分类号E03F3/04; B01D35/02
摘要
本发明公开了一种用于污水处理的过滤管道，包括一半圆形状的管体，管体上端面为一个水平面，管体中间具有一个排水腔，所述排水腔的顶部两侧分别开设一个以上的通孔，相邻两个通孔之间均装入一排料管，排料管的一端均设置一连接头，连接头穿过通孔并伸入于排水腔内，两连接头之间均安装有一根拦截管，拦截管的两侧分别连接一排料软管。本发明的管道，可将一根以上的拦截管漂浮在管体的排水腔面上，可以很好的拦截漂浮在水面上的浮体物质，并可将浮体物质引导而出并自动排出，而多余排出的水又能回收排放，达到快速清洁水面浮体的功能。
权利要求书
1.一种用于污水处理的过滤管道，其特征在于：包括一半圆形状的管体，管体上端面为一个水平面，管体中间具有一个排水腔，所述排水腔的顶部两侧分别开设一个以上的通孔，相邻两个通孔之间均装入一排料管，排料管的一端均设置一连接头，连接头穿过通孔并伸入于排水腔内，两连接头之间均安装有一根拦截管，拦截管的两侧分别插入粘接一排料软管，排料软管的另一端均插入连接头并粘接导通，拦截管正对水流流向一侧均开设一个拦截腔，拦截腔的两端均与连接头连接导通，连接头的另一端输出端与排料管中间的排料腔相通，所述拦截管漂浮在水面上，且拦截管的底部并排插入设置一根以上的金属拦截杆。
2.如权利要求1所述的用于污水处理的过滤管道，其特征在于：一根以上的金属拦截杆的顶部均插入于拦截管下端的插孔内，并打防水胶粘接固定，金属拦截杆与金属拦截杆之间均形成一个间隙腔，一根以上的金属拦截杆之间平行设置并形成一道拦截网。
3.如权利要求1所述的用于污水处理的过滤管道，其特征在于：所述管体的两侧外部均设置有一密封层，密封层的一端开口端粘接在管体的外壁上，密封层的中间均设置一根回水管，回水管的中间均开设一个回水通道，每根排料管的伸出端底部均设置有一过渡盒，过渡盒的底部均连接一循环管，循环管穿过密封层并与回水管连接导通，循环管的另一端与过渡盒内部的集液腔相通。
4.如权利要求3所述的用于污水处理的过滤管道，其特征在于：所述集液腔与排料腔之间设置有一过滤网，排料腔的外侧端开口。
5.如权利要求1所述的用于污水处理的过滤管道，其特征在于：所述排料腔的底面为一个倾斜面，其远离中间的管体一端高度最低，靠近管体一端高度最高。
6.如权利要求1所述的用于污水处理的过滤管道，其特征在于：所述拦截管整体采用浮力材料制成，其采用空心塑料管制成，中间设置有一个气体填充腔，所述一根以上的拦截杆均采用实心金属杆。
说明书
用于污水处理的过滤管道
技术领域
本发明涉及管道领域，特别涉及一种用于污水处理的过滤管道。
背景技术
管道是用来排污的常用物件，管道中间都具有一个排料腔，而污水中往往会漂浮大量的浮体颗粒，这些漂浮在水面上的东西需要在后期水处理时被过滤掉，或者实现在进水时将其排放掉，以免影响正常排水，但是传统的方式一般只会在管道的输入端设置一个过滤网，将漂浮物事先拦截，但是这种方式会导致输入端的严重堵塞，需要不停的清除过滤物，否则很难继续传输，其存在诸多的不足。
发明内容
本发明所要解决的技术问题是提供一种用于污水处理的过滤管道，可实现排水过程中的自动过滤，并不会浪费水资源，能够有效解决现有技术中的不足，达到快速去除水面浮体的功能。

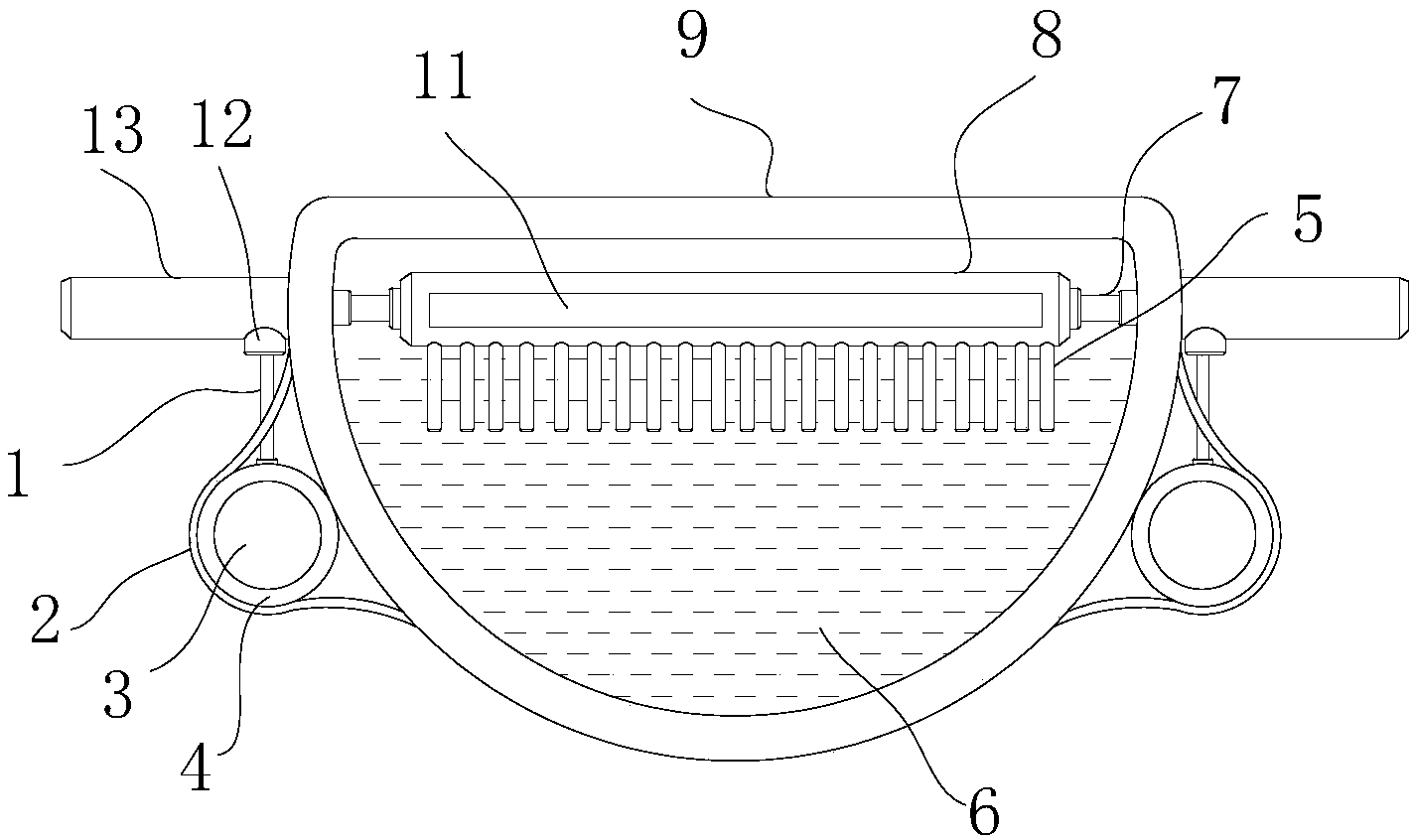

本发明是通过以下技术方案来实现的：一种用于污水处理的过滤管道，包括一半圆形状的管体，管体上端面为一个水平面，管体中间具有一个排水腔，所述排水腔的顶部两侧分别开设一个以上的通孔，相邻两个通孔之间均装入一排料管，排料管的一端均设置一连接头，连接头穿过通孔并伸入于排水腔内，两连接头之间均安装有一根拦截管，拦截管的两侧分别插入粘接一排料软管，排料软管的另一端均插入连接头并粘接导通，拦截管正对水流流向一侧均开设一个拦截腔，拦截腔的两端均与连接头连接导通，连接头的另一端输出端与排料管中间的排料腔相通，所述拦截管漂浮在水面上，且拦截管的底部并排插入设置一根以上的金属拦截杆。
作为优选的技术方案，一根以上的金属拦截杆的顶部均插入于拦截管下端的插孔内，并打防水胶粘接固定，金属拦截杆与金属拦截杆之间均形成一个间隙腔，一根以上的金属拦截杆之间平行设置并形成一道拦截网。
作为优选的技术方案，所述管体的两侧外部均设置有一密封层，密封层的一端开口端粘接在管体的外壁上，密封层的中间均设置一根回水管，回水管的中间均开设一个回水通道，每根排料管的伸出端底部均设置有一过渡盒，过渡盒的底部均连接一循环管，循环管穿过密封层并与回水管连接导通，循环管的另一端与过渡盒内部的集液腔相通。
作为优选的技术方案，所述集液腔与排料腔之间设置有一过滤网，排料腔的外侧端开口。
作为优选的技术方案，所述排料腔的底面为一个倾斜面，其远离中间的管体一端高度最低，靠近管体一端高度最高。
作为优选的技术方案，所述拦截管整体采用浮力材料制成，其采用空心塑料管制成，中间设置有一个气体填充腔，所述一根以上的拦截杆均采用实心金属杆。
本发明的有益效果是：本发明的管道，可将一根以上的拦截管漂浮在管体的排水腔面上，可以很好的拦截漂浮在水面上的浮体物质，并可将浮体物质引导而出并自动排出，而多余排出的水又能回收排放，达到快速清洁水面浮体的功能。
