申请日2018.03.24
公开(公告)日2018.11.30
IPC分类号C02F9/04; C02F11/12
摘要
一种焚烧炉渣循环水处理系统，包括依次连接的脱沙模块、沉淀模块及污泥处理模块，脱沙模块包括一号螺旋环保沙脱水机、集水池、一号砂浆泵、细沙分离旋流器及二号螺旋环保沙脱水机;一号螺旋环保沙脱水机、集水池及细沙分离旋流器依次连接，集水池和细沙分离旋流器之间通过一号砂浆泵连接以将集水池中的水输送到细沙分离旋流器中，细沙分离旋流器的沙输出口与二号螺旋环保沙脱水机连接，一号螺旋环保沙脱水机和二号螺旋环保沙脱水机的沙输出口连接有环保沙沙库，二号螺旋环保沙脱水机水输出口与集水池连接。本实用新型在沉淀模块之前设有脱沙模块，有效处理废水中夹杂的沙，优化废水处理效果。
权利要求书
1.一种焚烧炉渣循环水处理系统，其特征在于，包括依次连接的脱沙模块、沉淀模块及污泥处理模块，脱沙模块包括用于接收生产车间废水的一号螺旋环保沙脱水机、集水池、一号砂浆泵、细沙分离旋流器及二号螺旋环保沙脱水机;
所述一号螺旋环保沙脱水机、集水池及细沙分离旋流器依次连接，集水池和细沙分离旋流器之间通过一号砂浆泵连接以将集水池中的水输送到细沙分离旋流器中，细沙分离旋流器的沙输出口与二号螺旋环保沙脱水机连接，一号螺旋环保沙脱水机和二号螺旋环保沙脱水机的沙输出口均连接有环保沙沙库，二号螺旋环保沙脱水机的水输出口与集水池连接。
2.根据权利要求1所述的焚烧炉渣循环水处理系统，其特征在于，所述一号螺旋环保沙脱水机的组数为两组且并联设置;所述细沙分离旋流器的组数为两组以上且并联设置，每一组细沙分离旋流器均连接有一组一号砂浆泵。
3.根据权利要求1所述的焚烧炉渣循环水处理系统，其特征在于，所述沉淀模块包括依次连接的一级高密沉淀池及二级高密沉淀池，一级高密沉淀池与细沙分离旋流器的水输出端连接。
4.根据权利要求3所述的焚烧炉渣循环水处理系统，其特征在于，所述二级高密沉淀池的组数为两组且并联设置。
5.根据权利要求3所述的焚烧炉渣循环水处理系统，其特征在于，所述一级高密沉淀池及二级高密沉淀池均具有顶部集水槽及浮渣收集槽，一级高密沉淀池的顶部集水槽与二级高密沉淀池连接，二级高密沉淀池的顶部集水槽连接有用于向生产车间提供清水的回用水池。
6.根据权利要求5所述的焚烧炉渣循环水处理系统，其特征在于，所述污泥处理模块包括污泥浓缩池、二号砂浆泵及压滤机，污泥浓缩池和压滤机之间通过二号砂浆泵连接以将污泥浓缩池中的污泥输送到压滤机中，压滤机的出水口与回用水池连接;
所述一级高密沉淀池及二级高密沉淀池的浮渣收集槽均与污泥浓缩池连接，一级高密沉淀池和污泥浓缩池之间设有用于将一级高密沉淀池底部污泥输送至污泥浓缩池的三号砂浆泵，二级高密沉淀池和污泥浓缩池之间设有用于将二级高密沉淀池底部污泥输送至污泥浓缩池的四号砂浆泵。
说明书
一种焚烧炉渣循环水处理系统
技术领域
本实用新型涉及一种焚烧炉渣循环水处理系统。
背景技术
冲洗炉渣后的废水中泥沙和悬浮物含量高，整体偏强碱性，同时，废水经处理后需要重新回到生产车间中循环利用。问题在于，大部分企业都使用直接沉淀过滤的方法对废水进行处理，使得水体不断被污染，且影响生产线工艺的效果。
因此，需要进一步改进。
实用新型内容
本实用新型的目的在于克服上述现有技术存在的不足，而提供一种焚烧炉渣循环水处理系统，其在沉淀模块之前设有脱沙模块，有效处理废水中夹杂的沙，优化废水处理效果。
本实用新型的目的是这样实现的：

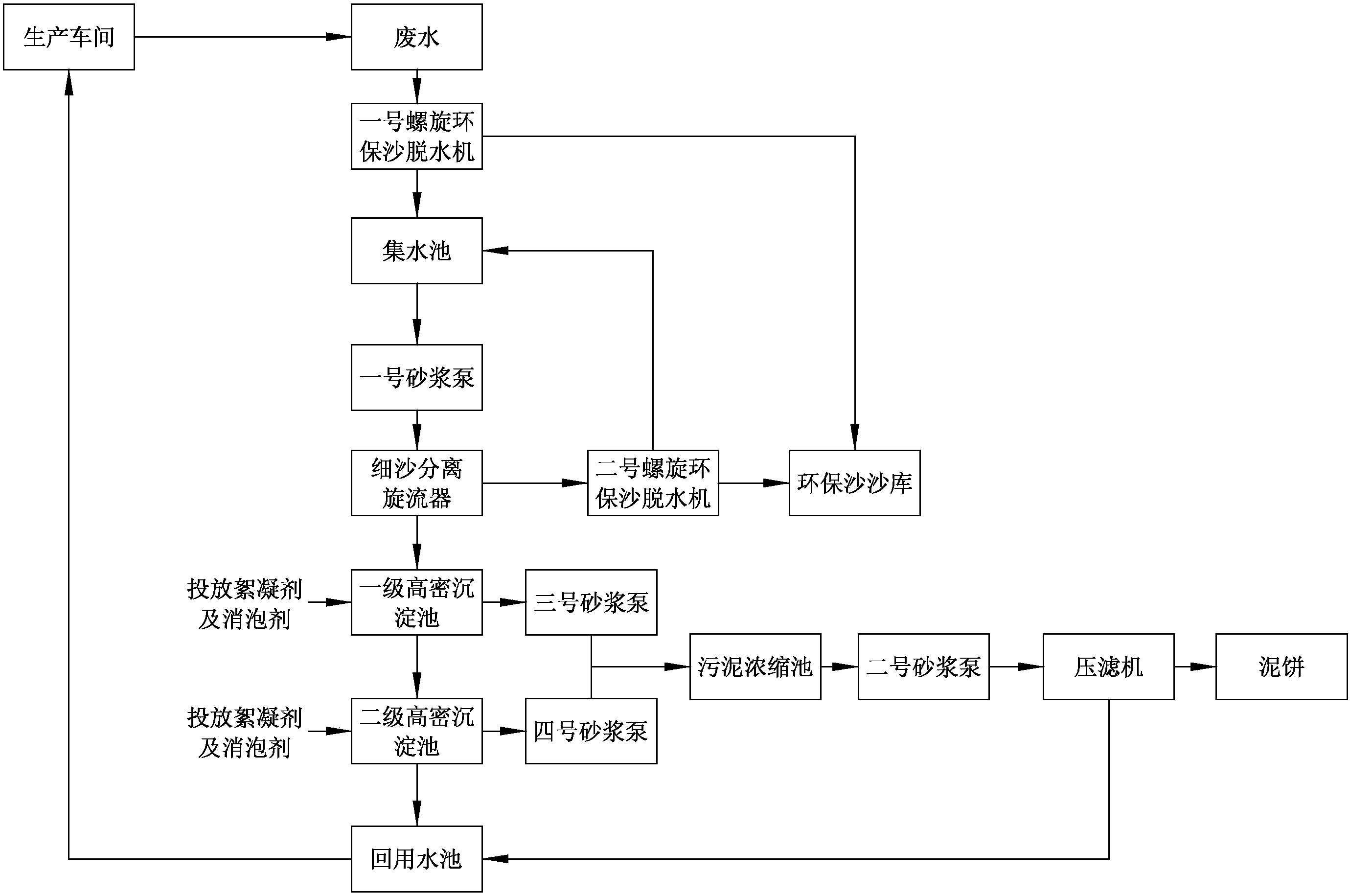

一种焚烧炉渣循环水处理系统，包括依次连接的脱沙模块、沉淀模块及污泥处理模块，脱沙模块包括用于接收生产车间废水的一号螺旋环保沙脱水机、集水池、一号砂浆泵、细沙分离旋流器及二号螺旋环保沙脱水机;
所述一号螺旋环保沙脱水机、集水池及细沙分离旋流器依次连接，集水池和细沙分离旋流器之间通过一号砂浆泵连接以将集水池中的水输送到细沙分离旋流器中，细沙分离旋流器的沙输出口与二号螺旋环保沙脱水机连接，一号螺旋环保沙脱水机和二号螺旋环保沙脱水机的沙输出口均连接有环保沙沙库，二号螺旋环保沙脱水机的水输出口与集水池连接。
所述一号螺旋环保沙脱水机的组数为两组且并联设置;所述细沙分离旋流器的组数为两组以上且并联设置，每一组细沙分离旋流器均连接有一组一号砂浆泵。
所述沉淀模块包括依次连接的一级高密沉淀池及二级高密沉淀池，一级高密沉淀池与细沙分离旋流器的水输出端连接。
所述二级高密沉淀池的组数为两组且并联设置。
所述一级高密沉淀池及二级高密沉淀池均具有顶部集水槽及浮渣收集槽，一级高密沉淀池的顶部集水槽与二级高密沉淀池连接，二级高密沉淀池的顶部集水槽连接有用于向生产车间提供清水的回用水池。
所述污泥处理模块包括污泥浓缩池、二号砂浆泵及压滤机，污泥浓缩池和压滤机之间通过二号砂浆泵连接以将污泥浓缩池中的污泥输送到压滤机中，压滤机的出水口与回用水池连接;
所述一级高密沉淀池及二级高密沉淀池的浮渣收集槽均与污泥浓缩池连接，一级高密沉淀池和污泥浓缩池之间设有用于将一级高密沉淀池底部污泥输送至污泥浓缩池的三号砂浆泵，二级高密沉淀池和污泥浓缩池之间设有用于将二级高密沉淀池底部污泥输送至污泥浓缩池的四号砂浆泵。
本实用新型的有益效果如下：
焚烧炉渣循环水处理系统最终的出水水质(回用水池的水)稳定且能达到清水效果，循环水里的沉淀物(泥沙)大部分收集并外运处理，清水循环回用，实现污染零排放的目标。
