申请日2018.03.26
公开(公告)日2019.01.22
IPC分类号C02F11/12; F23G7/00; B01D45/16; B01D53/00; B01D5/00
摘要
本实用新型公开了结合火电厂能源的污泥干化处置系统，包括干化机、干污泥中间仓、分汽缸、旋风除尘器、冷凝器、废水池、疏水池等，湿污泥送至干化机进行干化处理;低压蒸汽通过分汽缸送至干化机的各路蒸汽，与污泥间接换热后冷却，凝结水通过自动疏水阀及时排出，保证了干化机的换热效果;蒸汽凝结水收集后送回电厂疏水系统再利用;干化后污泥送至干污泥中间仓暂存，再转运至锅炉焚烧;湿污泥干化后蒸发废气通过除尘器进行粉尘分离，再通过冷凝器与冷却水间接换热，废气送至锅炉高温焚烧分解处理;废气中冷凝下来的废水送至污水处理厂统一处理。本系统所有构建物及输送系统采用封闭设计，并设置抽风系统，避免臭气外溢，造成二次污染。
权利要求书

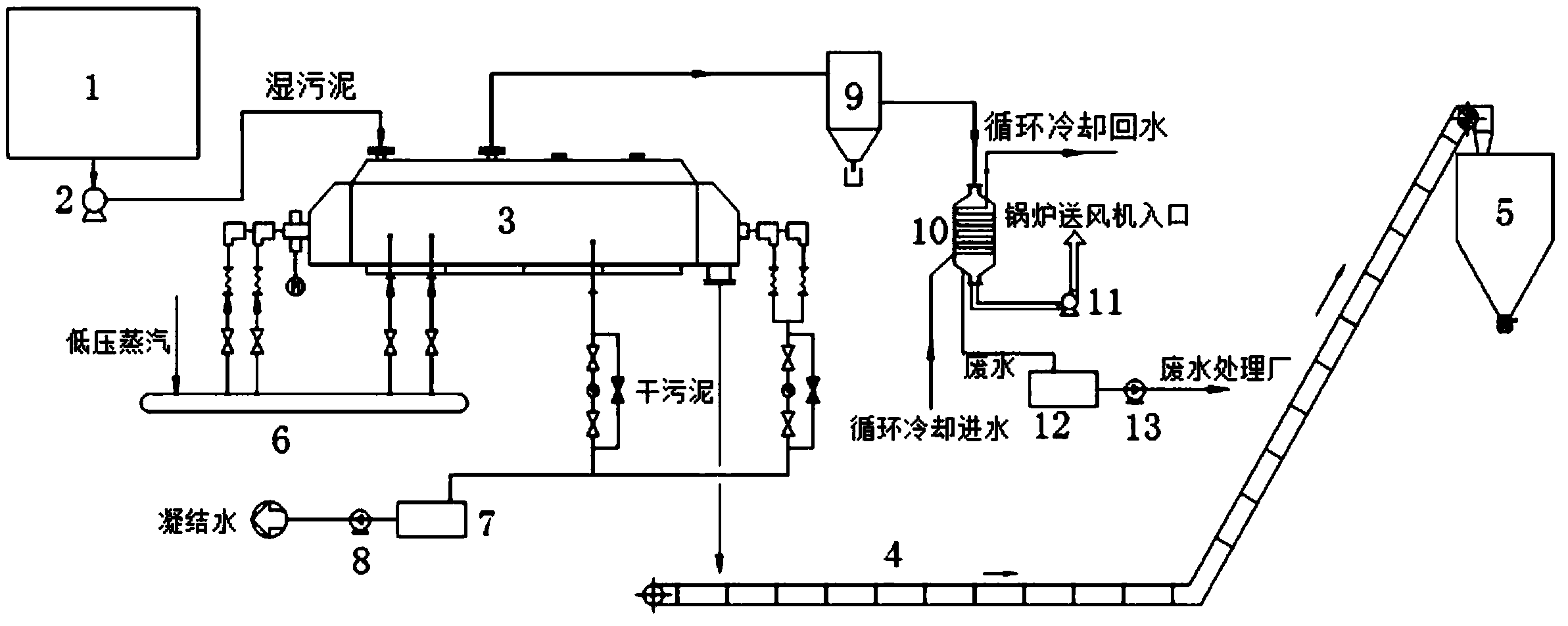

1.结合火电厂能源的污泥干化处置系统，包括顺次连接的存储仓(1)和干化机(3)，其特征在于，该污泥干化处置系统进一步包括
污泥处理系统，包括中间仓(5)，所述中间仓(5)与所述干化机(3)连接;
废气废水处理系统，包括顺次连接的除尘器和冷凝器(10)，所述除尘器与所述干化机(3)连接，所述冷凝器(10)设有两条支路，一条支路连接有锅炉送风机，另一条支路连接有废水池(12)，所述废水池(12)连接有废水处理厂;
循环利用系统，包括分汽缸(6)和疏水箱(7)，所述分汽缸(6)与所述干化机(3)连接，所述干化机(3)与所述疏水箱(7)连接，所述疏水箱(7)连接有火电厂中疏水系统，所述干化机(3)与所述疏水箱(7)设有一自动疏水阀。
2.根据权利要求1所述的结合火电厂能源的污泥干化处置系统，其特征在于，该污泥干化处置系统还包括一螺旋输送泵(2)，所述存储仓(1)与所述螺旋输送泵(2)连接，所述螺旋输送泵(2)与所述干化机(3)连接。
3.根据权利要求1至权利要求2任一所述的结合火电厂能源的污泥干化处置系统，其特征在于，该污泥处理系统还包括输送装置，所述输送装置一端与干化机(3)连接，另一端与所述中间仓(5)连接。
4.根据权利要求3所述的结合火电厂能源的污泥干化处置系统，其特征在于，所述输送装置为刮板输送机(4)。
5.根据权利要求4所述的结合火电厂能源的污泥干化处置系统，其特征在于，所述刮板输送机(4)为封闭式刮板输送机(4)。
6.根据权利要求1所述的结合火电厂能源的污泥干化处置系统，其特征在于，所述除尘器为旋风除尘器(9)。
7.根据权利要求6所述的结合火电厂能源的污泥干化处置系统，其特征在于，所述冷凝器(10)与所述锅炉送风机之间设置一加压风机(11)。
8.根据权利要求7所述的结合火电厂能源的污泥干化处置系统，其特征在于，所述废水池(12)与废水处理厂之间设置一污水泵(13)。
9.根据权利要求1所述的结合火电厂能源的污泥干化处置系统，所述疏水箱(7)与火电厂中疏水系统之间设置一凝结水泵(8)。
10.根据权利要求5至权利要求9任一所述的结合火电厂能源的污泥干化处置系统，所述分汽缸(6)与所述干化机(3)之间设置一调节阀。
说明书
结合火电厂能源的污泥干化处置系统
技术领域
本实用新型属于环境保护和新能源利用领域，具体涉及结合火电厂能源的污泥干化处置系统。
背景技术
随着城市化的不断发展，城市的环境保护是城市发展必不可少的组成部分，要想城市的发展迅速并且稳定，环境的保护是最为重要因素，而环境保护治理当中最为突出的问题就是污水处理和污泥处置，污水处理后的脱水污泥含水率高，成分非常复杂，不仅含大量有机质，而且还含有很多病原微生物，并伴有恶臭，同时还因受接受工业废水的影响，部分工业污泥中还可能含有较多的重金属物质，而这些物质直接或间接地严重危险着动物甚至人类的生命健康，因此解决污水处理和污泥处置的问题是刻不容缓的任务。
目前常用的农用、填埋等污泥处置方式，存在占地面积大、易出现二次污染、能源无法综合利用等缺点，并没有有效地解决问题，反而产生了新的污染物，进一步产生污染;直接入炉焚烧处置方式，存在易造成锅炉腐蚀加剧、烟气处理装置超负荷、燃煤消耗增加等不足之处，并且处理不当使得烟气污染传播，极大程度上对人体的呼吸道产生严重地破坏，因此这两种方式来处理污水污泥都是不妥当的。
而国家对于污水以及污泥的处理也很重视，也制定一系列的方针和政策，并且鼓励采用干化焚烧的联用方式来解决污水污泥处理措施，提高污泥的热能利用效率，并且有效地将污水污泥分开处理，降低二次污染的可能性，并且提高能源循环利用的效果，真正意义上做到了环境资源高效循环利用，保护了生态资源。
但基于干化焚烧联用方式所产生的系统以及具体实施的方式还在摸索中，虽也有相应的设备，但成体化的系统少之又少，因此这方面的系统更是紧迫需要的。
实用新型内容
本实用新型的目的在于提供了一种结合火电厂能源的污泥干化处置系统，包括三个系统并且每个系统针对不同污染源和/或能源进行处理，提高了工作效率，有效地提高污泥的热能利用效率以及降低二次污染的可能性。
本实用新型的目的在于提供了一种结合火电厂能源的污泥干化处置系统，结合火电厂所提供的蒸汽以及冷却循环水，提高了能源的利用率以及资源的循环利用。
为达上述目的，本实用新型的主要技术解决手段是提供结合火电厂能源的污泥干化处置系统，包括顺次连接的存储仓和干化机，其特征在于，该污泥干化处置系统进一步包括
污泥处理系统，包括中间仓，所述中间仓与所述干化机连接;
废气废水处理系统，包括顺次连接的除尘器和冷凝器，所述除尘器与所述干化机连接，所述冷凝器设有两条支路，一条支路连接有锅炉送风机，另一条支路连接有废水池，所述废水池连接有废水处理厂;
循环利用系统，包括分汽缸和疏水箱，所述分汽缸与所述干化机连接，所述干化机与所述疏水箱连接，所述疏水箱连接有火电厂中疏水系统，所述所述干化机与所述疏水箱设有一自动疏水阀。
在一些实施例中，该污泥干化处置系统还包括一螺旋输送泵，所述存储仓与所述螺旋输送泵连接，所述螺旋输送泵与所述干化机连接。
在一些实施例中，该污泥处理系统还包括输送装置，所述输送装置一端与干化机连接，另一端与所述中间仓连接。
在一些实施例中，所述输送装置为刮板输送机。
在一些实施例中，所述刮板输送机为封闭式刮板输送机。
在一些实施例中，所述除尘器为旋风除尘器。
在一些实施例中，所述冷凝器与所述锅炉送风机之间设置一加压风机。
在一些实施例中，所述废水池与废水处理厂之间设置一污水泵。
在一些实施例中，所述疏水箱与火电厂中疏水系统之间设置一凝结水泵。
在一些实施例中，所述分汽缸与所述干化机之间设置一调节阀。
