申请日2016.08.01
公开(公告)日2017.02.08
IPC分类号E03F5/10; E03F3/02; E03C1/01
摘要
本实用新型公开了一种有利于废水利用的淋浴房，它包括淋浴门以及设置在淋浴室地板上的淋浴箱;所述的淋浴箱的上板为向下凹陷的网板，在淋浴箱内竖直设置有溢流管，所述溢流管的上端口低于上板的最低点，溢流管的下端与淋浴房地板上设置的排水管连通;所述淋浴箱的下部出水口与增压水箱连通，所述增压水箱的出水口通过管路与坐便器的蓄水箱连通;它将用户平时洗浴后的水进行过滤回收，作为坐便器的冲水，极大的节约了生活用水，提高了生活用水的使用效率，节省了生活开支。
权利要求书

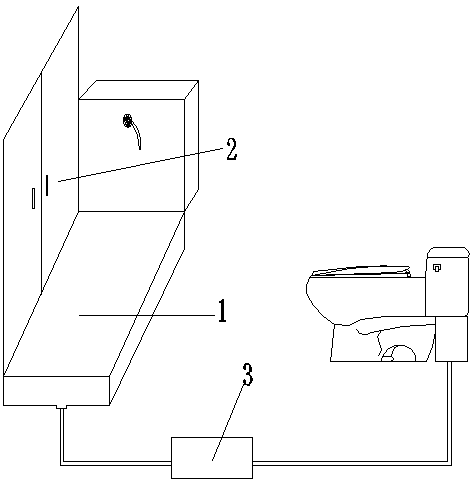

1.一种有利于废水利用的淋浴房，其特征在于：它包括淋浴门(2)以及设置在淋浴室地板上的淋浴箱(1);所述的淋浴箱(1)的上板(4)为向下凹陷的球面网板，在淋浴箱(1)内竖直设置有溢流管(5)，所述溢流管(5)的上端口低于上板的最低点，溢流管的下端与淋浴房地板上设置的排水管(6)连通;所述淋浴箱的下部出水口(7)与增压水箱(3)连通，所述增压水箱(3)的出水口通过管路与坐便器的蓄水箱连通。
说明书
一种有利于废水利用的淋浴房
技术领域
本实用新型属于水循环利用装置领域，具体涉及一种有利于废水利用的淋浴房。
背景技术
现有的卫生间所使用淋浴的下水直接排至卫生间下水管或地漏中，造成了极大水资源的浪费，与现在社会所提倡的环保节约的口号极其不协调一致，如何将淋浴间水资源进行循环净化使用，是现在社会统一关注和急需解决的问题。
实用新型内容
本实用新型的目的是针对上述现有技术的不足而提供一种有利于废水利用的淋浴房。
本实用新型的目的是这样实现的：一种有利于废水利用的淋浴房，它包括淋浴门以及设置在淋浴室地板上的淋浴箱;所述的淋浴箱的上板为向下凹陷的网板，在淋浴箱内竖直设置有溢流管，所述溢流管的上端口低于上板的最低点，溢流管的下端与淋浴房地板上设置的排水管连通;所述淋浴箱的下部出水口与增压水箱连通，所述增压水箱的出水口通过管路与坐便器的蓄水箱连通。
本实用新型的原理及有益效果是：本实用新型的淋浴房将用户平时洗浴后的水进行过滤回收，作为坐便器的冲水，极大的节约了生活用水，提高了生活用水的使用效率，节省了生活开支。
