摘要
本实用新型公开了一种可远程监控船舶废水的水质分析仪，包括工艺设备、监测设备和工业控制机，所述工艺设备包括进口隔离阀、过滤器、离心泵、除气器、止回阀、排水阀、出口隔离阀、减压阀、气动过滤调节器、第一常闭电磁阀、第二常闭电磁阀、第三常闭电磁阀、第一止回阀、第二止回阀、第三止回阀、电机和变频器，所述监测设备包括压力计、PH传感器、PAH光学传感器、浊度光学传感器、流量计，所述工业控制机包括工控机、通讯模块和数据处理模块，所述工业控制机通过北斗卫星连接远程监测终端，北斗卫星通过北斗卫星通信模块连接远程监测终端。本实用新型可以实现实时数据的正常传输的船舶废气清洁系统的污水排放监测系统。
权利要求书
1.一种可远程监控船舶废水的水质分析仪，其特征在于：包括工艺设备、监测设备和工业控制机，所述工艺设备包括进口隔离阀(1)、过滤器(2)、离心泵(3)、除气器(5)、止回阀(6)、排水阀(8)、出口隔离阀(12)、减压阀(13)、气动过滤调节器(14)、第一常闭电磁阀(15)、第二常闭电磁阀(16)、第三常闭电磁阀(17)、第一止回阀(18)、第二止回阀(19)、第三止回阀(20)、电机和变频器，所述监测设备包括压力计(4)、PH传感器(7)、PAH光学传感器(9)、浊度光学传感器(10)、流量计(11)，所述工业控制机包括工控机、通讯模块和数据处理模块，所述工业控制机通过北斗卫星(23)连接远程监测终端(21)，北斗卫星(23)通过北斗卫星通信模块(22)连接远程监测终端(21);所述进口隔离阀(1)通过管线依次连接过滤器(2)、离心泵(3)、压力计(4)、止回阀(6)、除气器(5)，除气器(5)顶部通过管线连接PH传感器(7)后通过排水阀(8)、PAH光学传感器(9)、浊度光学传感器(10)、流量计(11)，流量计(11)另一端通过管线连接出口隔离阀(12)到流线出口或通过减压阀(13)到机柜排泄点;所述PH传感器(7)依次连接有第一止回阀(18)、第一常闭电磁阀(15)、气动过滤调节器(14)，所述PAH光学传感器(9)依次连接有第二止回阀(19)、第二常闭电磁阀(16)、气动过滤调节器(14)，所述浊度光学传感器(10)依次连接有第三止回阀(20)、第三常闭电磁阀(17)、第二常闭电磁阀(16)、气动过滤调节器(14);所述工业控制机与进口隔离阀(1)、过滤器(2)、离心泵(3)、压力计(4)、除气器(5)、止回阀(6)、PH传感器(7)、排水阀(8)、PAH光学传感器(9)、浊度光学传感器(10)、流量计(11)、出口隔离阀(12)、减压阀(13)、气动过滤调节器(14)、第一常闭电磁阀(15)、第二常闭电磁阀(16)、第三常闭电磁阀(17)、第一止回阀(18)、第二止回阀(19)、第三止回阀(20)均电性连接。
2.如权利要求1所述的一种可远程监控船舶废水的水质分析仪，其特征在于：所述过滤器(2)为Y型过滤器。
3.如权利要求1所述的一种可远程监控船舶废水的水质分析仪，其特征在于：所述排水阀(8)为手动三通排水阀。
4.如权利要求1所述的一种可远程监控船舶废水的水质分析仪，其特征在于：所述第一止回阀(18)、第二止回阀(19)、第三止回阀(20)均为气动止回阀。
5.如权利要求1所述的一种可远程监控船舶废水的水质分析仪，其特征在于：所述北斗卫星(23)通过短信通信方式与工业控制机相连。
6.如权利要求1所述的一种可远程监控船舶废水的水质分析仪，其特征在于：所述数据处理模块通过电缆与工艺设备、监测设备均电性连接。
说明书
一种可远程监控船舶废水的水质分析仪
【技术领域】
本实用新型涉及水质监测的技术领域，特别是可远程监控的船舶废气洗涤水中的PAH+、PH、浊度等监测的水质分析仪的技术领域。
【背景技术】
利用废气清洁系统能有效降低燃烧高硫油所产生废气中污染物的浓度，使其排放满足IMO要求。湿式洗涤器能够去除排放废气中的污染物，但是这种方法的问题在于需要处理淋洗水的排放，这些淋洗水包含了对环境和人类健康有害的多环芳烃PAH等污染物，在排入大海之前，需要监测淋洗水中PAH的浓度，同时监测PH值、浊度等其他水质参数。
为了加强船舶污水排放的管理，有必要把系统运行的实时信息传递到岸上的船舶运行管理中心，从而对船舶废气清洁系统的污水排放情况进行实时监控。
【实用新型内容】
本实用新型的目的就是解决现有技术中的问题，提出一种可远程监控船舶废水的水质分析仪，可以实现实时数据的正常传输的船舶废气清洁系统的污水排放监测系统。
为实现上述目的，本实用新型提出了一种可远程监控船舶废水的水质分析仪，包括工艺设备、监测设备和工业控制机，所述工艺设备包括进口隔离阀、过滤器、离心泵、除气器、止回阀、排水阀、出口隔离阀、减压阀、气动过滤调节器、第一常闭电磁阀、第二常闭电磁阀、第三常闭电磁阀、第一止回阀、第二止回阀、第三止回阀、电机和变频器，所述监测设备包括压力计、PH传感器、PAH光学传感器、浊度光学传感器、流量计，所述工业控制机包括工控机、通讯模块和数据处理模块，所述工业控制机通过北斗卫星连接远程监测终端，北斗卫星通过北斗卫星通信模块连接远程监测终端;所述进口隔离阀通过管线依次连接过滤器、离心泵、压力计、止回阀、除气器，除气器顶部通过管线连接PH传感器后通过排水阀、PAH光学传感器、浊度光学传感器、流量计，流量计另一端通过管线连接出口隔离阀到流线出口或通过减压阀到机柜排泄点;所述PH传感器依次连接有第一止回阀、第一常闭电磁阀、气动过滤调节器，所述 PAH光学传感器依次连接有第二止回阀、第二常闭电磁阀、气动过滤调节器，所述浊度光学传感器依次连接有第三止回阀、第三常闭电磁阀、第二常闭电磁阀、气动过滤调节器;所述工业控制机与进口隔离阀、过滤器、离心泵、压力计、除气器、止回阀、PH传感器、排水阀、PAH光学传感器、浊度光学传感器、流量计、出口隔离阀、减压阀、气动过滤调节器、第一常闭电磁阀、第二常闭电磁阀、第三常闭电磁阀、第一止回阀、第二止回阀、第三止回阀均电性连接。
作为优选，所述过滤器为Y型过滤器。
作为优选，所述排水阀为手动三通排水阀。
作为优选，所述第一止回阀、第二止回阀、第三止回阀均为气动止回阀。
作为优选，所述北斗卫星通过短信通信方式与工业控制机相连，实现对现场数据获取以及工艺设备控制。
作为优选，所述数据处理模块通过电缆与工艺设备、监测设备均电性连接。
本实用新型的有益效果：本实用新型可以实现实时数据的正常传输的船舶废气清洁系统的污水排放监测系统。

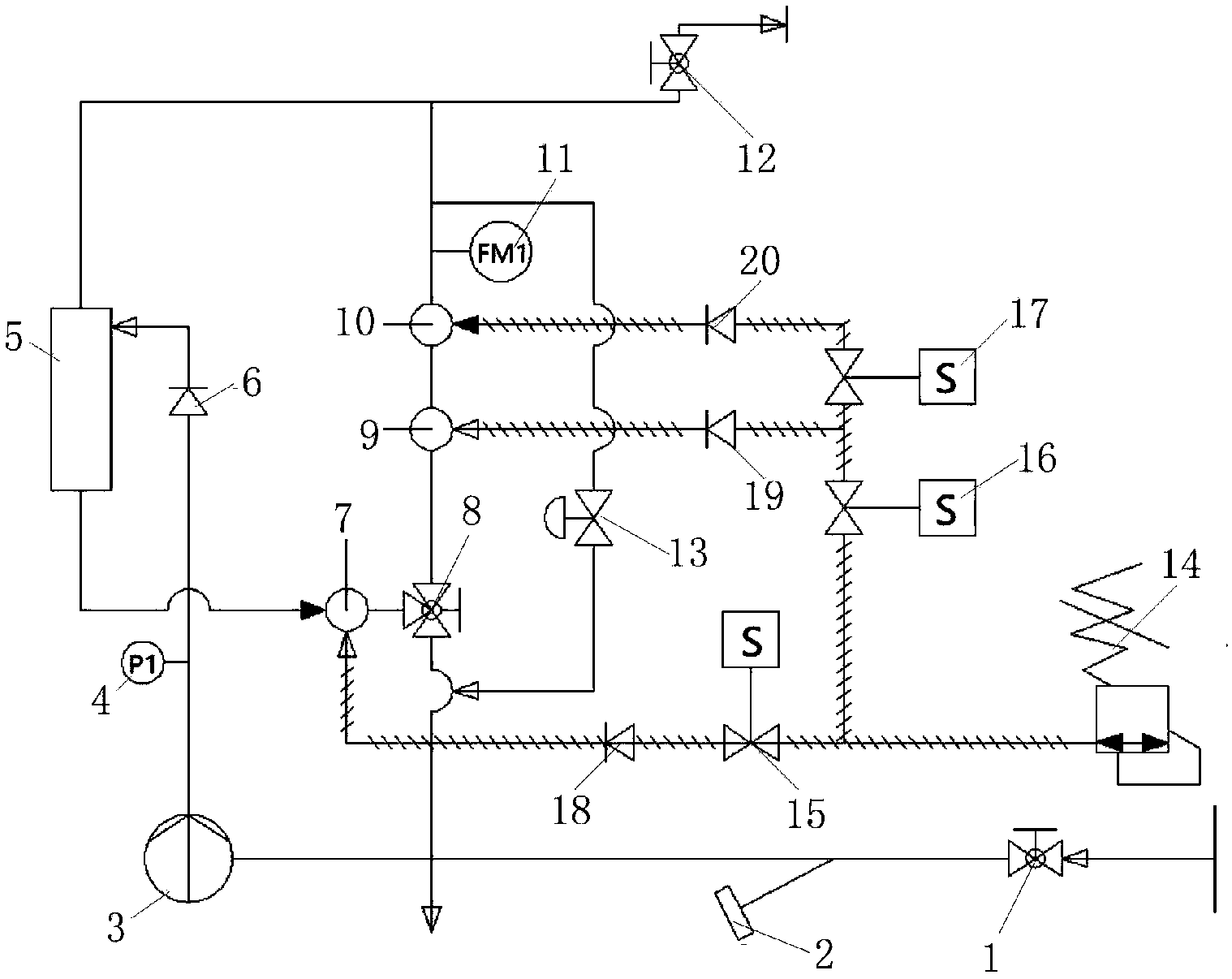

本实用新型的特征及优点将通过实施例结合附图进行详细说明。
