申请日2016.08.01
公开(公告)日2017.04.05
IPC分类号C02F11/12
摘要
本实用新型公开了一种新型污泥低温干化处理系统，主要由供热单元、低温干化单元、热量回收单元和冷凝排放单元组成，供热单元设于低温干化单元的底部中央，与低温干化单元相连通;热量回收单元设于低温干化单元上表面的两侧，冷凝排放单元与低温干化单元、热量回收单元通过管路连通。本实用新型有效克服了现有技术中的种种缺点而具高度产业利用价值。
权利要求书
1.一种新型污泥低温干化处理系统，其特征在于，所述污泥低温干化处理系统主要由供热单元、低温干化单元、热量回收单元和冷凝排放单元组成，供热单元设于低温干化单元的底部中央，与低温干化单元相连通;热量回收单元设于低温干化单元上表面的两侧，冷凝排放单元与低温干化单元、热量回收单元通过管路连通。
2.如权利要求1所述的新型污泥低温干化处理系统，其特征在于，所述污泥低温干化处理系统包括低温干化箱体、热泵、干热空气收集箱体、压滤脱水污泥入口、污泥传送带装置、湿热空气收集箱体、湿热空气回排管道、蒸汽冷凝室、蒸汽冷凝水排放管道和蒸汽凝结热量排放管道;热泵和干热空气收集箱体设于低温干化箱体底部，干热空气收集箱体与低温干化箱体相连通，污泥传送带位于干热空气收集箱体的两侧;湿热空气收集箱体设于低温干化箱体上表面的两侧，湿热空气收集箱体通过湿热空气回排管道与蒸汽冷凝室相连。
3.如权利要求2所述的新型污泥低温干化处理系统，其特征在于，所述低温干化箱体为正方体，边长为1-10m。
4.如权利要求2所述的新型污泥低温干化处理系统，其特征在于，所述污泥传送带为两列，每一列的数量为3-10个;污泥传送带长度范围为0.8-8m。
5.如权利要求2所述的新型污泥低温干化处理系统，其特征在于，所述蒸汽冷凝室为长方体，高度范围为0.5-7m，长度范围为0.2-2m，宽度范围为0.5-5m。
6.如权利要求2所述的新型污泥低温干化处理系统，其特征在于，所述干热空气收集箱体为长方体，长度范围为0.5-7m，宽度范围为0.1-1m，高度范围为0.1-1m。
7.如权利要求2所述的新型污泥低温干化处理系统，其特征在于，所述湿热空气收集箱体为长方体，长度范围为0.5-7m，宽度范围为0.1-0.5m，高度范围为0.1-1m。
说明书
一种新型污泥低温干化处理系统
技术领域
本实用新型属于工业废水处理技术领域，具体涉及一种新型污泥低温干化处理系统。
背景技术
在工业废水的各种处理方法中，生化处理环节因其经济性和稳定性，已经成为了降解水体COD、氨氮、磷等主要水体污染物的主流处理手段。通常情况下，生化污泥在经过一段时间的降解工作之后就会失去活性，而失去活性的生化污泥会成为一个新的污染源，必须进行集中处理。因为生化污泥往往含有较高的含水率，因此，脱水干化工作不必不可少。对其处理过程主要分为如下步骤：
1.用压滤脱水机对含水污泥进行物理脱水，此步骤可以有效去除生化污泥裹挟的水分;
2.用干化法进一步对污泥内部的水分进行蒸发，实现深度脱水。
而干化法的核心是设计一个能有效利用热量的蒸发系统。传统的干化做法是持续地将干热空气打入到放置有含水污泥的箱体中，干热空气与污泥中的水分发生作用，将水分蒸发，以湿热空气的形式，将污泥中的水分进行转移。而此类方法的一个最大的缺点就是无法利用湿热空气中的热量，把这些热量白白地排放到了外界空气中，造成了很大的资源浪费。
因此，开发一种能够将干热空气与含水污泥进行充分接触，同时又能够利用到排放湿热空气中的热量的干化方法，在未来的很长一段时间内都将是污泥干化系统的一个主流发展方向。
发明内容
为了克服现有技术中的上述缺陷，本实用新型提供了一种新型污泥低温干化处理系统。
一种新型污泥低温干化处理系统，其特征在于，所述污泥低温干化处理系统主要由供热单元、低温干化单元、热量回收单元和冷凝排放单元组成，供热单元设于低温干化单元的底部中央，与低温干化单元相连通;热量回收单元设于低温干化单元上表面的两侧，冷凝排放单元与低温干化单元、热量回收单元通过管路连通。

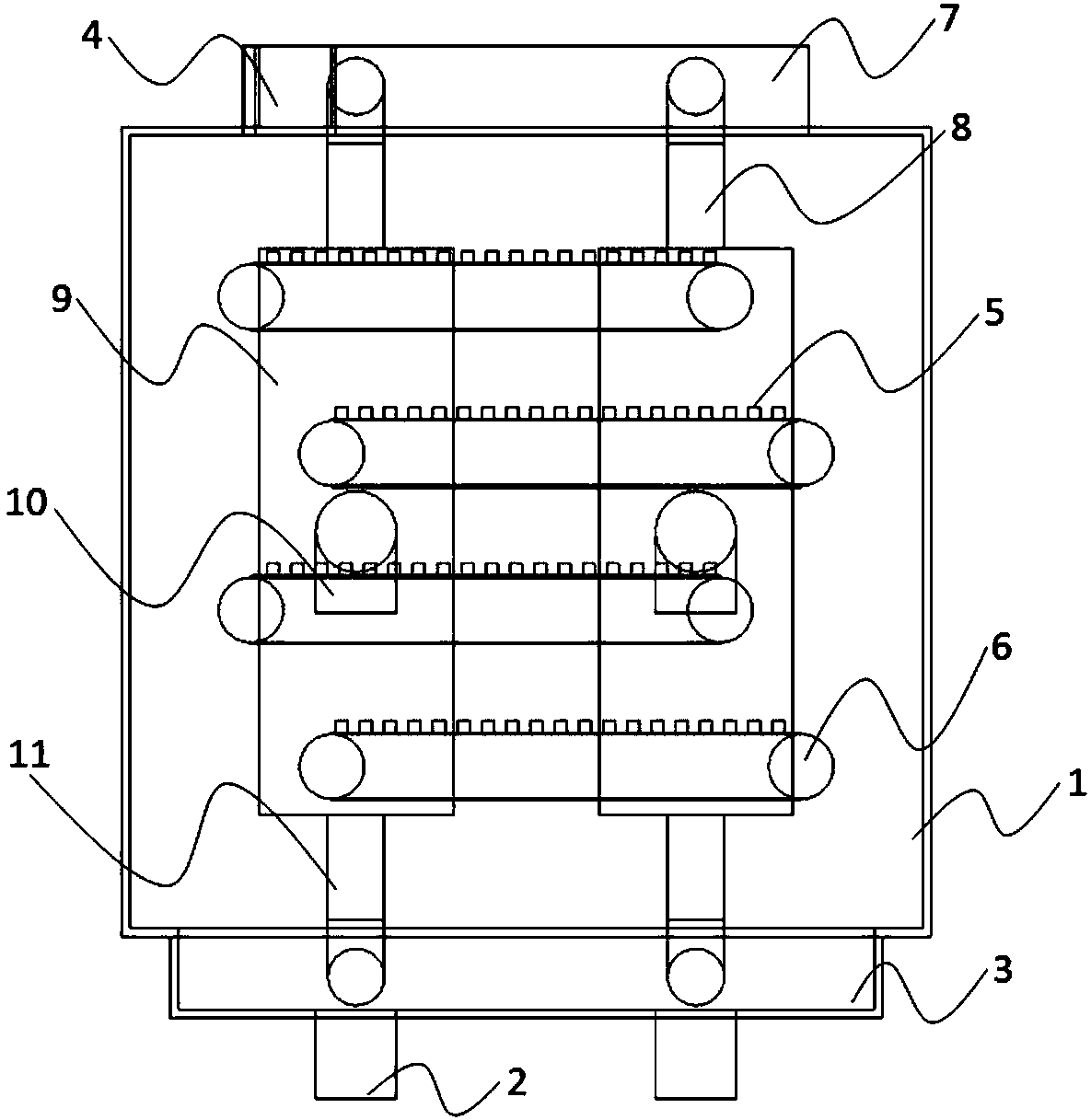

进一步地，所述污泥低温干化处理系统包括低温干化箱体、热泵、干热空气收集箱体、压滤脱水污泥入口、污泥传送带装置、湿热空气收集箱体、湿热空气回排管道、蒸汽冷凝室、蒸汽冷凝水排放管道和蒸汽凝结热量排放管道;热泵和干热空气收集箱体设于低温干化箱体底部，干热空气收集箱体与低温干化箱体相连通，污泥传送带位于干热空气收集箱体的两侧;湿热空气收集箱体设于低温干化箱体上表面的两侧，湿热空气收集箱体通过湿热空气回排管道与蒸汽冷凝室相连。
所述低温干化箱体为正方体，边长为1-10m。
所述污泥传送带为两列，每一列的数量为3-10个;污泥传送带长度范围为0.8-8m。
所述蒸汽冷凝室为长方体，高度范围为0.5-7m，长度范围为0.2-2m，宽度范围为0.5-5m。
所述干热空气收集箱体为长方体，长度范围为0.5-7m，宽度范围为0.1-1m，高度范围为0.1-1m。
所述湿热空气收集箱体为长方体，长度范围为0.5-7m，宽度范围为0.1-0.5m，高度范围为0.1-1m。
湿热空气回排管道和蒸汽凝结热量回排管道的管道直径的范围为0.1-1m。
本实用新型将热泵和干热空气收集箱体设置于低温干化箱体底部的中心位置，两个热泵持续向位于箱体底部中心位置的干热空气收集箱体内输入干热空气，干热空气收集箱体与低温干化箱体为连通状态，可以将干热空气不断地从底部中心位置导入到低温干化箱体内。通过压滤进行完脱水处理的含水污泥通过压滤脱水污泥入口处进入到低温干化箱体内，污泥通过入口之后落在了污泥传送带装置上，第一条污泥传送带为顺时针旋转，可以将污泥传送到第二条污泥传送带上，第二条污泥传送带为逆时针旋转，将污泥传送到第三条污泥传送带上，第三条污泥传送带为顺时针方向旋转，将污泥传送到最后一条传送带上，干化后的污泥脱落到箱体底部，可以做集中处理。
湿热空气收集箱体的位置设置在低温干化箱体上表面的两侧，而干热空气由低温干化箱体底部的中心位置进入。整个干热空气在箱体内部的流向为由中心到两边，这个流向正好为含水污泥传送带的位置，因此，保证了干热空气和含水污泥的有效接触，干化效果更好。
湿热空气经过湿热空气收集箱体后由湿热空气回排管道导入到蒸汽冷凝室中，蒸汽冷凝室设置在低温干化箱体的两侧，有效节约了占地面积。湿热空气通过蒸汽冷凝室将水汽冷凝之后放出热量，热量通过蒸汽凝结热量回排管道输送到干热空气收集箱体内部，做到热量的回用，冷凝水通过蒸汽冷凝水排放管道排放;
本实用新型系统的整个干化工作的温度范围为35-45℃。
