申请日2018.03.27
公开(公告)日2019.01.29
IPC分类号C02F9/04
摘要
本实用新型公开的移动式管道疏通及污水快速处理装置，包括设置在集成箱体内的如下结构：柱塞泵高压管道疏通装置、真空负压吸污箱、防腐离心垃圾过滤装置、絮凝混合搅拌装置、游动环片叠螺式固液分离装置、调节混合搅拌装置、多重过滤装置和真空打包装置;多重过滤装置的出液口连通回用水箱进口;水环式真空泵吸抽装置和空气压缩机分别连接真空负压吸污箱，使真空负压吸污箱内产生负压抽吸力。本实用新型采用集成结构，方便移动，广泛适用于建筑施工场所、临时安置点等;通过柱塞泵高压管道疏通装置实现堵塞管道、池子的疏通，通过真空打包装置将处理后的污物进行封装打包，污水处理更卫生、环保、高效、便捷、实用，减少污水二次污染。
权利要求书
1.移动式管道疏通及污水快速处理装置，包括集成箱体，所述集成箱体内设置有柱塞泵高压管道疏通装置、水环式真空泵吸抽装置、空气压缩机、真空负压吸污箱、防腐离心垃圾过滤装置、絮凝剂溶解箱、絮凝混合搅拌装置和游动环片叠螺式固液分离装置，其特征在于：还设置有调节剂溶解箱、调节混合搅拌装置、多重过滤装置和真空打包装置;其中：所述真空负压吸污箱的进口连通所述集成箱体上开设的进污口，所述真空负压吸污箱的出口连通所述防腐离心垃圾过滤装置的进口，所述防腐离心垃圾过滤装置的出液口连通所述絮凝混合搅拌装置的进口，所述防腐离心垃圾过滤装置的出固口连通所述集成箱体上开设的出料口;所述水环式真空泵吸抽装置和所述空气压缩机分别连接所述真空负压吸污箱，使所述真空负压吸污箱内产生负压的抽吸力;所述絮凝剂溶解箱的出口连通所述絮凝混合搅拌装置的拌料口;所述絮凝混合搅拌装置的出口连通所述游动环片叠螺式固液分离装置的进口，所述游动环片叠螺式固液分离装置的出液口连通所述调节混合搅拌装置的进口，所述游动环片叠螺式固液分离装置的出固口连通所述出料口;所述调节剂溶解箱的出口连通所述调节混合搅拌装置的拌料口;所述调节混合搅拌装置的出口连通所述多重过滤装置;所述多重过滤装置的出液口连通所述集成箱体上开设的排污口，所述多重过滤装置的出固口连通所述出料口，所述真空打包装置的出口对应所述出料口设置。
2.如权利要求1所述的移动式管道疏通及污水快速处理装置，其特征在于：所述柱塞泵高压管道疏通装置的出口端连接有拆卸式疏通管道，拆卸式疏通管道的出口能连通所述真空负压吸污箱实现自清洗。
3.如权利要求2所述的移动式管道疏通及污水快速处理装置，其特征在于：所述柱塞泵高压管道疏通装置包括疏通电机、疏通管道和疏通杆，所述疏通电机驱动疏通杆，所述疏通杆以能伸缩的方式设置在所述疏通管道内。
4.如权利要求3所述的移动式管道疏通及污水快速处理装置，其特征在于：所述疏通杆以能脉冲抖动的方式设置在所述疏通管道内。
说明书
移动式管道疏通及污水快速处理装置
技术领域
本实用新型涉及一种污水处理装置，特别是涉及一种车载的移动式管道疏通及污水快速处理装置。
背景技术
现有污水处理多采用固定式系统，其往往与收集后的污水水源一一配套设置，且在调试与正常运行阶段需要专门操作员。对于短期或移动式排放污水水源，如建筑施工场所、临时居民安置点、污水直排突发情况等，由于污水水源的短期性，不便于采用成本高、周期长的固定式污水处理设施。
有鉴于此，有必要研发一种污水处理装置。
实用新型内容
有鉴于此，本实用新型的目的在于提供一种移动式且适用于临时污水处理的移动式管道疏通及污水快速处理装置。
为了达成上述目的，本实用新型的解决方案是：

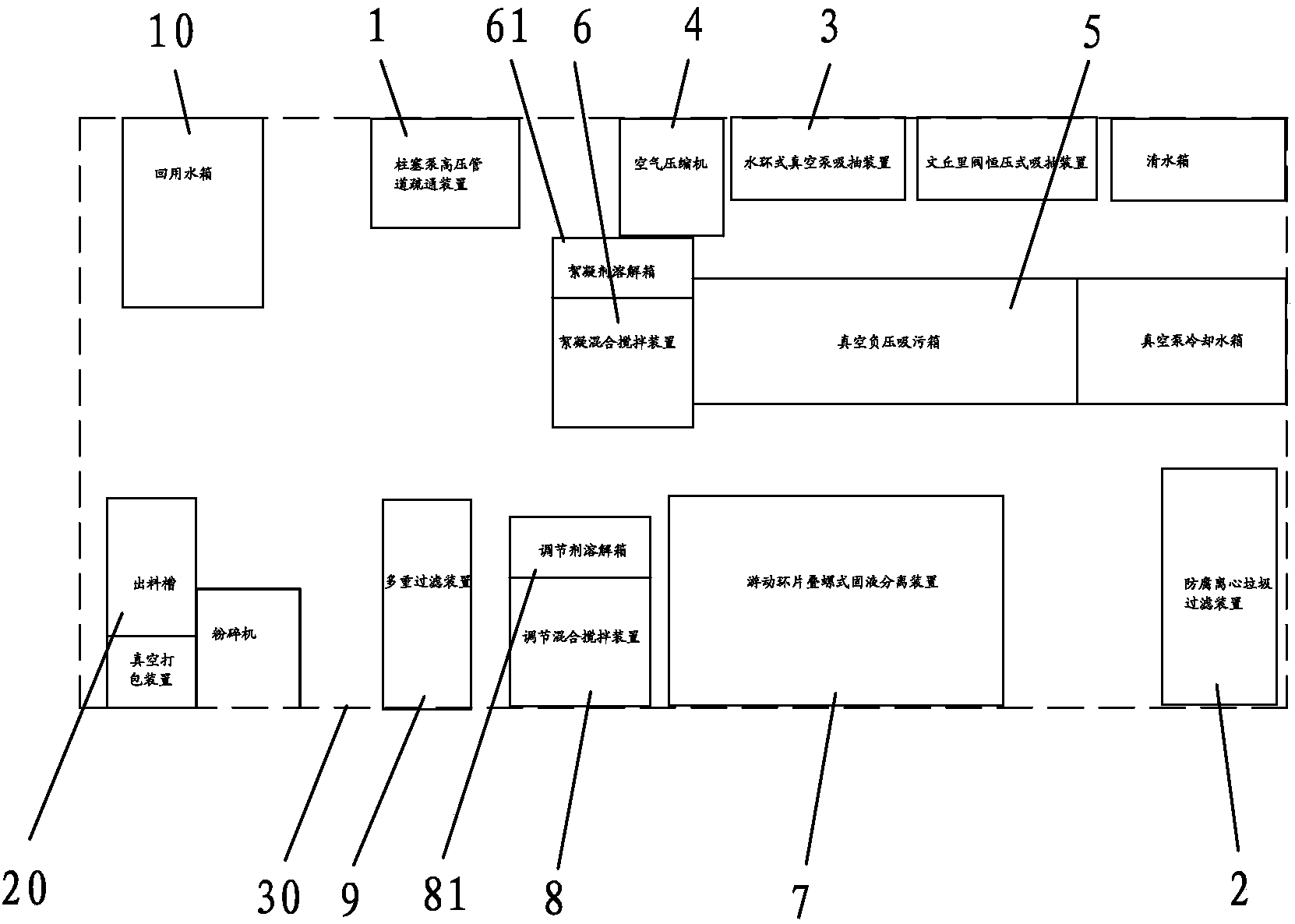

移动式管道疏通及污水快速处理装置，包括集成箱体，所述集成箱体内设置有柱塞泵高压管道疏通装置、水环式真空泵吸抽装置、空气压缩机、真空负压吸污箱、防腐离心垃圾过滤装置、絮凝剂溶解箱、絮凝混合搅拌装置和游动环片叠螺式固液分离装置;还设置有调节剂溶解箱、调节混合搅拌装置、多重过滤装置和真空打包装置;其中：所述真空负压吸污箱的进口连通所述集成箱体上开设的进污口，所述真空负压吸污箱的出口连通所述防腐离心垃圾过滤装置的进口，所述防腐离心垃圾过滤装置的出液口连通所述絮凝混合搅拌装置的进口，所述防腐离心垃圾过滤装置的出固口连通所述集成箱体上开设的出料口;所述水环式真空泵吸抽装置和所述空气压缩机分别连接所述真空负压吸污箱，使所述真空负压吸污箱内产生负压的抽吸力;所述絮凝剂溶解箱的出口连通所述絮凝混合搅拌装置的拌料口;所述絮凝混合搅拌装置的出口连通所述游动环片叠螺式固液分离装置的进口，所述游动环片叠螺式固液分离装置的出液口连通所述调节混合搅拌装置的进口，所述游动环片叠螺式固液分离装置的出固口连通所述出料口;所述调节剂溶解箱的出口连通所述调节混合搅拌装置的拌料口;所述调节混合搅拌装置的出口连通所述多重过滤装置;所述多重过滤装置的出液口连通所述集成箱体上开设的排污口，所述多重过滤装置的出固口连通所述出料口，所述真空打包装置的出口对应所述出料口设置。
所述塞泵高压管道疏通装置的出口端连接有拆卸式疏通管道，拆卸式疏通管道的出口能连通所述真空负压吸污箱实现自清洗。
所述塞泵高压管道疏通装置包括疏通电机、疏通管道和疏通杆，所述疏通电机驱动疏通杆，所述疏通杆以能伸缩的方式设置在所述疏通管道内。
所述疏通杆以能脉冲抖动的方式设置在所述疏通管道内。
采用上述方案后，本实用新型具有以下有益效果：
一、采用集成在一起的结构，这样方便移动，能广泛适用于建筑施工场所、临时居民安置点、污水直排突发情况;而且通过回用水，在清水源短缺的情况下，也可通过回用水进行补水，使本装置正常运行;通过柱塞泵高压管道疏通装置可疏通管道，消除管道堵塞，还可通过高压对污水池内结块污物进行打散、稀释;通过真空打包装置将处理后的污物进行封装打包，提高效率，使污水处理更卫生、便捷、合理、实用，减少污水二次污染。
二、本案采用水环式真空泵吸抽装置，利用水冷方式使工作性能较之前更加稳定。
