申请日2018.03.27
公开(公告)日2018.09.14
IPC分类号E02F5/28; A01K61/80; A01K63/04
摘要
一种污水景观水质清洁装置，包括底座，底座的一侧上部开设条形槽，条形槽的前面和外侧均与外界相通，条形槽的内侧固定安装倒T型轨，倒T型轨的前端伸出条形槽外，倒T型轨的水平轨内侧与条形槽从的内侧固定连接，且倒T型轨的竖直轨的高度方向垂直于条形槽的底面，倒T型轨上活动安装倒T型座，倒T型座上带有动力装置，倒T型座能够沿倒T型轨滑动，倒T型座位于条形槽内。本发明通过饵料筒和下料管的相互配合，能够将工作区域中的景观鱼引开，防止工作过程中对景观鱼造成误伤或误打捞，避免对景观鱼造成伤害和过度惊吓，从而避免影响景观鱼的正常生长，且能够避免景观鱼死伤对景观水体造成进一步污染。
权利要求书
1.一种污水景观水质清洁装置，其特征在于：包括底座(1)，底座(1)的一侧上部开设条形槽(2)，条形槽(2)的前面和外侧均与外界相通，条形槽(2)的内侧固定安装倒T型轨(3)，倒T型轨(3)的前端伸出条形槽(2)外，倒T型轨(3)的水平轨内侧与条形槽从(2)的内侧固定连接，且倒T型轨(3)的竖直轨的高度方向垂直于条形槽(2)的底面，倒T型轨(3)上活动安装倒T型座(4)，倒T型座(4)上带有动力装置，倒T型座(4)能够沿倒T型轨(3)滑动，倒T型座(4)位于条形槽(2)内，倒T型座(4)的外侧设有饵料筒(5)，饵料筒(5)的顶面开口，饵料筒(5)的底面固定连接下料管(6)的上端，下料管(6)分别同时与饵料筒(5)、外界相通，倒T型座(4)的外侧固定连接数个支撑杆(11)的下端，支撑杆(11)的上端分别固定连接饵料筒(5)和下料管(6)的内侧，倒T型轨(3)上活动安装滑动座(7)，滑动座(7)为倒T型结构，滑动座(7)能够沿倒T型轨(3)滑动，滑动座(7)位于倒T型座(4)前方，滑动座(7)的背面固定连接数根缆绳(29)的一端，缆绳(29)的另一端分别同时固定连接倒T型座(4)的前面，底座(1)的一侧下部开设矩形槽(8)，矩形槽(8)的外侧与外界相通，矩形槽(8)的内侧通过轴承连接螺杆(9)的一端，螺杆(9)的另一端固定安装齿轮(10)，螺杆(9)与齿轮(10)的中心线共线，螺杆(9)上套装一个固定套(12)，固定套(12)位于齿轮(10)内侧，固定套(12)的内壁与螺杆(9)的外周接触配合，固定套(12)的顶面和底面分别固定连接导向杆(13)的一端，导向杆(13)分别与固定套(12)之间有夹角α，α=135-165°，矩形槽(8)的内侧顶部和底部分别固定连接对应的导向杆(13)的另一端，螺杆(9)上螺纹安装螺套(14)，螺套(14)与螺杆(9)螺纹配合，每根导向杆(13)上活动安装滑套(15)，滑套(15)能够分别沿对应的导向杆(13)滑动，滑套(15)的顶面分别开设竖向的通孔(16)，螺套(14)的顶面和底面分别固定连接竖杆(17)的一端，竖杆(17)分别从对应的通孔(16)内穿过，且竖杆(17)的外周分别与对应的通孔(16)的内壁接触配合，滑套(15)能够沿竖杆(17)滑动，滑套(15)的外侧分别固定连接横杆(18)的一端，两根横杆(18)相互平行，矩形槽(8)的外部设有剪叉杆(19)，剪叉杆(19)的一侧两端分别同时铰接连接对应的横杆(18)的另一端，滑动座(7)的底面固定连接连杆(28)的上端，连杆(28)的下端固定连接齿条(20)的顶面前侧，底座(1)的前面一侧开设透槽(21)，透槽(21)与矩形槽(8)内部相通，齿条(20)从透槽(21)内穿过，齿条(20)位于齿轮(10)上方且与之啮合，剪叉杆(19)的底面铰接安装拦网(22)，拦网(22)由数根短杆相互铰接而成;底座(1)的顶面固定安装反铲工作装置;底座(1)的底面两侧分别固定安装履带轮(23)。
2.根据权利要求1所述的一种污水景观水质清洁装置，其特征在于：所述的下料管(6)为方形结构，下料管(6)的内壁外侧铰接连接挡板(24)的顶面，挡板(24)的底面能够与下料管(6)的内壁内侧接触配合，下料管(6)的外侧开设螺孔(25)，螺孔(25)与下料管(6)内部相通，螺孔(25)内螺纹安装螺栓(26)，螺栓(26)与螺孔(25)螺纹配合，螺栓(26)的内端能够与挡板(24)的外侧接触配合。
3.根据权利要求1所述的一种污水景观水质清洁装置，其特征在于：所述的反铲工作装置的铲斗外周开设数个泄水孔(27)，泄水孔(27)均与铲斗内部相通，泄水孔(27)均匀分布于铲斗外周。
4.根据权利要求1所述的一种污水景观水质清洁装置，其特征在于：所述的饵料筒(5)的下部为漏斗形结构。
5.根据权利要求1所述的一种污水景观水质清洁装置，其特征在于：所述的固定套(12)的顶面和底面分别固定连接条形板(30)的一端，条形板(30)的一侧另一端分别开设导向孔(31)，导向孔(31)的两端分别与矩形槽(8)内部相通，横杆(18)分别从对应的导向孔(31)内穿过。
6.根据权利要求1所述的一种污水景观水质清洁装置，其特征在于：所述的倒T型轨(3)的前面开设不透眼螺孔(32)，不透眼螺孔(32)内螺纹安装限位螺栓(33)，限位螺栓(33)与不透眼螺孔(32)螺纹配合。
说明书
一种污水景观水质清洁装置
技术领域
本发明属于园林景观技术领域领域，具体地说是一种污水景观水质清洁装置。
背景技术
随着生活水平的提高以及环境保护意识的增强，景观水已经成为生活小区或者城市整体环境不可或缺的组成部分。城市绿地、公园建设和大型标志性建筑中，景观河道越来越常见。人们喂养水中的鱼时，投入过多的食物以及鱼类的排泄物会对水体造成污染，水生植物的季节性死亡、腐烂也会对水体造成污染，这些污染物会沉积到河底，经过一定时间后分解，释放到水体中造成污染。现有景观水质清洁装置大多只对水质进行净化，水底的底泥没有有效的方式清理，依旧会对水体造成污染。
发明内容
本发明提供一种污水景观水质清洁装置，用以解决现有技术中的缺陷。
本发明通过以下技术方案予以实现：

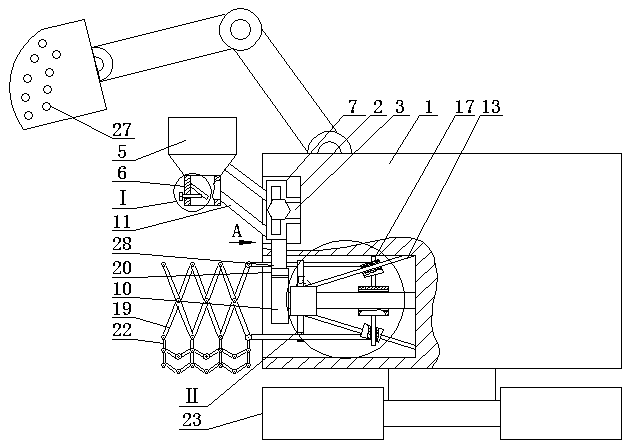

一种污水景观水质清洁装置，包括底座，底座的一侧上部开设条形槽，条形槽的前面和外侧均与外界相通，条形槽的内侧固定安装倒T型轨，倒T型轨的前端伸出条形槽外，倒T型轨的水平轨内侧与条形槽从的内侧固定连接，且倒T型轨的竖直轨的高度方向垂直于条形槽的底面，倒T型轨上活动安装倒T型座，倒T型座上带有动力装置，倒T型座能够沿倒T型轨滑动，倒T型座位于条形槽内，倒T型座的外侧设有饵料筒，饵料筒的顶面开口，饵料筒的底面固定连接下料管的上端，下料管分别同时与饵料筒、外界相通，倒T型座的外侧固定连接数个支撑杆的下端，支撑杆的上端分别固定连接饵料筒和下料管的内侧，倒T型轨上活动安装滑动座，滑动座为倒T型结构，滑动座能够沿倒T型轨滑动，滑动座位于倒T型座前方，滑动座的背面固定连接数根缆绳的一端，缆绳的另一端分别同时固定连接倒T型座的前面，底座的一侧下部开设矩形槽，矩形槽的外侧与外界相通，矩形槽的内侧通过轴承连接螺杆的一端，螺杆的另一端固定安装齿轮，螺杆与齿轮的中心线共线，螺杆上套装一个固定套，固定套位于齿轮内侧，固定套的内壁与螺杆的外周接触配合，固定套的顶面和底面分别固定连接导向杆的一端，导向杆分别与固定套之间有夹角α，α=135-165°，矩形槽的内侧顶部和底部分别固定连接对应的导向杆的另一端，螺杆上螺纹安装螺套，螺套与螺杆螺纹配合，每根导向杆上活动安装滑套，滑套能够分别沿对应的导向杆滑动，滑套的顶面分别开设竖向的通孔，螺套的顶面和底面分别固定连接竖杆的一端，竖杆分别从对应的通孔内穿过，且竖杆的外周分别与对应的通孔的内壁接触配合，滑套能够沿竖杆滑动，滑套的外侧分别固定连接横杆的一端，两根横杆相互平行，矩形槽的外部设有剪叉杆，剪叉杆的一侧两端分别同时铰接连接对应的横杆的另一端，滑动座的底面固定连接连杆的上端，连杆的下端固定连接齿条的顶面前侧，底座的前面一侧开设透槽，透槽与矩形槽内部相通，齿条从透槽内穿过，齿条位于齿轮上方且与之啮合，剪叉杆的底面铰接安装拦网，拦网由数根短杆相互铰接而成;底座的顶面固定安装反铲工作装置;底座的底面两侧分别固定安装履带轮。
如上所述的一种污水景观水质清洁装置，所述的下料管为方形结构，下料管的内壁外侧铰接连接挡板的顶面，挡板的底面能够与下料管的内壁内侧接触配合，下料管的外侧开设螺孔，螺孔与下料管内部相通，螺孔内螺纹安装螺栓，螺栓与螺孔螺纹配合，螺栓的内端能够与挡板的外侧接触配合。
如上所述的一种污水景观水质清洁装置，所述的反铲工作装置的铲斗外周开设数个泄水孔，泄水孔均与铲斗内部相通，泄水孔均匀分布于铲斗外周。
如上所述的一种污水景观水质清洁装置，所述的饵料筒的下部为漏斗形结构。
如上所述的一种污水景观水质清洁装置，所述的固定套的顶面和底面分别固定连接条形板的一端，条形板的一侧另一端分别开设导向孔，导向孔的两端分别与矩形槽内部相通，横杆分别从对应的导向孔内穿过。
如上所述的一种污水景观水质清洁装置，所述的倒T型轨的前面开设不透眼螺孔，不透眼螺孔内螺纹安装限位螺栓，限位螺栓与不透眼螺孔螺纹配合。
本发明的优点是：本发明通过履带轮移动，待本发明停靠在景观河道岸边，本发明工作时启动倒T型座上的动力装置，使倒T型座向前方移动，使用者将鱼食倒入饵料筒内，随着倒T型座的移动，鱼食从下料管向下坠落，能够吸引景观鱼群追随鱼食向前移动，倒T型座的前面能够与滑动座的背面接触配合，从而能够带动滑动座向前移动，滑动座通过连杆和齿条固定连接，滑动座能够带动齿条向前移动，齿条与齿轮啮合，从而能够带动齿轮转动，螺杆与齿轮固定连接，螺杆与齿轮同步转动，通过固定套、导向杆和矩形槽之间的相互配合，能够使螺杆的中心线垂直于矩形槽的内侧，通过竖杆、滑套和通孔的相互配合，使得螺套无法随螺杆转动，螺杆转动时螺套朝向齿轮水平移动，竖杆分别从对应的通孔内穿过，且竖杆的外周分别与对应的通孔的内壁接触配合，从而能够带动滑套随螺套移动，由于滑套套装在导向杆上，导向杆与水平面之间有夹角，从而使得滑套斜朝向齿轮且趋近于螺杆移动，能够带动横杆向矩形槽外移动，且横杆趋近于螺杆移动，从而能够使剪叉杆及拦网伸展开，能够对景观鱼群进行阻隔，将景观鱼群阻隔在工作区域外，通过反铲工作装置清理河道内的底泥。本发明通过饵料筒和下料管的相互配合，能够将工作区域中的景观鱼引开，防止工作过程中对景观鱼造成误伤或误打捞，避免对景观鱼造成伤害和过度惊吓，从而避免影响景观鱼的正常生长，且能够避免景观鱼死伤对景观水体造成进一步污染，通过滑动座、连杆、齿条、齿轮、螺杆、固定套、导向杆、螺套、滑套、竖杆和横杆之间的相互配合，能够展开剪叉杆和拦网，阻隔景观鱼群回游，倒T型座的移动和剪叉杆、拦网的伸缩共用一套动力装置，结构更加简单，便于维修保养，当饵料筒经过矩形槽后才会带动剪叉杆和拦网伸展，确保拦网将工作区域内的景观鱼隔离在外，通过反铲工作装置挖掘河道底泥，避免底泥中对水体造成污染的杂物分解释放到水体中，从而避免对水体造成二次污染，且挖掘过程中能够搅动水体，能够起到曝气的作用，增加水体中的氧含量，有利于水体的自我修复，挖掘完成后，控制倒T型座向后移动，当缆绳随着倒T型座的后移绷直后，倒T型座能够带动滑动座向后移动，从而能够收拢剪叉杆和拦网，通过在拦网上设置收束装置进一步收拢拦网，收束装置为线绳或挂钩，从而能够缩小本装置所占空间，履带轮能够适应崎岖路况，便于本装置移动。
