申请日2018.03.28
公开(公告)日2019.01.04
IPC分类号B01F7/18; B01F11/00; C02F3/34
摘要
本实用新型公开了一种城市污水处理设备用混合装置，包括反应容器，所述反应容器的顶部设置有投药口，反应容器的顶部分别焊接有第一固定块和第二固定块，第一固定块位于投药口的一侧，反应容器的顶部开设有第一连通孔，且第一连通孔位于第一固定块和第二固定块之间，第一固定块和第二固定块之间焊接有连接杆，第一固定块的一侧开设有第一凹槽，第一凹槽的内壁上开设有环型滑槽，第一凹槽内转动安装有丝杆，丝杆的一端贯穿第二固定块并焊接第二锥形齿轮，丝杆上焊接有多个第一滑块，第一滑块与环型滑槽的侧壁滑动连接。本实用新型能够对搅拌叶片进行移动和转动，使得药物和污水充分混合，结构简单，使用方便。
权利要求书

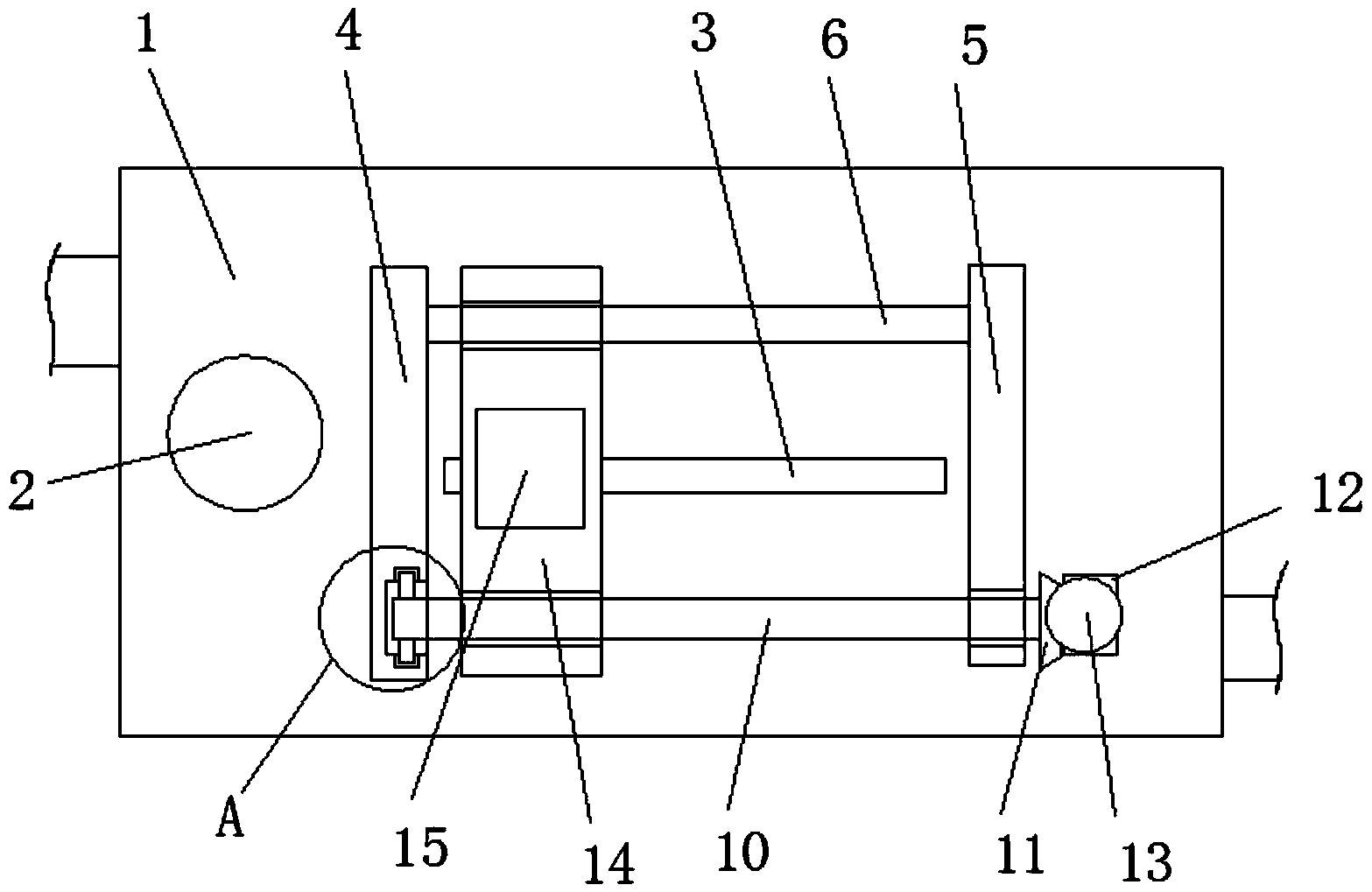

1.一种城市污水处理设备用混合装置，包括反应容器(1)，其特征在于，所述反应容器(1)的顶部设置有投药口(2)，反应容器(1)的顶部分别焊接有第一固定块(4)和第二固定块(5)，第一固定块(4)位于投药口(2)的一侧，反应容器(1)的顶部开设有第一连通孔(3)，且第一连通孔(3)位于第一固定块(4)和第二固定块(5)之间，第一固定块(4)和第二固定块(5)之间焊接有连接杆(6)，第一固定块(4)的一侧开设有第一凹槽(7)，第一凹槽(7)的内壁上开设有环型滑槽(8)，第一凹槽(7)内转动安装有丝杆(10)，丝杆(10)的一端贯穿第二固定块(5)并焊接第二锥形齿轮(11)，丝杆(10)上焊接有多个第一滑块(9)，第一滑块(9)与环型滑槽(8)的侧壁滑动连接,反应容器(1)的顶部焊接有第一旋转电机(12)，第一旋转电机(12)的输出轴上焊接有第一锥形齿轮(13)，且第一锥形齿轮(13)与第二锥形齿轮(11)相啮合;
所述丝杆(10)与连接杆(6)上套设有同一个第三固定块(14)，第三固定块(14)一端活动套设在连接杆(6)上，第三固定块(14)的另一端螺纹套设在丝杆(10)上，第三固定块(14)的顶部固定安装有第二旋转电机(15)，第二旋转电机(15)的输出轴延伸至反应容器(1)内，第二旋转电机(15)的输出轴活动安装在第一连通孔(3)内，第二旋转电机(15)的输出轴上焊接有多个搅拌叶片(16)。
2.根据权利要求1所述的一种城市污水处理设备用混合装置，其特征在于，所述第三固定块(14)上开设有螺纹孔，且丝杆(10)螺纹安装在螺纹孔内。
3.根据权利要求1所述的一种城市污水处理设备用混合装置，其特征在于，所述第三固定块(14)上开设有第二连通孔，连接杆(6)活动安装在第二连通孔内。
4.根据权利要求1所述的一种城市污水处理设备用混合装置，其特征在于，所述第三固定块(14)的顶部开设有第三连通孔，第二旋转电机(15)的输出轴转动安装在第三连通孔内。
5.根据权利要求1所述的一种城市污水处理设备用混合装置，其特征在于，所述第一旋转电机(12)上安装有螺栓，第一旋转电机(12)通过螺栓固定安装在反应容器(1)的顶部。
6.根据权利要求1所述的一种城市污水处理设备用混合装置，其特征在于，所述反应容器(1)的两侧分别设有进水口和出水口。
说明书
一种城市污水处理设备用混合装置
技术领域
本实用新型涉及城市污水处理技术领域，尤其涉及一种城市污水处理设备用混合装置。
背景技术
随着国家对环保要求越来越高，城市生活过程中所产生的污水必须要经过相应的污水处理设备处理达标后才可进行排放，城市污水处理设备中需要对污水投放微生物菌群制剂与污水进行混合，从而降低污水的有害物质，现有的城市污水处理设备用混合装置，存在着混合不充分的问题，因此我们提出了一种城市污水处理设备用混合装置用于解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种城市污水处理设备用混合装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种城市污水处理设备用混合装置，包括反应容器，所述反应容器的顶部设置有投药口，反应容器的顶部分别焊接有第一固定块和第二固定块，第一固定块位于投药口的一侧，反应容器的顶部开设有第一连通孔，且第一连通孔位于第一固定块和第二固定块之间，第一固定块和第二固定块之间焊接有连接杆，第一固定块的一侧开设有第一凹槽，第一凹槽的内壁上开设有环型滑槽，第一凹槽内转动安装有丝杆，丝杆的一端贯穿第二固定块并焊接第二锥形齿轮，丝杆上焊接有多个第一滑块，第一滑块与环型滑槽的侧壁滑动连接,反应容器的顶部焊接有第一旋转电机，第一旋转电机的输出轴上焊接有第一锥形齿轮，且第一锥形齿轮与第二锥形齿轮相啮合;
所述丝杆与连接杆上套设有同一个第三固定块，第三固定块一端活动套设在连接杆上，第三固定块的另一端螺纹套设在丝杆上，第三固定块的顶部固定安装有第二旋转电机，第二旋转电机的输出轴延伸至反应容器内，第二旋转电机的输出轴活动安装在第一连通孔内，第二旋转电机的输出轴上焊接有多个搅拌叶片。
优选的，所述第三固定块上开设有螺纹孔，且丝杆螺纹安装在螺纹孔内。
优选的，所述第三固定块上开设有第二连通孔，连接杆活动安装在第二连通孔内。
优选的，所述第三固定块的顶部开设有第三连通孔，第二旋转电机的输出轴转动安装在第三连通孔内。
优选的，所述第一旋转电机上安装有螺栓，第一旋转电机通过螺栓固定安装在反应容器的顶部。
优选的，所述反应容器的两侧分别设有进水口和出水口。
与现有技术相比，本实用新型的有益效果：
通过第二旋转电机和搅拌叶片的配合，实现了对反应容器内的污水进行搅拌的目的，启动第二旋转电机，第二旋转电机的输出轴带动搅拌叶片转动，搅拌叶片的转动使得搅拌叶片对反应容器内的污水进搅拌，通过第一旋转电机、第一锥形齿轮、第二锥形齿轮、丝杆和第三固定块的配合，实现了固定块移动的目的，启动第一旋转电机，第一旋转电机的输出轴的转动带动第一锥形齿轮的转动，第一锥形齿轮的转动带动第二锥形齿轮的转动，第二锥形齿轮的转动带动丝杆的转动，由于第三固定块与丝杆为螺纹连接，所以丝杆的转动带动第三固定块的移动。
本实用新型能够对搅拌叶片进行移动和转动，使得药物和污水充分混合，结构简单，使用方便。
