申请日2018.07.18
公开(公告)日2018.11.23
IPC分类号C02F9/14; C02F101/30
摘要
本发明公开了一种环保型可循环使用污水处理设备，属于污水处理领域。一种环保型可循环使用污水处理设备，包括进水管和细过滤池，还包括依次连通的厌氧池、缺氧池、好氧池、第一膜池、厌氧池、好氧池、第二膜池和出水管;所述的出水管另一端连接离心过滤装置的净水入水口;所述的净化层由外而内依次为活性炭层、药剂颗粒层和固定化微生物层，所述的净化层中间穿插连接有固定骨架;污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
权利要求书

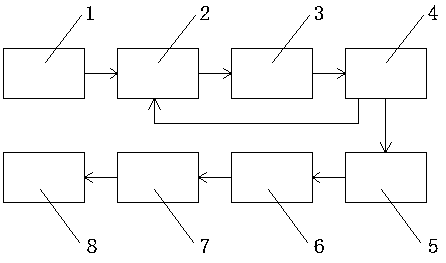

1.一种环保型可循环使用污水处理设备，包括进水管和细过滤池，其特征在于：还包括依次连通的厌氧池(1)、缺氧池(2)、好氧池(3)、第一膜池(4)、厌氧池(5)、好氧池(6)、第二膜池(7)和出水管(8)，所述的进水管一端连接污水池，另一端连接细过滤池，所述的细过滤池通过细过滤管道连接厌氧池(1)，所述的第一膜池(4)通过回流管与缺氧池(2)连通;
所述的出水管(8)另一端连接离心过滤装置(9)的净水入水口(13)，离心过滤装置(9)包括净水装置(10)，所述的净水装置(10)底端设置有净水出口(11)，所述的净水装置(10)上方螺纹连接拱形罩(12)，所述的拱形罩(12)正上方设置有净水入水口(13)，所述的净水装置(10)的内部底端固定连接支撑架(14)的一端，所述的支撑架(14)的另一端固定连接电机(15)，所述的电机(15)通过旋转轴(16)连接转盘(17)，所述的转盘上方螺纹连接有拱形的净水罩(18)，所述的净水罩(18)外部由金属镂空层(19)，内部为净化层(20)，所述的转盘(17)的正中间设置有一个圆形固定块(21)，所述的圆形固定块(21)的四周固定连接多个弹簧(22)的一端，所述的弹簧(22)的另一端固定连接多孔固定化微生物球(23);
所述的净化层(20)由外而内依次为活性炭层(24)、药剂颗粒层(25)和固定化微生物层。
2.根据权利要求1所述的一种环保型可循环使用污水处理设备，其特征在于：所述的活性炭吸附层(24)中掺杂稻杆和破旧衣服。
3.根据权利要求1所述的一种环保型可循环使用污水处理设备，其特征在于：所述的药剂颗粒层(25)为镂空状。
说明书
一种环保型可循环使用污水处理设备
技术领域
本发明涉及污水处理领域，更具体地说，涉及一种环保型可循环使用污水处理设备。
背景技术
好氧池的作用是让活性污泥进行有氧呼吸，进一步把有机物分解成无机物，去除污染物的功能，运行好是要控制好含氧量及微生物的其他各需条件的最佳，这样才能是微生物具有最大效益的进行有氧呼吸;厌氧处理是利用厌氧菌的作用，去除废水中的有机物，通常需要时间较长，厌氧过程可分为水解阶段、酸化阶段和甲烷化阶段;
缺氧池是相对厌氧和好氧来讲，一般是指溶解氧控制在0.2-0.5mg/l之间的生化系统;当存在大量硝酸盐、亚硝酸盐和充足的有机物时，可在该池(区)内进行反硝化脱氮反应;
目前随着人口的增多，经济的发展，工厂林立，导致了越来越多的水资源的污染，污水的治理刻不容缓。
发明内容
为解决上述问题，本发明采用如下的技术方案。
一种环保型可循环使用污水处理设备，包括进水管和细过滤池，还包括依次连通的厌氧池、缺氧池、好氧池、第一膜池、厌氧池、好氧池、第二膜池和出水管，所述的进水管一端连接污水池，另一端连接细过滤池，所述的细过滤池通过细过滤管道连接厌氧池，所述的第一膜池通过回流管与缺氧池连通;
所述的出水管另一端连接离心过滤装置的净水入水口，离心过滤装置包括净水装置，所述的净水装置底端设置有净水出口，所述的净水装置上方螺纹连接拱形罩，所述的拱形罩正上方设置有净水入水口，所述的净水装置的内部底端固定连接支撑架的一端，所述的支撑架的另一端固定连接电机，所述的电机通过旋转轴连接转盘，所述的转盘上方螺纹连接有拱形的净水罩，所述的净水罩外部由金属镂空层，内部为净化层，所述的转盘的正中间设置有一个圆形固定块，所述的圆形固定块的四周固定连接多个弹簧的一端，所述的弹簧的另一端固定连接多孔固定化微生物球;
所述的净化层由外而内依次为活性炭层、药剂颗粒层和固定化微生物层，所述的净化层中间穿插连接有固定骨架。
优选地，所述的活性炭吸附层中掺杂稻杆和破旧衣服。
优选地，所述的药剂颗粒层为镂空状。
有益效果
相比于现有技术，本发明的优点在于：污水经过一系列污水的处理过程，从而实现对污水的全方面的净化处理提高了污水的净化程度。
