申请日2018.07.18
公开(公告)日2018.11.13
IPC分类号C02F9/14; C02F103/18
摘要
本发明公开了脱硫废水一体化处理设备,属于脱硫废水领域。脱硫废水一体化处理设备,包括进水管,还包括依次连通的粗过滤池、细过滤池、厌氧池、第一缺氧池、好氧池、第二缺氧池、膜池和出水管,所述的进水管一端连接污水池,另一端连通粗过滤池,所述的好氧池通过回流管与第一缺氧池连通,所述的粗过滤池远离细过滤池的内壁上设置有交流电磁铁,所述的交流电磁铁下端设置有金属盛放盒,所述的细过滤池和厌氧池之间通过细过滤管道连接;所述的出水管另一端连接离心过滤装置的净水入水口;所述的出水管内设置有紫外线杀菌装置;污水经过一系列污水的处理过程,从而实现对污水的全方面的净化处理提高了污水的净化程度。
权利要求书

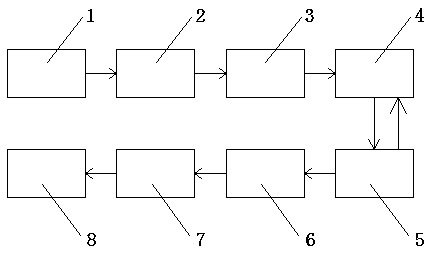

1.脱硫废水一体化处理设备,包括进水管,其特征在于:还包括依次连通的粗过滤池(1)、细过滤池(2)、厌氧池(3)、第一缺氧池(4)、好氧池(5)、第二缺氧池(6)、膜池(7)和出水管(8),所述的进水管一端连接污水池,另一端连通粗过滤池(1),所述的好氧池(5)通过回流管与第一缺氧池(4)连通,所述的粗过滤池(1)远离细过滤池(2)的内壁上设置有交流电磁铁,所述的交流电磁铁下端设置有金属盛放盒,所述的细过滤池(2)和厌氧池(3)之间通过细过滤管道连接;
所述的出水管(8)另一端连接离心过滤装置(9)的净水入水口(13),离心过滤装置(9)包括净水装置(10),所述的净水装置(10)底端设置有净水出口(11),所述的净水装置(10)上方螺纹连接拱形罩(12),所述的拱形罩(12)正上方设置有净水入水口(13),所述的净水装置(10)的内部底端固定连接支撑架(14)的一端,所述的支撑架(14)的另一端固定连接电机(15),所述的电机(15)通过旋转轴(16)连接转盘(17),所述的转盘上方螺纹连接有拱形的净水罩(18),所述的净水罩(18)外部由金属镂空层(19),内部为净化层(20),所述的转盘(17)的正中间设置有一个圆形固定块(21),所述的圆形固定块(21)的四周固定连接多个弹簧(22)的一端,所述的弹簧(22)的另一端固定连接多孔固定化微生物球(23);
所述的出水管(8)内设置有紫外线杀菌装置,所述的紫外线杀菌装置由太阳能电池板(24)、蓄电池和紫外线杀菌灯组成,所述的太阳能电池板(24)电连接蓄电池,所述的蓄电池电连接紫外线杀菌,所述的太阳能电池板(24)为圆形,在圆形的边缘处等间距的设置有四个光敏电阻(25),太阳能电池板(24)通过旋转装置(26)连接支撑柱上,所述的光敏电阻(25)连接单片机,所述的蓄电池还电连接旋转装置(26)和单片机。
2.根据权利要求1所述的脱硫废水一体化处理设备,其特征在于:所述的净化层内部设置有不锈钢骨架。
说明书
脱硫废水一体化处理设备
技术领域
本发明涉及脱硫废水领域,更具体地说,涉及脱硫废水一体化处理设备。
背景技术
好氧池的作用是让活性污泥进行有氧呼吸,进一步把有机物分解成无机物,去除污染物的功能,运行好是要控制好含氧量及微生物的其他各需条件的最佳,这样才能是微生物具有最大效益的进行有氧呼吸;厌氧处理是利用厌氧菌的作用,去除废水中的有机物,通常需要时间较长,厌氧过程可分为水解阶段、酸化阶段和甲烷化阶段;
缺氧池是相对厌氧和好氧来讲,一般是指溶解氧控制在0.2-0.5mg/l之间的生化系统;当存在大量硝酸盐、亚硝酸盐和充足的有机物时,可在该池(区)内进行反硝化脱氮反应;
大多数燃煤电厂利用了一些类型的烟道气脱硫(FGD)。一个常见的实施例是使用湿式涤气器和碱性试剂(例如石灰石、石灰等)从锅炉所产生的烟道气中吸收二氧化硫。碱性反应物与二氧化硫发生反应而形成不溶性钙化合物(例如亚硫酸钙、硫酸钙等),然后将所述不溶性钙化合物从FGD废水(“排放”)中分离(借助于澄清器-浓缩器、水力旋流器等)。其余FGD废水含有数量可变的悬浮固体和金属以及较高量的氯离子。FGD废水中的高氯化物含量限制了其再用于洗气器中。除具有腐蚀性之外,废水中的高氯化物含量还降低了脱硫效率。因此,为了使湿式涤气器中的氯离子浓度维持在可接受的水平(例如小于15,000ppm),FGD废水中的大部分必须排出。排出之前,可以对废水进行初次和二次处理,包括沉降、化学沉淀(例如凝结、絮凝)、生物学处理和蒸发。鉴于与处理和排出FGD废水有关的成本,因此期望新颖的处理方法。
发明内容
为解决上述问题,本发明采用如下的技术方案。
脱硫废水一体化处理设备,包括进水管,还包括依次连通的粗过滤池、细过滤池、厌氧池、第一缺氧池、好氧池、第二缺氧池、膜池和出水管,所述的进水管一端连接污水池,另一端连通粗过滤池,所述的好氧池通过回流管与第一缺氧池连通,所述的粗过滤池远离细过滤池的内壁上设置有交流电磁铁,所述的交流电磁铁下端设置有金属盛放盒,所述的细过滤池和厌氧池之间通过细过滤管道连接;
所述的出水管另一端连接离心过滤装置的净水入水口,离心过滤装置包括净水装置,所述的净水装置底端设置有净水出口,所述的净水装置上方螺纹连接拱形罩,所述的拱形罩正上方设置有净水入水口,所述的净水装置的内部底端固定连接支撑架的一端,所述的支撑架的另一端固定连接电机,所述的电机通过旋转轴连接转盘,所述的转盘上方螺纹连接有拱形的净水罩,所述的净水罩外部由金属镂空层,内部为净化层,所述的转盘的正中间设置有一个圆形固定块,所述的圆形固定块的四周固定连接多个弹簧的一端,所述的弹簧的另一端固定连接多孔固定化微生物球;
所述的出水管内设置有紫外线杀菌装置,所述的紫外线杀菌装置由太阳能电池板、蓄电池和紫外线杀菌灯组成,所述的太阳能电池板电连接蓄电池,所述的蓄电池电连接紫外线杀菌,所述的太阳能电池板为圆形,在圆形的边缘处等间距的设置有四个光敏电阻,太阳能电池板通过旋转装置连接支撑柱上,所述的光敏电阻连接单片机,所述的蓄电池还电连接旋转装置和单片机。
优选地,所述的净化层内部设置有不锈钢骨架。
有益效果
相比于现有技术,本发明的优点在于:污水经过一系列污水的处理过程,从而实现对污水的全方面的净化处理提高了污水的净化程度。
