新型陶瓷业污水净化循环利用系统

发布时间:2019-4-28 13:35:06  中国污水处理工程网

  申请日2018.07.18

  公开(公告)日2018.11.13

  IPC分类号C02F9/14; C02F103/12

  摘要

  本发明公开了一种陶瓷业污水净化循环利用系统,属于污水净化领域。一种陶瓷业污水净化循环利用系统,包括进水管,还包括依次连通的粗过滤池、细过滤池、沉淀池、微生物净化池、消毒池、曝气池、膜池和出水管;所述的出水管另一端连接离心过滤装置的净水入水口,离心过滤装置包括净水装置,所述的净水装置底端设置有净水出口;所述的出水管上设置有多个转轮,所述的转轮通过旋转轴连接发电装置,所述的发电装置电连接蓄电池,所述的蓄电池电连接电机,所述的旋转轴和转轮为空心结构,所述的转轮背水的一面开设有多个小孔,所述的旋转轴和加药装置连通;污水经过一系列污水的处理过程,从而实现对污水的全方面的净化处理提高了污水的净化程度。

  权利要求书

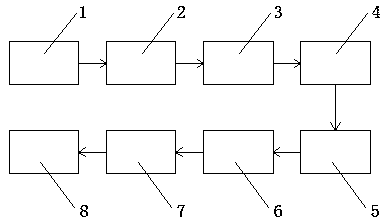

  1.一种陶瓷业污水净化循环利用系统,包括进水管,其特征在于:还包括依次连通的粗过滤池(1)、细过滤池(2)、沉淀池(3)、微生物净化池(4)、消毒池(5)、曝气池(6)、膜池(7)和出水管(8),所述的微生物净化池(4)从上到下依次为植物层、第一细石层、粗石层、第二细石层和固定化微生物板,所述的细过滤池(2)和沉淀池(3)之间通过细过滤管道连接;

  所述的出水管(8)另一端连接离心过滤装置(9)的净水入水口(13),离心过滤装置(9)包括净水装置(10),所述的净水装置(10)底端设置有净水出口(11),所述的净水装置(10)上方螺纹连接拱形罩(12),所述的拱形罩(12)正上方设置有净水入水口(13),所述的净水装置(10)的内部底端固定连接支撑架(14)的一端,所述的支撑架(14)的另一端固定连接电机(15),所述的电机(15)通过旋转轴(16)连接转盘(17),所述的转盘上方螺纹连接有拱形的净水罩(18),所述的净水罩(18)外部由金属镂空层(19),内部为净化层(20),所述的转盘(17)的正中间设置有一个圆形固定块(21),所述的圆形固定块(21)的四周固定连接多个弹簧(22)的一端,所述的弹簧(22)的另一端固定连接多孔固定化微生物球(23);

  所述的出水管(8)上设置有多个转轮,所述的转轮通过旋转轴连接发电装置,所述的发电装置电连接蓄电池,所述的蓄电池电连接电机(15,所述的旋转轴和转轮为空心结构,所述的转轮背水的一面开设有多个小孔,所述的旋转轴和加药装置连通。

  2.根据权利要求1所述的一种陶瓷业污水净化循环利用系统,其特征在于:所述的沉淀池(3)内部设置有活性炭吸附层。

  说明书

  一种陶瓷业污水净化循环利用系统

  技术领域

  本发明涉及污水净化领域,更具体地说,涉及一种陶瓷业污水净化循环利用系统。

  背景技术

  目前陶瓷行业的生产需要耗用大量的水,现有的污水处理系统主要是利用柱塞泵将污水压入板框式压滤机对污水进行过滤,但是这种污水处理系统赶不上生产的需要,处理污水的能力差、效率低、用人多,板框式压滤机需要大概两个小时换一次滤布,工人操作强度大,而且污水处理后纯净度低,不能循环利用,造成水资源大大的浪费并且提高陶瓷企业的生产成本。因此,现有技术还有待于改进和发展。

  发明内容

  为解决上述问题,本发明采用如下的技术方案。

  一种陶瓷业污水净化循环利用系统,包括进水管,还包括依次连通的粗过滤池、细过滤池、沉淀池、微生物净化池、消毒池、曝气池、膜池和出水管,所述的微生物净化池从上到下依次为植物层、第一细石层、粗石层、第二细石层和固定化微生物板,所述的细过滤池和沉淀池之间通过细过滤管道连接;

  所述的出水管另一端连接离心过滤装置的净水入水口,离心过滤装置包括净水装置,所述的净水装置底端设置有净水出口,所述的净水装置上方螺纹连接拱形罩,所述的拱形罩正上方设置有净水入水口,所述的净水装置的内部底端固定连接支撑架的一端,所述的支撑架的另一端固定连接电机,所述的电机通过旋转轴连接转盘,所述的转盘上方螺纹连接有拱形的净水罩,所述的净水罩外部由金属镂空层,内部为净化层,所述的转盘的正中间设置有一个圆形固定块,所述的圆形固定块的四周固定连接多个弹簧的一端,所述的弹簧的另一端固定连接多孔固定化微生物球;

  所述的出水管上设置有多个转轮,所述的转轮通过旋转轴连接发电装置,所述的发电装置电连接蓄电池,所述的蓄电池电连接电机,所述的旋转轴和转轮为空心结构,所述的转轮背水的一面开设有多个小孔,所述的旋转轴和加药装置连通。

  优选地,所述的沉淀池内部设置有活性炭吸附层。

  有益效果

  相比于现有技术,本发明的优点在于:污水经过一系列污水的处理过程,从而实现对污水的全方面的净化处理提高了污水的净化程度。
