申请日2018.07.18
公开(公告)日2018.11.06
IPC分类号B01D50/00; B01D53/86; C02F9/04; C02F11/12; C02F103/18; B01D53/04
摘要
一种光氧催化混合式废气废水处理系统，本发明涉及环保设备技术领域;反应槽的底部设有沉淀槽，清水池设置于反应槽和沉淀槽的右侧，且反应槽顶部的溢流堰与清水池连通设置，沉淀槽底部通过污泥管道与污泥泵连接，污泥泵通过管道与污泥脱水机连接，污泥脱水机的压滤液出口通过管道与废水处理大水池连接，废水处理大水池通过管道与污水提升泵连接，污水提升泵通过管道与反应槽连接;废水处理大水池通过管道与喷房和废气水洗柜的出水管路连接。有效地将废水废气进行综合性处理，在使用后确保输送到水洗柜和喷房中的水无臭味，且水质清洁，实用性更强。
权利要求书

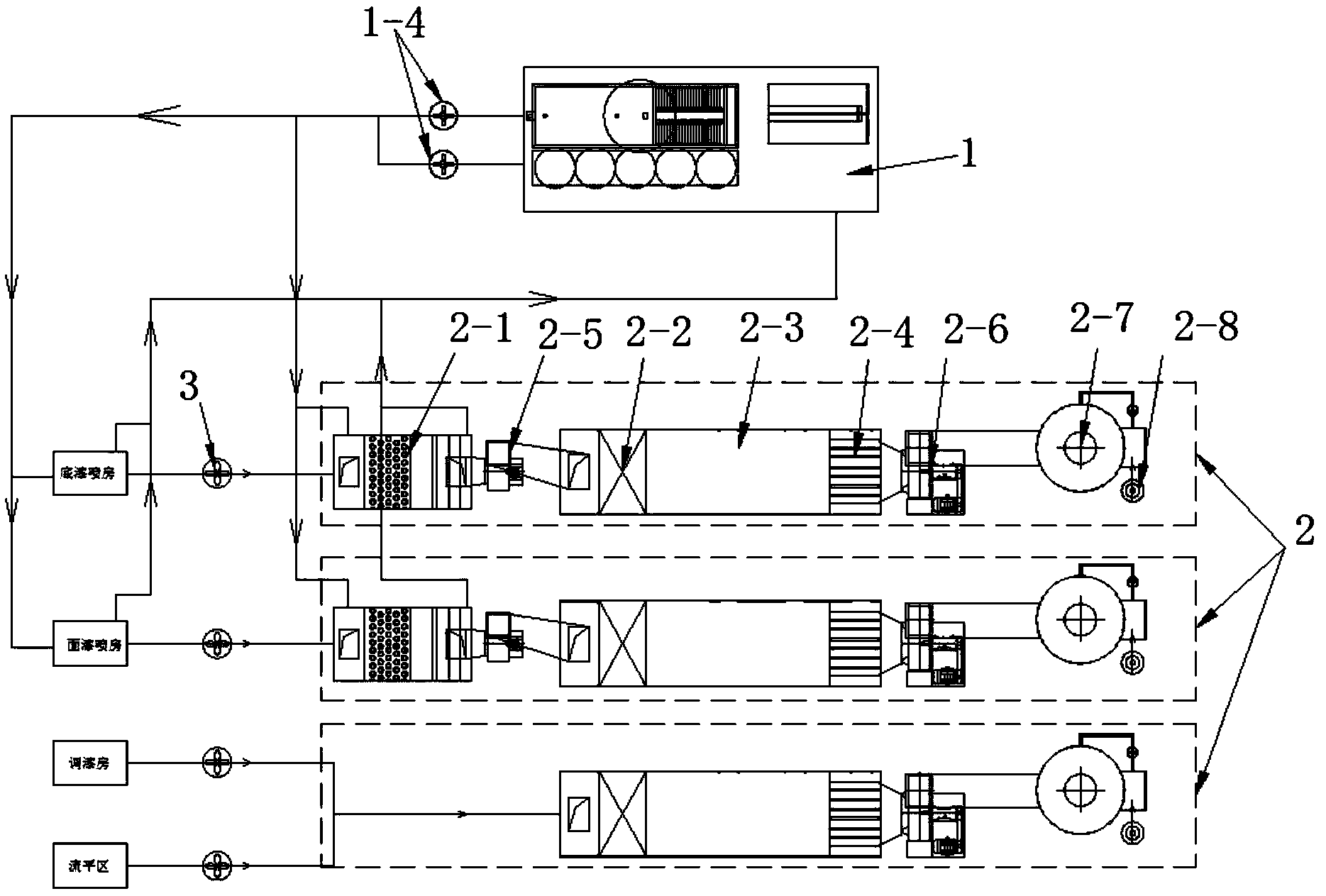

1.一种光氧催化混合式废气废水处理系统，其特征在于：它包含废水处理系统(1)和废气处理系统(2);其中废水处理系统(1)包含反应槽(1-1)、沉淀槽(1-2)、清水池(1-3)、循环供水泵(1-4)、污水提升泵(1-5)、废水处理大水池(1-6)、废水处理加药系统(1-7)、污泥泵(1-8)和污泥脱水机(1-9);所述的反应槽(1-1)的底部设有沉淀槽(1-2)，清水池(1-3)设置于反应槽(1-1)和沉淀槽(1-2)的右侧，且反应槽(1-1)顶部的溢流堰与清水池(1-3)连通设置，沉淀槽(1-2)底部通过污泥管道与污泥泵(1-8)连接，污泥泵(1-8)通过管道与污泥脱水机(1-9)连接，污泥脱水机(1-9)的压滤液出口通过管道与废水处理大水池(1-6)连接，该废水处理大水池(1-6)内设置过滤网(1-6-1)，废水处理大水池(1-6)通过管道与污水提升泵(1-5)连接，污水提升泵(1-5)通过管道与反应槽(1-1)连接;废水处理大水池(1-6)通过管道与喷房和废气水洗柜的出水管路连接;所述的废水处理加药系统(1-7)通过管道与反应槽(1-1)连接，所述的清水池(1-3)通过管道与循环供水泵(1-4)连接，循环供水泵(1-4)通过管道与喷房和废气水洗柜的入水管路连接;其中循环供水泵(1-4)与清水池(1-3)连接的管路通过管道与废水处理加药系统(1-7)连接;所述的废气处理系统(2)包含混合水洗柜(2-1)、过滤网段(2-2)、光触媒处理段(2-3)、活性炭过滤段(2-4)、风机(2-5)、末端风机(2-6)、水洗塔(2-7);其中混合水洗柜(2-1)和水洗塔(2-7)构成上述废气水洗柜;且混合水洗柜(2-1)通过管道与废气风机(3)连接，废气风机(3)通过管道与喷房的排气管路连接;所述的混合水洗柜(2-1)通过管道与风机(2-5)连接，风机(2-5)通过管道与过滤网段(2-2)连接，过滤网段(2-2)的后方依次设有光触媒段(2-3)和活性炭过滤段(2-4)，且过滤网段(2-2)、光触媒处理段(2-3)以及活性炭过滤段(2-4)为一体整体式结构，该整体式结构的末端通过管道与末端风机(2-6)连接，末端风机(2-6)通过管道与水洗塔(2-7)连接。
2.根据权利要求1所述的一种光氧催化混合式废气废水处理系统，其特征在于：所述的废水处理大水池(1-6)替换为中转池。
3.根据权利要求1所述的一种光氧催化混合式废气废水处理系统，其特征在于：所述的水洗塔(2-7)通过管道连接有废气处理加药系统(2-8)。
4.一种光氧催化混合式废气废水处理系统，其特征在于：它的工作原理：废气处理：由喷房进入混合水洗柜内的废气，被混合水洗柜中的循环水进行初步清洗后，被风机送入过滤网段，再经由光触媒处理段、活性炭过滤段过滤后，被末端风机送入水洗塔中，被水洗塔中的循环水进行再次清洗，清洗后的废气检测达标后进行排放，由混合水洗柜以及水洗塔排出的清洗废水输送至废水处理大水池;
废水处理：经由污水提升泵将废水处理大水池中的废水输送至反应槽，同时利用废水处理加药系统向反应槽内投入药剂，通过置于反应槽内的搅拌系统对反应槽内的药剂和废水搅拌，使得其充分反应，然后停止搅拌，进入沉淀阶段，沉淀后的上层清液进入清水池，沉淀后的污泥经由污泥泵送入污泥脱水机中，进行污泥脱水，脱水后的弃渣污泥委外处理，脱水后的压滤液经管道输送至废水处理大水池进行再循环处理;清水池中的清水经由循环供水泵送入喷房和废气水洗柜的入水管路，供给喷房喷漆以及混合水洗柜、水洗塔的废气水洗用。
说明书
一种光氧催化混合式废气废水处理系统
技术领域
本发明涉及环保设备技术领域，具体涉及一种光氧催化混合式废气废水处理系统。
背景技术
废气处理又称废气净化。废气处理指的是针对工业场所、工厂车间产生的废气在对外排放前进行预处理，以达到国家废气对外排放的标准的工作。一般废气处理包括了有机废气处理、粉尘废气处理、酸碱废气处理、异味废气处理和空气杀菌消毒净化等方面。
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。
目前，对于涂装废气废水并没有一种效率高的综合处理方法，因此，亟需一种能够同时处理涂装废气和废水的处理体系。
发明内容
本发明的目的在于针对现有技术的缺陷和不足，提供一种结构简单，设计合理、使用方便的光氧催化混合式废气废水处理系统，有效地将废水废气进行综合性处理，在使用后确保输送到水洗柜和喷房中的水无臭味，且水质清洁，实用性更强。
为实现上述目的，本发明采用的技术方案是：它包含废水处理系统和废气处理系统;其中废水处理系统包含反应槽、沉淀槽、清水池、循环供水泵、污水提升泵、废水处理大水池、废水处理加药系统、污泥泵和污泥脱水机;所述的反应槽的底部设有沉淀槽，清水池设置于反应槽和沉淀槽的右侧，且反应槽顶部的溢流堰与清水池连通设置，沉淀槽底部通过污泥管道与污泥泵连接，污泥泵通过管道与污泥脱水机连接，污泥脱水机的压滤液出口通过管道与废水处理大水池连接，该废水处理大水池内设置过滤网，废水处理大水池通过管道与污水提升泵连接，污水提升泵通过管道与反应槽连接;废水处理大水池通过管道与喷房和废气水洗柜的出水管路连接;所述的废水处理加药系统通过管道与反应槽连接，所述的清水池通过管道与循环供水泵连接，循环供水泵通过管道与喷房和废气水洗柜的入水管路连接;其中循环供水泵与清水池连接的管路通过管道与废水处理加药系统连接;所述的废气处理系统包含混合水洗柜、过滤网段、光触媒处理段、活性炭过滤段、风机、末端风机、水洗塔;其中混合水洗柜和水洗塔构成上述废气水洗柜;且混合水洗柜通过管道与废气风机连接，废气风机通过管道与喷房的排气管路连接;所述的混合水洗柜通过管道与风机连接，风机通过管道与过滤网段连接，过滤网段的后方依次贯通设有光触媒段和活性炭过滤段，且过滤网段、光触媒处理段以及活性炭过滤段为一体整体式结构，该整体式结构的末端通过管道与末端风机连接，末端风机通过管道与水洗塔连接。
进一步地，所述的废水处理大水池替换为中转池。
进一步地，所述的水洗塔通过管道连接有废气处理加药系统。
本发明的工作原理：
废气处理：由喷房进入混合水洗柜内的废气，被混合水洗柜中的循环水进行初步清洗后，被风机送入过滤网段，再经由光触媒处理段、活性炭过滤段过滤后，被末端风机送入水洗塔中，被水洗塔中的循环水进行再次清洗，清洗后的废气检测达标后进行排放，由混合水洗柜以及水洗塔排出的清洗废水输送至废水处理大水池;
废水处理：经由污水提升泵将废水处理大水池中的废水输送至反应槽，同时利用废水处理加药系统向反应槽内投入药剂，通过置于反应槽内的搅拌系统对反应槽内的药剂和废水搅拌，使得其充分反应，然后停止搅拌，进入沉淀阶段，沉淀后的上层清液进入清水池，沉淀后的污泥经由污泥泵送入污泥脱水机中，进行污泥脱水，脱水后的弃渣污泥委外处理，脱水后的压滤液经管道输送至废水处理大水池进行再循环处理;清水池中的清水经由循环供水泵送入喷房和废气水洗柜的入水管路，供给喷房喷漆以及混合水洗柜、水洗塔的废气水洗用。
采用上述结构后，本发明有益效果为：本发明所述的一种光氧催化混合式废气废水处理系统，有效地将废水废气进行综合性处理，在使用后确保输送到水洗柜和喷房中的水无臭味，且水质清洁，实用性更强，本发明具有结构简单，设置合理，制作成本低等优点。
