申请日2018.07.18
公开(公告)日2018.11.06
IPC分类号C02F9/06
摘要
本发明公开了一种难降解废水的处理设备，包括原水池和斜管沉淀池，原水池和斜管沉淀池之间设置降解池，原水池与降解池连通，降解池与斜管沉淀池连通，降解池的一侧设置有阳极电极板，降解池的另一侧设置有负极电极板，两侧的电极板之间设置有填充料;能够对废水进行连续处理，在阴阳电极板之间设置有填充料，在阴阳电极板间电场的作用下，阴阳电极板之间形成许多小型原电池并发生电化学反应。利用外加电源和填料形成无数个电池，利用电流充分分解废水中的有机污染物质，同时接入臭氧，提高氧化效率，增加处理效果。具有操作简单、设备占地面积小、处理效果好等优点，具有其他方法难以比拟的优越性。
权利要求书

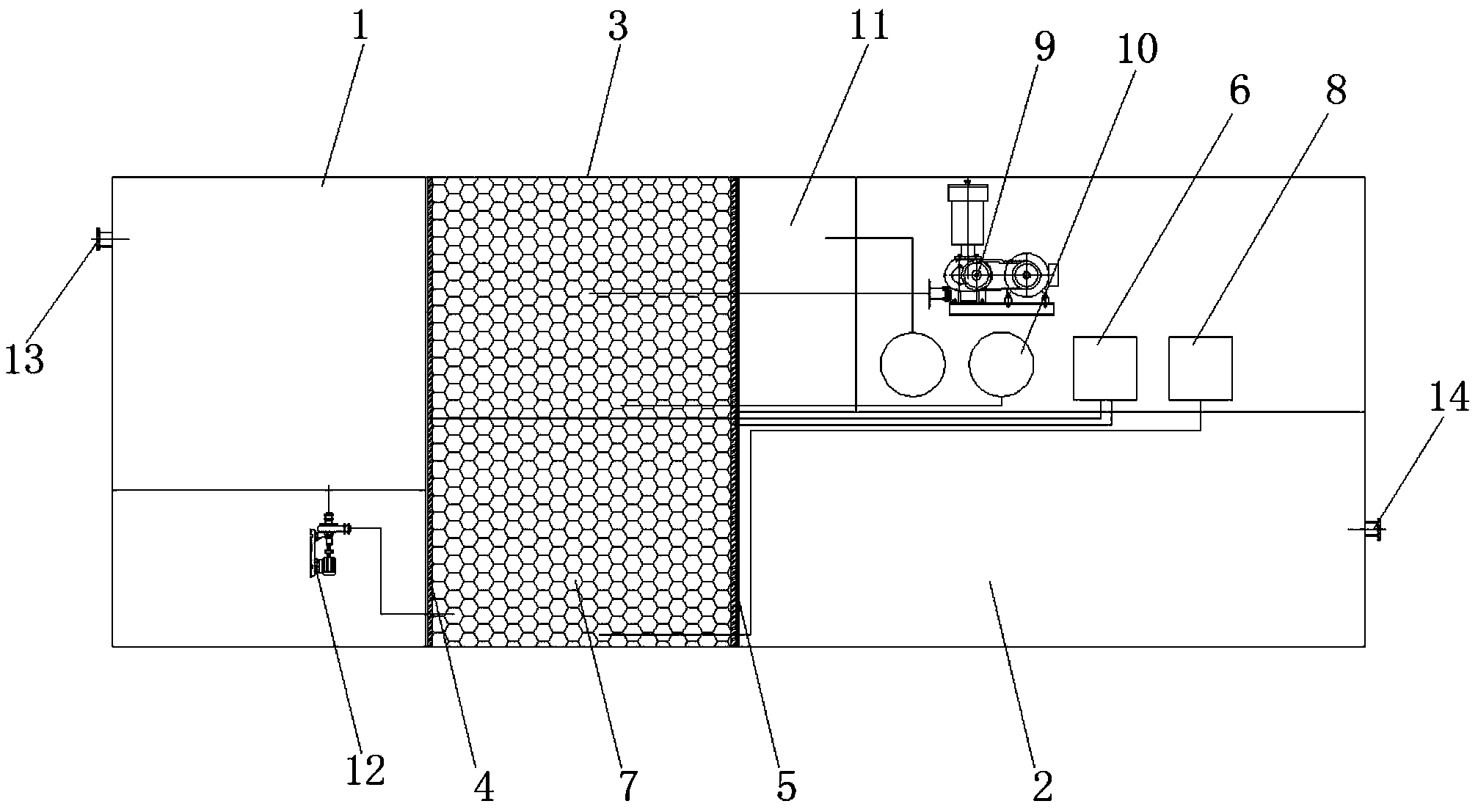

1.一种难降解废水的处理设备，其特征在于：包括包括原水池和斜管沉淀池，原水池和斜管沉淀池之间设置降解池，原水池与降解池连通，降解池与斜管沉淀池连通，降解池的一侧设置有阳极电极板，降解池的另一侧设置有负极电极板，负极电极板和阳极电极板分别与电源连接，两侧的电极板之间设置有填充料，臭氧发生器的出气口设置在填充料的下侧。
2.根据权利要求1所述的难降解废水的处理设备，其特征在于：所述填充料为PYWR催化氧化填料。
3.根据权利要求2所述的难降解废水的处理设备，其特征在于：还包括鼓风机，鼓风机的出气口设置在填充料的底部。
4.根据权利要求3所述的难降解废水的处理设备，其特征在于：还设置有药剂存放装置，药剂存放装置的出药口与降解池连接。
5.根据权利要求4所述的难降解废水的处理设备，其特征在于：还设置有过渡池，降解池通过过渡池与斜管沉淀池连通，鼓风机的出气口和药剂存放装置的出药口分别与过渡池和降解池连通。
6.根据权利要求5所述的难降解废水的处理设备，其特征在于：原水池通过水泵与降解池连通，水泵的出水口设置在降解池的下侧。
7.根据权利要求6所述的难降解废水的处理设备，其特征在于：原水池的一侧设置有放置水泵的放置空间。
8.根据权利要求7所述的难降解废水的处理设备，其特征在于：斜管沉淀池设置过渡池的一侧设置有放置鼓风机、药剂存放装置、臭氧发生器和电源的放置空间。
9.根据权利要求8所述的难降解污废水的处理设备，其特征在于：原水池上设置有用于收集污水的进污口。
10.根据权利要求9所述的难降解废水的处理设备，其特征在于：斜管沉淀池上设置有用于排放处理好的出水口。
说明书
一种难降解废水的处理设备
技术领域
本发明涉及废水处理设备技术领域，特别涉及一种难降解废水的处理设备。
背景技术
现代的废水处理技术，按其作用原理可分为物理法、化学法、物理化学法和生物处理法四大类，采用各种方法将污水中所含有的污染物质分离出来，或将其转化为无害和稳定的物质，从而使污水得以净化。我国目前主要采用厌氧-好氧法和活性污泥法等生化法处理，但是仍存在明显的不足，如基建造价和运行成本高，占地面积大，周期长处理效率有待提高等问题，更重要的是，很多难降解的污染物直接使用生化法处理很难去除，故将难降解的大分子有机物先降解为小分子有机物会是处理难降解废水的一大突破口。
发明内容
本发明要解决的技术问题是提供一种占地面积小、处理周期短效率高，效果好的难降解废水的处理设备。
为了解决上述技术问题，本发明的技术方案为：一种难降解废水的处理设备，包括包括原水池和斜管沉淀池，原水池和斜管沉淀池之间设置降解池，原水池与降解池连通，降解池与斜管沉淀池连通，降解池的一侧设置有阳极电极板，降解池的另一侧设置有负极电极板，负极电极板和阳极电极板分别与电源连接，两侧的电极板之间设置有填充料，臭氧发生器的出气口设置在填充料的下侧。
进一步的，所述填充料为PYWR催化氧化填料。
进一步的，还包括鼓风机，鼓风机的出气口设置在填充料的底部。
进一步的，还设置有药剂存放装置，药剂存放装置的出药口与降解池连接。
进一步的，还设置有过渡池，降解池通过过渡池与斜管沉淀池连通，鼓风机的出气口和药剂存放装置的出药口分别与过渡池和降解池连通。
进一步的，原水池通过水泵与降解池连通，水泵的出水口设置在降解池的下侧。
进一步的，原水池的一侧设置有放置水泵的放置空间，
进一步的，斜管沉淀池设置过渡池的一侧设置有放置鼓风机、药剂存放装置、臭氧发生器和电源的放置空间。
进一步的，原水池上设置有用于收集污水的进污口。
进一步的，斜管沉淀池上设置有用于排放处理好的出水口。
采用上述技术方案本发明得到的有益效果为：能够对废水进行连续处理，在阴阳电极板之间设置有填充料，在阴阳电极板间电场的作用下，阴阳电极板之间形成许多小型原电池并发生电化学反应。利用外加电源和填料形成无数个电池，利用电流充分分解废水中的有机污染物质，同时接入臭氧，提高氧化效率，增加处理效果。具有操作简单、设备占地面积小、处理效果好等优点，具有其他方法难以比拟的优越性。
本发明有效提高了破环断链的效率，可以降低化学需氧量，减少药剂使用量，提高了废水的可生化性。通过外加电源，增加了反应速率，提高了处理效果，并且可以在不调节PH值的条件下达到更好的处理效果，减少了药剂的使用。并在有外加臭氧的条件下，可以有效氧化水中的有机物，并且因为内部有填充料，提高臭氧利用率，大大降低水中的有机污染物，为后续生化处理连续稳定运行提供保障。
