申请日2018.07.18
公开(公告)日2018.10.19
IPC分类号C02F1/00; B01D33/03; B01D33/80
摘要
本发明公开了一种污水处理用浮渣处理装置,包括进料箱和处理箱，进料箱的顶端设置有浮块，进料箱的内部设置有破碎装置，进料箱通过进料管道与第一泵体的输出端连接，第一泵体置于处理箱的一侧，处理箱的顶端设置有液压缸，液压缸的输出端与压板固定，该压板设置有滤孔，处理箱的底端倾斜设置有调整板，调整板的一端与处理箱的底端滑动连接，调整板的中部设置有过滤网，调整板的另一端通过铰链连接有弹性件，处理箱的底端设置有收集箱，收集箱的一侧设置有第二泵体，第二泵体的输出端与出料管道连接，本发明可以有效防止浮渣堵塞进料管道的现象，保证浮渣输送的有效性，且可以防止过滤网堵塞并提高过滤的效率。
权利要求书

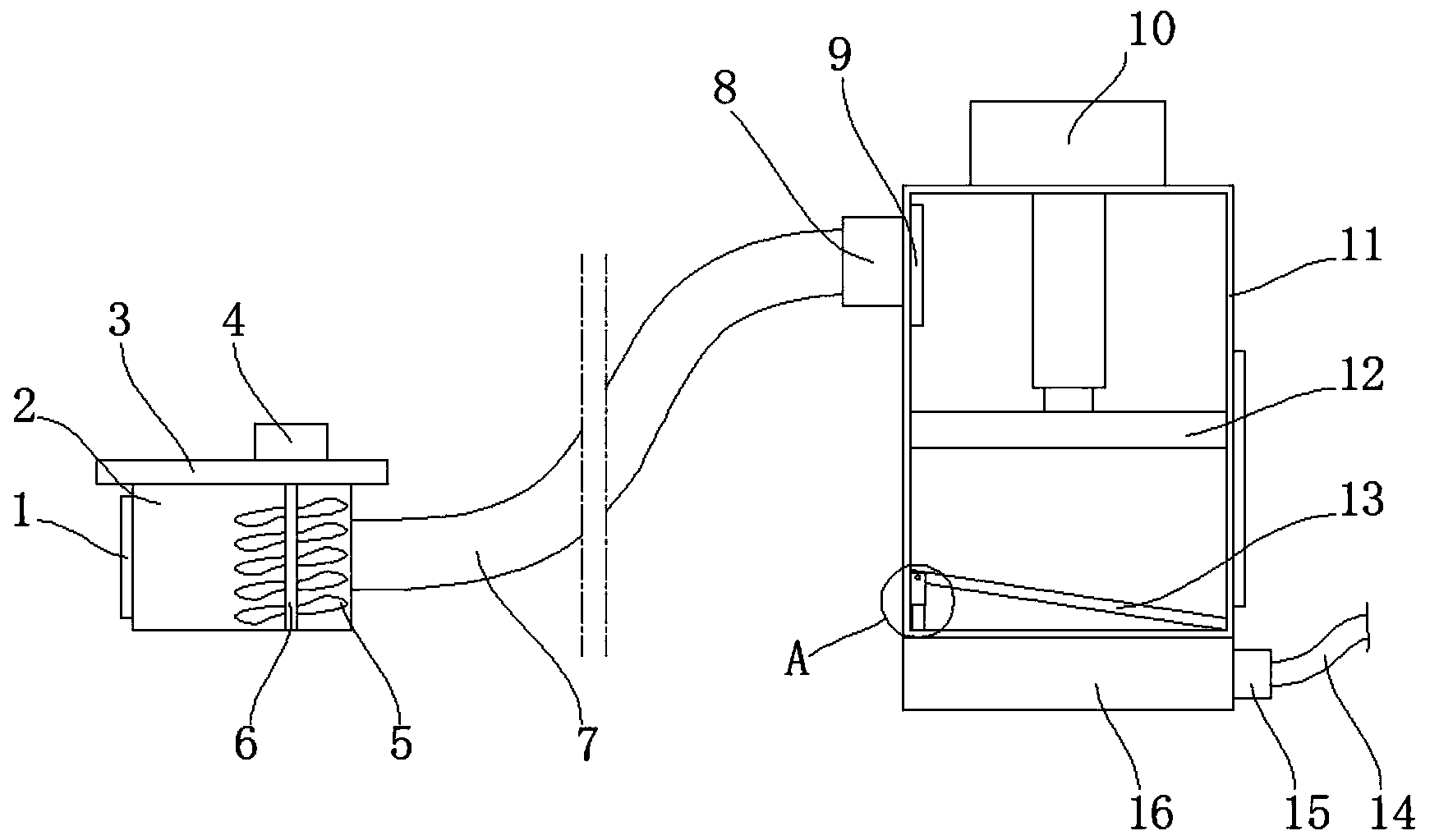

1.一种污水处理用浮渣处理装置，包括进料箱(2)和处理箱(11)，其特征在于，所述进料箱(2)的顶端设置有浮块(3)，且进料箱(2)的内部设置有破碎装置，所述进料箱(2)的一端通过进料管道(7)与第一泵体(8)的输出端连接，第一泵体(8)置于所述处理箱(11)的一侧，所述处理箱(11)的顶端设置有液压缸(10)，液压缸(10)的输出端与压板(12)固定，所述压板(12)与所述处理箱(11)的内壁滑动连接，且该压板(12)设置有滤孔(17)，所述处理箱(11)的底端倾斜设置有调整板(13)，所述调整板(13)的一端与处理箱(11)的底端滑动连接，调整板(13)的中部设置有过滤网，调整板(13)的另一端通过铰链连接有弹性件，所述处理箱(11)的底端设置有收集箱(16)，收集箱(16)的一侧设置有第二泵体(15)，且第二泵体(15)的输出端与出料管道(14)连接。
2.根据权利要求1所述的一种污水处理用浮渣处理装置，其特征在于，所述弹性件包括连接杆(18)、弹簧(19)和支撑杆(21)，所述连接杆(18)的一端通过铰链与调整板(13)连接，连接杆(18)的内部设置有弹簧(19)，且弹簧(19)的一端与支撑杆(21)固定，支撑杆(21)穿过连接杆(18)并置于所述处理箱(11)的底端。
3.根据权利要求2所述的一种污水处理用浮渣处理装置，其特征在于，所述支撑杆(21)的顶端设置有限位板(20)，且该限位板(20)的横截面的面积大于支撑杆(21)的横截面的面积。
4.根据权利要求1所述的一种污水处理用浮渣处理装置，其特征在于，所述破碎装置包括伺服电机(4)、转动杆(6)和剪切刀(5)，所述伺服电机(4)置于进料箱(2)的顶端，伺服电机(4)的输出端与转动杆(6)固定，所述转动杆(6)穿过所述进料箱(2)并延伸至进料箱(2)的内部，转动杆(6)的底端与进料箱(2)转动连接，且转动杆(6)的外侧设置有剪切刀(5)。
5.根据权利要求1所述的一种污水处理用浮渣处理装置，其特征在于，所述进料箱(2)的一侧设置有第一进料口(1)。
6.根据权利要求1所述的一种污水处理用浮渣处理装置，其特征在于，所述处理箱(11)的一侧设置有第二进料口(9)，且第二进料口(9)与第一泵体(8)的输出端连接。
说明书
一种污水处理用浮渣处理装置
技术领域
本发明涉及污水浮渣处理技术领域，尤其涉及一种污水处理用浮渣处理装置。
背景技术
随着城市建设的发展和人民生活水平的不断提高，城市污染量与日俱增，故节能环保近年来成为一个重要的课题，所以，各城镇普遍通过建设污水处理厂来保护和清洁水源，且每日处理的污水量高达数万吨，甚至是数百万吨。但是，在废水回收处理的过程中，氧化池、隔油池、浮选池等各种池子的出口处的水面上漂浮有浮渣，该浮渣若不及时处理会影响整个污水处理的效果。目前，普遍采用栅栏拦截加人工手动处理，但该处理方式不能很好有效地处理浮渣。
对比文件：浮渣处理系统(授权公告号：CN203724881U)中，利用浮渣收集器将浮渣通过输送管输送至浮渣处理器中，在浮渣处理器中利用碎渣刀片进行碎渣，这种处理方法容易使得浮渣在从浮渣收集器输送至浮渣处理器的过程中出现阻塞的现象，影响处理效果，与此同时，浮渣在污水中受微生物的影响，会产生大量的粘性的絮状物，絮状物吸附附近的杂质，形成大量块状或者颗粒状的固体，仅通过在污水出口设置滤网的方式过滤，很容易便会使滤网堵塞，影响污水的排出。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种污水处理用浮渣处理装置。
为了实现上述目的，本发明采用了如下技术方案：
一种污水处理用浮渣处理装置，包括进料箱和处理箱，所述进料箱的顶端设置有浮块，且进料箱的内部设置有破碎装置，所述进料箱的一端通过进料管道与第一泵体的输出端连接，第一泵体置于所述处理箱的一侧，所述处理箱的顶端设置有液压缸，液压缸的输出端与压板固定，所述压板与所述处理箱的内壁滑动连接，且该压板设置有滤孔，所述处理箱的底端倾斜设置有调整板，所述调整板的一端与处理箱的底端滑动连接，调整板的中部设置有过滤网，调整板的另一端通过铰链连接有弹性件，所述处理箱的底端设置有收集箱，收集箱的一侧设置有第二泵体，且第二泵体的输出端与出料管道连接。
优选的，所述弹性件包括连接杆、弹簧和支撑杆，所述连接杆的一端通过铰链与调整板连接，连接杆的内部设置有弹簧，且弹簧的一端与支撑杆固定，支撑杆穿过连接杆并置于所述处理箱的底端。
优选的，所述支撑杆的顶端设置有限位板，且该限位板的横截面的面积大于支撑杆的横截面的面积。
优选的，所述破碎装置包括伺服电机、转动杆和剪切刀，所述伺服电机置于进料箱的顶端，伺服电机的输出端与转动杆固定，所述转动杆穿过所述进料箱并延伸至进料箱的内部，转动杆的底端与进料箱转动连接，且转动杆的外侧设置有剪切刀。
优选的，所述进料箱的一侧设置有第一进料口。
优选的，所述处理箱的一侧设置有第二进料口，且第二进料口与第一泵体的输出端连接。
本发明的有益效果是：
1、本发明在进料箱内设置破碎装置，通过破碎装置在对浮渣输送前进行预破碎，可以有效防止浮渣堵塞进料管道的现象，保证浮渣输送的有效性。
2、本发明设置有过滤网的调整板的一端通过弹性件与处理箱的底端连接，使得调整板倾斜设置，且可以随着其顶端物料重量的变化而移动，一方面过滤板倾斜设置可以防止固体过快铺满过滤网表面而使其堵塞，另一方面调整板可以随着高处掉落的污水发生振动，对物料进行抖动过滤，提高了过滤的效率。
综上，本发明可以有效防止浮渣堵塞进料管道的现象，保证浮渣输送的有效性，且可以防止过滤网堵塞并提高过滤的效率。
