申请日2018.03.28
公开(公告)日2019.01.04
IPC分类号C02F1/40; C02F9/02; C02F103/10
摘要
本实用新型是矿井污水处理用搅拌装置,其结构是筒体内沿内壁设圆柱体形过滤板,筒体和过滤板之间围成进料腔,筒体侧面顶部开有进料口,筒体底部呈漏斗形,筒体底部中心连接出渣管,过滤板底部呈漏斗形,过滤板底部中心连接出料管,出料管穿过出渣管管壁向外延伸,过滤板中心延长度方向设搅拌桨,搅拌桨上设螺旋形桨叶,搅拌桨中心设压缩空气气管,压缩空气气管底端开口与搅拌桨底端齐平,筒体顶部高于过滤板顶部,筒体顶部外侧沿圆周向设集渣槽,集渣槽由挡板和底板围成,底板倾斜设置,底板最低处靠近的挡板上开有出渣口,搅拌桨上部相垂直的设有刮渣条,刮渣条延伸至集渣槽内。本实用新型的优点:出渣高效,不易堵塞,污水上层漂浮物及时除去。
权利要求书
1.一种矿井污水处理用搅拌装置,其特征包括筒体(1)、过滤板(4)、搅拌桨(7)、螺旋形桨叶(8)、集渣槽(10)、刮渣条(14)和推板(16),其中筒体(1)内沿内壁设圆柱体形的过滤板(4),筒体(1)和过滤板(4)之间围成进料腔(6),筒体(1)侧面顶部开有进料口(2),筒体(1)底部呈漏斗形,筒体(1)底部中心连接出渣管(3),过滤板(4)底部呈漏斗形,过滤板(4)底部中心连接出料管(5),出料管(5)穿过出渣管(3)管壁向外延伸,过滤板(4)中心延长度方向设搅拌桨(7)搅拌桨(7)上设螺旋形桨叶(8),搅拌桨(7)中心设压缩空气气管(9),压缩空气气管(9)底端开口与搅拌桨(7)底端齐平,筒体(1)顶部高于过滤板(4)顶部,筒体(1)顶部外侧沿圆周向设集渣槽(10),集渣槽(10)由挡板(11)和底板(12)围成,底板(12)倾斜设置,底板(12)最低处靠近的挡板(11)上开有出渣口(13),搅拌桨(7)上部相垂直的设有刮渣条(14),刮渣条(14)延伸至集渣槽(10)内。
2.如权利要求1所述的一种矿井污水处理用搅拌装置,其特征是所述的搅拌桨(7)上与刮渣条(14)相对的另一侧面上设气缸(15),气缸(15)的活动端连接推板(16),推板(16)通过滑轨设置在刮渣条(14)上。
说明书
一种矿井污水处理用搅拌装置
技术领域
本实用新型涉及的是一种矿井污水处理用搅拌装置。
背景技术
在污水处理中,搅拌装置是重要的污水处理搅拌机械,能够适用于多种污水的处理,被广泛应用于厌氧池、沉淀池与曝气池等生化反应池。污水处理用搅拌装置通常用于污水预处理,经预处理后的污水进入下级污水处理设备进行针对性的处理。现有的污水处理用搅拌装置在用于预处理矿井污水时,不能够较佳地去除这些污水中所掺杂的固体颗粒等杂质,进而影响下级设备的处理效率。
实用新型内容
本实用新型提出的是一种矿井污水处理用搅拌装置,其目的旨在克服现有技术存在的上述不足,实现有效去除矿井污水中的固体颗粒等杂质。

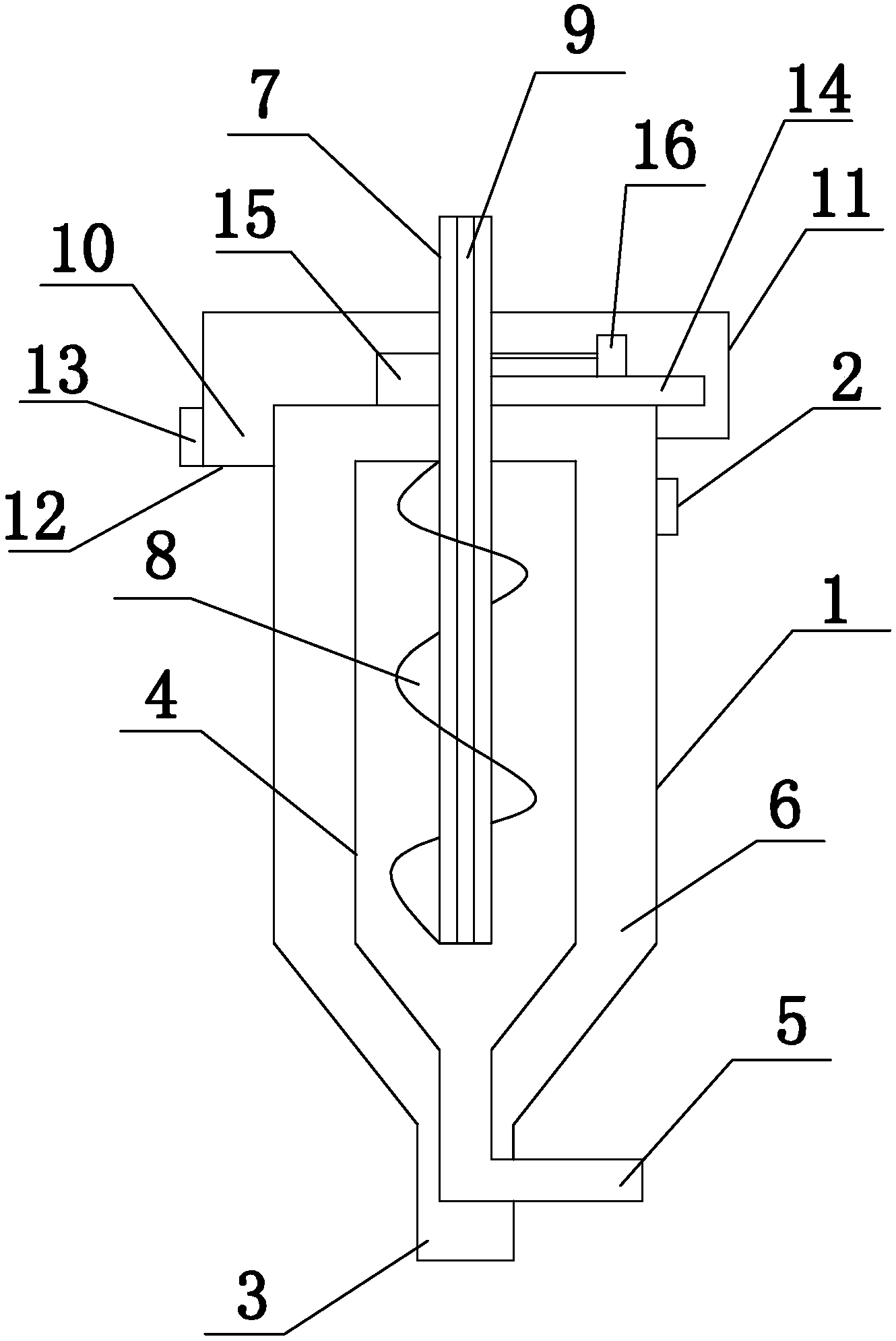

本实用新型的技术解决方案:一种矿井污水处理用搅拌装置,其结构包括筒体、过滤板、搅拌桨、螺旋形桨叶、集渣槽、刮渣条和推板,其中筒体内沿内壁设圆柱体形的过滤板,筒体和过滤板之间围成进料腔,筒体侧面顶部开有进料口,筒体底部呈漏斗形,筒体底部中心连接出渣管,过滤板底部呈漏斗形,过滤板底部中心连接出料管,出料管穿过出渣管管壁向外延伸,过滤板中心延长度方向设搅拌桨,搅拌桨上设螺旋形桨叶,搅拌桨中心设压缩空气气管,压缩空气气管底端开口与搅拌桨底端齐平,筒体顶部高于过滤板顶部,筒体顶部外侧沿圆周向设集渣槽,集渣槽由挡板和底板围成,底板倾斜设置,底板最低处靠近的挡板上开有出渣口,搅拌桨上部相垂直的设有刮渣条,刮渣条延伸至集渣槽内。
所述的搅拌桨上与刮渣条相对的另一侧面上设气缸,气缸的活动端连接推板,推板通过滑轨设置在刮渣条上。
本实用新型的优点:结构简单有效,矿井污水从进料口输入,其中的固体残渣、漂浮物经过筒体内腔过滤板的过滤,污水从出料管输出,残渣从出渣口输出,出渣口设置在桶体正底部,使得出渣更高效,不易堵塞,搅拌桨上设置螺旋形桨叶,提高了搅拌效果,搅拌桨的刮渣条,可使待处理污水的上层漂浮物能够被及时的除去,气缸和推板的设置可使漂浮物的更容易被推入集渣槽内,除去效果更佳,刮渣条刮出的残渣能够被集中收集、处理,避免了二次污染,实现了对待处理污水作进一步的后续清理。
