申请日2018.12.03
公开(公告)日2019.04.05
IPC分类号B65F3/00; B65F3/14
摘要
本发明涉及一种带污水处理功能的分类垃圾车车厢，属于环保设备技术领域。本发明包括箱体、上层垃圾压缩机构、下层垃圾压缩机构、污水处理系统、污水收集装置;箱体通过车厢隔板分为上下两层的上层可回收垃圾收集层以及下层餐厨垃圾收集层;箱体顶盖上设有上层垃圾入口，车厢隔板上设有下层垃圾入口，上层垃圾入口、下层垃圾入口在同一竖直方向上，下层垃圾入口上铰接有盖板。本发明结构简单，易于实现;能够实现垃圾分类收集且通过压缩板提高了垃圾箱体的利用空间。实现污水的收集，减少了对环境的污染。同时方便了污水的处理，并且减少了在污水处理时对环境的二次污染。
权利要求书
1.一种带污水处理功能的分类垃圾车车厢，其特征在于：包括箱体、上层垃圾压缩机构、下层垃圾压缩机构、污水处理系统(4)、污水收集装置;
所述箱体通过车厢隔板(8)分为上下两层的上层可回收垃圾收集层(2)以及下层餐厨垃圾收集层(3);箱体顶盖上设有上层垃圾入口(1)，车厢隔板(8)上设有下层垃圾入口(25)，上层垃圾入口(1)、下层垃圾入口(25)在同一竖直方向上，下层垃圾入口(25)上铰接有盖板(9)。
2.根据权利要求1所述的带污水处理功能的分类垃圾车车厢，其特征在于：所述上层垃圾入口(1)、下层垃圾入口(25)靠近车厢边侧，易于将垃圾倒入车厢内。
3.根据权利要求1所述的带污水处理功能的分类垃圾车车厢，其特征在于：
所述上层垃圾压缩机构包含液压油缸Ⅰ(5)、压缩板Ⅰ(6)、伸缩杆Ⅰ(7);
所述液压油缸Ⅰ(5)设置在上层可回收垃圾收集层(2)的一端，液压油缸Ⅰ(5)通过伸缩杆Ⅰ(7)与压缩板Ⅰ(6)连接;
所述上层垃圾压缩机构通过液压油缸Ⅰ(5)控制伸缩杆Ⅰ(7)的伸缩运动来控制压缩板Ⅰ(6)的压缩运动。
4.根据权利要求1所述的带污水处理功能的分类垃圾车车厢，其特征在于：
所述下层垃圾压缩机构包含液压油缸Ⅱ(10)、伸缩杆Ⅱ(11)、压缩板Ⅱ(12);
所述液压油缸Ⅱ(10)设置在下层餐厨垃圾收集层(3)的一端，液压油缸Ⅱ(10)通过伸缩杆Ⅱ(11)与压缩板Ⅱ(12)连接;
所述下层垃圾压缩机构通过液压油缸Ⅱ(10)控制伸缩杆Ⅱ(11)的伸缩运动控制压缩板Ⅱ(12)的压缩运动。
5.根据权利要求3所述的带污水处理功能的分类垃圾车车厢，其特征在于：所述压缩板Ⅰ(6)设计为楔形，其中压缩板Ⅰ(6)靠近下层垃圾入口(25)一端的厚度大于另一端的厚度。
6.根据权利要求4所述的带污水处理功能的分类垃圾车车厢，其特征在于：所述压缩板Ⅱ(12)设计为楔形，其中压缩板Ⅰ(6)靠近下层垃圾入口(25)一端的厚度大于另一端的厚度。
7.根据权利要求1所述的带污水处理功能的分类垃圾车车厢，其特征在于：
所述污水处理系统(4)包括过滤板Ⅰ(13)、污水汇流通道(23)、过滤板Ⅱ(24);过滤板Ⅰ(13)固定在下层餐厨垃圾收集层(3)尾部，污水汇流通道(23)为一个左高右低的斜坡型通道，固定在过滤板Ⅰ(13)下面，过滤板Ⅱ(24)通过螺钉连接固定在污水汇流通道(23)右边尾部。
8.根据权利要求1所述的带污水处理功能的分类垃圾车车厢，其特征在于：
所述污水收集装置包括污水挡板(14)、污水挡板放置机构(15)、污水挡板放置夹层(16)、污水收集箱(17);
所述污水挡板(14)通过污水挡板放置机构(15)可拆卸的放置在过滤板Ⅱ(24)上方，用于防止处理污水收集箱(17)时污水通过过滤板Ⅱ(24)流出，造成二次污染;同时在厢体上设置平时放置污水挡板(14)的污水挡板放置夹层(16)，便与工人操作;
所述污水挡板放置机构(15)安装在污水处理系统(4)的污水汇流通道(23)尾部侧壁上，污水挡板放置夹层(16)开于污水处理系统(4)的污水汇流通道(23)一端侧面上;污水收集箱(17)安装在污水处理系统(4)的过滤板Ⅱ(24)下部。
9.根据权利要求8所述的带污水处理功能的分类垃圾车车厢，其特征在于：
所述污水挡板放置机构(15)呈L型，竖直时，L型背面固定有上层污水刮板(18)、下层污水刮板(20)以及毛刷(19);使得当污水挡板(14)从污水挡板放置机构(15)抽出时通过上层污水刮板(18)、下层污水刮板(20)以及毛刷(19)对污水挡板(14)进行基本的清理工作，防止污水随污水挡板(14)的抽出而流出对环境造成二次污染。
10.根据权利要求9所述的带污水处理功能的分类垃圾车车厢，其特征在于：
所述污水挡板放置机构(15)为可拆卸装置;竖直时，L型底面设有滑块(22)，滑块(22)在污水处理系统(4)的污水汇流通道(23)尾部侧壁上的滑槽(26)滑动连接;
所述污水挡板放置机构(15)外侧通过稳定架(21)来保证在垃圾车厢工作时其位置保持不变，通过将污水挡板放置机构(15)拆卸，而对上层污水刮板(18)、下层污水刮板(20)、毛刷(19)进行清洗工作或更换;
所述稳定架(21)包括活动圆柱(27)、把手(28);活动圆柱(27)与把手(28)固定连接;位于活动圆柱(27)外侧，且在污水汇流通道(23)尾部侧壁上设有挡板(29)用于防止活动圆柱(27)在受向外作用力下滑出，当转动把手(28)时，带动活动圆柱(27)在污水汇流通道(23)尾部侧壁上转动，通过转动把手(28)来挡住污水挡板放置机构(15)防止其外滑。
说明书
一种带污水处理功能的分类垃圾车车厢
技术领域
本发明涉及一种带污水处理功能的分类垃圾车车厢，属于环保设备技术领域。
背景技术
随着社会经济和技术的不断进步，全社会更加关注环保问题。针对环境保护和垃圾处理情况，垃圾分类已经成为大势所趋，各种分类垃圾桶逐步走进人们的生活中。如今生活垃圾主要分为可回收垃圾和不可回收垃圾。经统计，在生活区不可回收垃圾，餐厨垃圾占比高80%~90%。由此生活区垃圾桶主要分为这两种。现在主要使用的是单厢垃圾车，此设备对垃圾进行混合收集及处理，由于部分垃圾仍有使用价值，因此现行方案不利于资源回收利用，也不符合可持续发展观。此外，含有污水的餐厨垃圾在车厢内存在漏液现象，使车辆在行进过程中污水漏出，对环境造成二次污染。
发明内容
本发明要解决的技术问题是：本发明提供一种带污水处理功能的分类垃圾车车厢，将两种垃圾进行分类，分别收集在上下两层。实现节约资源，减少危害。对于下层含污水多的餐厨垃圾，在车厢尾部设有两层过滤板使其固液分离，并且设计有污水收集装置，防止污水泄漏，对环境造成二次污染。

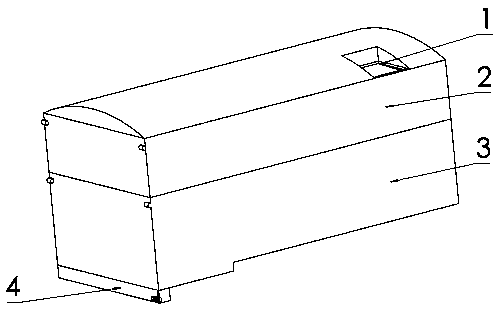

本发明技术方案是：一种带污水处理功能的分类垃圾车车厢，包括箱体、上层垃圾压缩机构、下层垃圾压缩机构、污水处理系统4、污水收集装置;
所述箱体通过车厢隔板8分为上下两层的上层可回收垃圾收集层2以及下层餐厨垃圾收集层3;箱体顶盖上设有上层垃圾入口1，车厢隔板8上设有下层垃圾入口25，上层垃圾入口1、下层垃圾入口25在同一竖直方向上，下层垃圾入口25上铰接有盖板9。
进一步地，所述上层垃圾入口1、下层垃圾入口25靠近车厢边侧，易于将垃圾倒入车厢内。
进一步地，所述上层垃圾压缩机构包含液压油缸Ⅰ5、压缩板Ⅰ6、伸缩杆Ⅰ7;
所述液压油缸Ⅰ5设置在上层可回收垃圾收集层2的一端，液压油缸Ⅰ5通过伸缩杆Ⅰ7与压缩板Ⅰ6连接;
所述上层垃圾压缩机构通过液压油缸Ⅰ5控制伸缩杆Ⅰ7的伸缩运动来控制压缩板Ⅰ6的压缩运动。
进一步地，所述下层垃圾压缩机构包含液压油缸Ⅱ10、伸缩杆Ⅱ11、压缩板Ⅱ12;
所述液压油缸Ⅱ10设置在下层餐厨垃圾收集层3的一端，液压油缸Ⅱ10通过伸缩杆Ⅱ11与压缩板Ⅱ12连接;
所述下层垃圾压缩机构通过液压油缸Ⅱ10控制伸缩杆Ⅱ11的伸缩运动控制压缩板Ⅱ12的压缩运动。
进一步地，所述压缩板Ⅰ6设计为楔形，其中压缩板Ⅰ6靠近下层垃圾入口25一端的厚度大于另一端的厚度。
进一步地，所述压缩板Ⅱ12设计为楔形，其中压缩板Ⅰ6靠近下层垃圾入口25一端的厚度大于另一端的厚度。
进一步地，所述污水处理系统4包括过滤板Ⅰ13、污水汇流通道23、过滤板Ⅱ24;过滤板Ⅰ13固定在下层餐厨垃圾收集层3尾部，污水汇流通道23为一个左高右低的斜坡型通道，固定在过滤板Ⅰ13下面，过滤板Ⅱ24通过螺钉连接固定在污水汇流通道23右边尾部。
进一步地，所述污水收集装置包括污水挡板14、污水挡板放置机构15、污水挡板放置夹层16、污水收集箱17;
所述污水挡板14通过污水挡板放置机构15可拆卸的放置在过滤板Ⅱ24上方，用于防止处理污水收集箱17时污水通过过滤板Ⅱ24流出，造成二次污染;同时在厢体上设置平时放置污水挡板14的污水挡板放置夹层16，便与工人操作;
所述污水挡板放置机构15安装在污水处理系统4的污水汇流通道23尾部侧壁上，污水挡板放置夹层16开于污水处理系统4的污水汇流通道23一端侧面上;污水收集箱17安装在污水处理系统4的过滤板Ⅱ24下部。
进一步地，所述污水挡板放置机构15呈L型，竖直时，L型背面固定有上层污水刮板18、下层污水刮板20以及毛刷19;使得当污水挡板14从污水挡板放置机构15抽出时通过上层污水刮板18、下层污水刮板20以及毛刷19对污水挡板14进行基本的清理工作，防止污水随污水挡板14的抽出而流出对环境造成二次污染。
进一步地，所述污水挡板放置机构15为可拆卸装置;竖直时，L型底面设有滑块22，滑块22在污水处理系统4的污水汇流通道23尾部侧壁上的滑槽26滑动连接;
所述污水挡板放置机构15外侧通过稳定架21来保证在垃圾车厢工作时其位置保持不变，通过将污水挡板放置机构15拆卸，而对上层污水刮板18、下层污水刮板20、毛刷19进行清洗工作或更换;
所述稳定架21包括活动圆柱27、把手28;活动圆柱27与把手28固定连接，位于活动圆柱27外侧，且在污水汇流通道23尾部侧壁上设有挡板29用于防止活动圆柱27在受向外作用力下滑出，当转动把手28时，带动活动圆柱27在污水汇流通道23尾部侧壁上转动，通过转动把手28来挡住污水挡板放置机构15防止其外滑。
本发明的有益效果是：
1、本发明的带污水处理功能的分类垃圾车车厢，通过对餐厨垃圾层的压缩板进行控制，从而使隔板处的盖板张开与闭合，进而实现垃圾的分类收集。
2、通过每一层的楔形压缩板的工作，使得整个车厢空间得到最大利用率。
3、在餐厨垃圾层尾部设计双层过滤板的污水收集系统提高固液分离能力，并且设有污水挡板，使得在到达污水排放点，人工倾倒污水收集箱时，防止污水泄漏，对环境造成二次污染。整个过程操作简单，实用性强。
