申请日2018.03.29
公开(公告)日2019.02.19
IPC分类号C02F9/06
摘要
本实用新型提供一种盐碱废水的处理系统，包括电解装置、氨氮氧化装置、尾气吸收装置、电芬顿氧化装置、絮凝沉淀装置及固液分离装置，各装置之间依次通过水泵连接;所述电解装置用于利用盐碱废水制备氧化剂，所述氨氮氧化装置用于消耗电解出水残余氧化剂的同时直接氧化部分废水中氨氮，所述尾气吸收装置用于电解装置和氨氮氧化装置废气的吸收，所述电芬顿氧化装置用于废水中有机物、重金属离子及磷的去除，所述固液分离装置用于固体和液体分离。本实用新型具有工艺简单、条件温和易控、经济环保的特点，出水COD低于30mg/L，NH3‑N低于1.5mg/L，P低于0.3mg/L，Cu低于0.5mg/L，主要指标达地表水IV类水质标准。
权利要求书
1.一种盐碱废水的处理系统，其特征在于，包括：电解装置、氨氮氧化装置、尾气吸收装置、电芬顿氧化装置、絮凝沉淀装置、固液分离装置，各装置之间通过水泵连接;所述尾气吸收装置分别与电解装置及氨氮氧化装置相连，所述电芬顿氧化装置与絮凝沉淀装置相连接;所述固液分离装置与絮凝沉淀装置相连接。
2.如权利要求1所述盐碱废水的处理系统，其特征在于：所述电解装置外部设有循环泵及循环管道，循环泵带动废水在电解装置中循环，所述电解装置还设有pH计和电解气体排放口。
3.如权利要求2所述盐碱废水的处理系统，其特征在于：所述电解装置包括镀铱、钌钛阳极板和钛阴极。
4.如权利要求1所述盐碱废水的处理系统，其特征在于：所述氨氮氧化装置设有搅拌装置、pH计、酸碱药剂投加口及尾气排放口。
5.如权利要求1所述盐碱废水的处理系统，其特征在于，所述尾气吸收装置包括碱吸收塔。
6.如权利要求1所述盐碱废水的处理系统，其特征在于：所述电芬顿氧化装置外部设有循环泵、风机及循环管道，所述电芬顿氧化装置底部还设有曝气盘;所述电芬顿氧化装置还设有pH计、氧化剂投加口。
7.如权利要求1所述的盐碱废水的处理系统，其特征在于：所述电芬顿氧化装置阳极材料为铁片，阴极材料为不锈钢或铁片。
8.如权利要求1所述盐碱废水的处理系统，其特征在于：所述絮凝沉淀装置的槽体按1比5体积比分隔成絮凝槽与沉淀槽两部分，所述絮凝槽进行絮凝反应，所述絮凝槽设有搅拌浆、pH计、絮凝剂投加口及酸碱药剂投加口，所述沉淀槽设有锥斗排泥口及上清液出水溢流口。
9.如权利要求1所述盐碱废水的处理系统，其特征在于：所述固液分离装置包括离心机或压滤机。
说明书
盐碱废水的处理系统
技术领域
本实用新型涉及废水处理系统领域，尤其涉及盐碱废水的处理系统。
背景技术
线路板行业每年产生大量的含高浓度铜的蚀刻废液，该蚀刻废液具有极大的资源回收价值，但该类废水污染成分复杂，盐度达10%以上，Cl-含量在80～100g/L之间，pH值在12～14之间，TOC在40～60mg/L之间，Cu含量在10～30mg/L之间，NH4-N含量在200～500mg/L之间，P含量在10～20mg/L之间，属于高盐碱难降解废水，若不经有效处理排放到自然水体，必将造成严重的生态破坏;目前关于废水中多组分污染因子的去除，使之使达到地表水排放标准的高效低成本方法未见报道。
实用新型内容
基于以上氧化铜生产废水达标排放的难题，通过优化组合各种工艺，本实用新型提供一种使废液中化学需氧量(COD)、Cu、NH4-N、P达地表水排放标准的高效低耗、经济可行的处理系统。

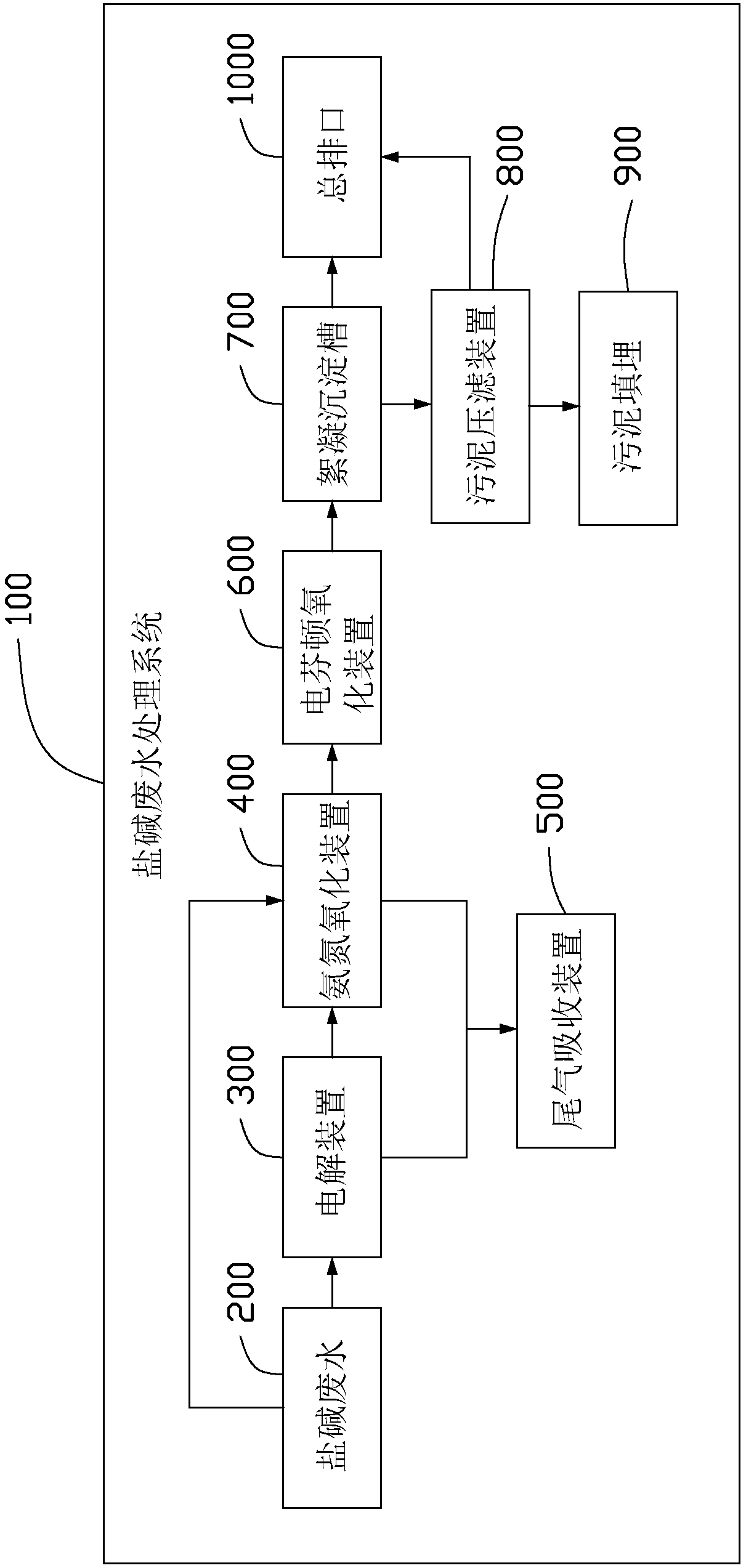

一种盐碱废水的处理系统，包括：电解装置、氨氮氧化装置、尾气吸收装置、电芬顿氧化装置、絮凝沉淀装置、固液分离装置，各装置之间通过水泵连接;
所述电解装置用于利用氧化铜生产废水制备氧化剂来氧化氨氮;
所述氨氮氧化装置用于消耗电解出水残余氧化剂的同时直接氧化部分废水中氨氮;
所述尾气吸收装置分别与电解装置及氨氮氧化装置相连，用于电解装置和氨氮氧化装置废气的吸收;
所述电芬顿氧化装置与絮凝沉淀装置相连接，用于废水中有机物、重金属离子及磷的去除;
所述固液分离装置与絮凝沉淀装置相连接，用于分离固体与液体。
本实用新型提供一种工艺简单、条件温和易控、经济环保的盐碱废水处理系统，出水COD低于30mg/L，NH3-N含量低于1.5mg/L，P含量低于0.3mg/L，Cu含量低于0.5mg/L，主要指标达地表水IV类水质标准。
