申请日2018.03.29
公开(公告)日2019.02.01
IPC分类号C02F3/28; B01D21/06
摘要
本实用新型公开了一种污水厂用沉淀池，包括池体、进水管、设于池体内的布水单元、生物填料单元、刮泥装置、气体回收装置及出水管;所述刮泥装置包括设于所述池体底面上的刮泥板、与该刮泥板固连的驱动杆及用于驱动所述驱动杆转动驱动件;所述布水单元包括中央管、多个布水管及设于布水管上的喷头;所述生物填料单元包括第一填料组件和设于第一填料组件上方的第二填料组件;所述第一填料组件包括固定套、沿固定套周向间隔分布的多个填料架和设于填料架上的生物填料。本实用新型中污水与生物填料接触充分，生物填料对于污水的厌氧消化处理效果好，减小污泥沉积量，无需经常进行刮泥操作，节能环保，刮泥部件磨损小，使用寿命长。
权利要求书

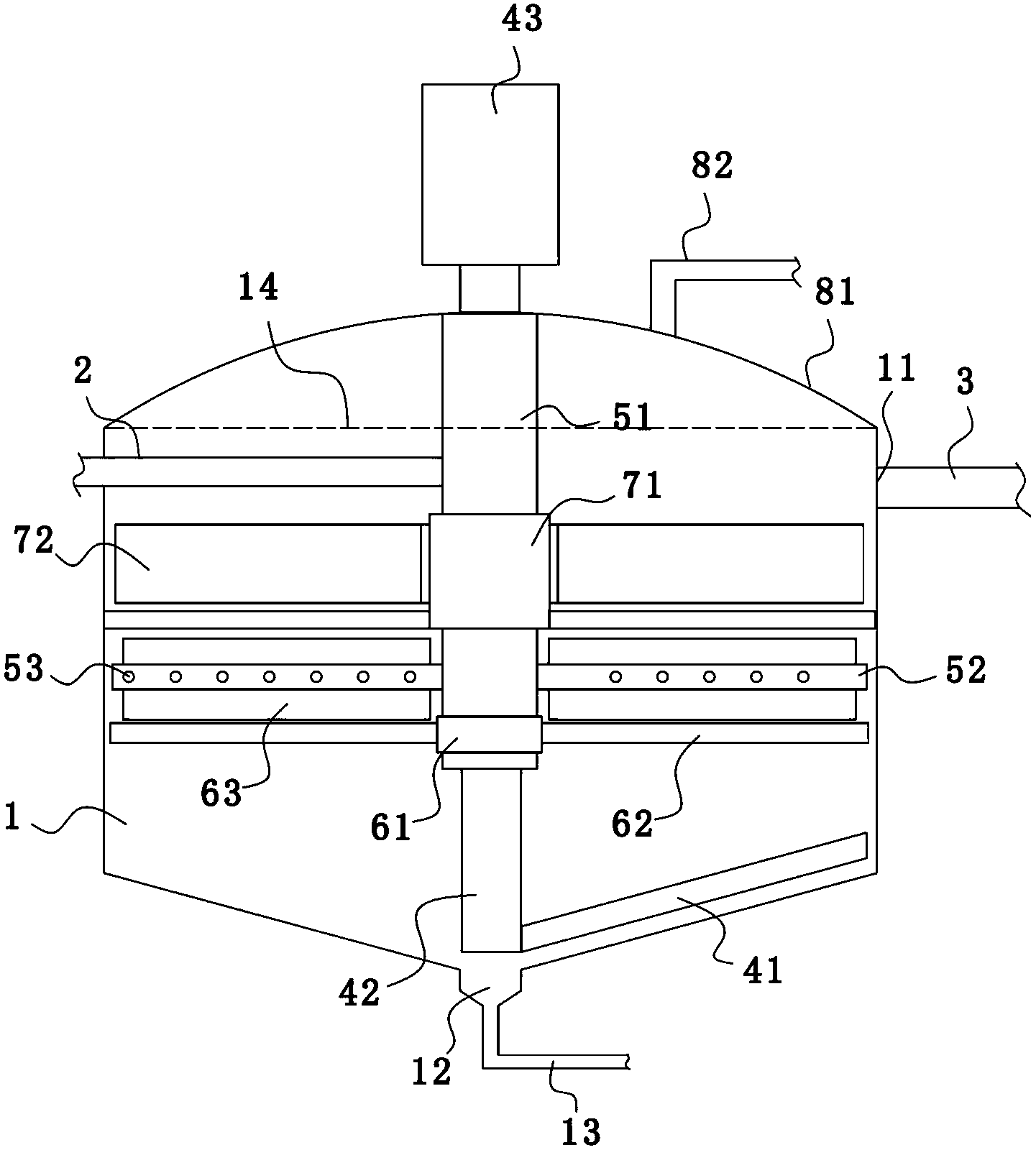

1.一种污水厂用沉淀池，包括池体(1)、进水管(2)、设于池体内的布水单元、生物填料单元、刮泥装置、气体回收装置及出水管(3);其特征在于：所述刮泥装置包括设于所述池体(1)底面上的刮泥板(41)、与该刮泥板固连的驱动杆(42)及用于驱动所述驱动杆转动的驱动件(43);所述布水单元包括中央管(51)、多个布水管(52)及设于布水管上的喷头(53);所述生物填料单元包括第一填料组件和设于第一填料组件上方的第二填料组件;所述第一填料组件包括固定套(61)、沿固定套周向间隔分布的多个填料架(62)和设于填料架上的生物填料(63)。
2.根据权利要求1所述的一种污水厂用沉淀池，其特征在于：所述填料架(62)与所述布水管(52)之间为交错设置。
3.根据权利要求1所述的一种污水厂用沉淀池，其特征在于：所述第二填料组件包括固设于池体侧壁上的定位架(71)和设于该定位架上的环状填料(72);所述池体(1)侧壁对应于环状填料上方设有一出水口(11)，所述出水管(3)连通于该出水口。
4.根据权利要求1所述的一种污水厂用沉淀池，其特征在于：所述池体(1)底面为锥形结构设置，池体(1)底面中心部位置设有一排泥口(12)，该排泥口连接一排泥管(13)。
5.根据权利要求1所述的一种污水厂用沉淀池，其特征在于：所述池体(1)上部具有一开口(14)，所述气体回收装置包括罩设于所述开口上的气体收集罩(81)和连通于该气体收集罩的出气管(82)。
6.根据权利要求1所述的一种污水厂用沉淀池，其特征在于：所述布水管(52)上的喷头(53)设置为两排，分别设于所述布水管(52)与所述生物填料(63)相邻的两侧壁上。
7.根据权利要求1所述的一种污水厂用沉淀池，其特征在于：所述喷头(53)沿所述布水管(52)的长度方向分布，相邻喷头之间的间距相等。
说明书
一种污水厂用沉淀池
技术领域
本实用新型属于污水处理技术领域，尤其是涉及一种污水厂用沉淀池。
背景技术
随着经济水平的不断增长，污水总量也不断增大。因此，对于污水处理的需求也不断增强。污水处理的过程中，对于污泥的处理效果较差，往往仅是让污泥自行沉淀，污水中存在的大量的污泥，直接沉积在沉淀池底部，需要频繁的进行清理，影响污水处理效率，且处理费用昂贵。并且由于污泥较多，容易堆积形成顽固污泥，变得难以处理，加大程度的影响工作效率。
实用新型内容
本实用新型为了克服现有技术的不足，提供一种结构简单，污泥沉积量小的一种污水厂用沉淀池。
为了实现上述目的，本实用新型采用以下技术方案：一种污水厂用沉淀池，包括池体、进水管、设于池体内的布水单元、生物填料单元、刮泥装置、气体回收装置及出水管;所述刮泥装置包括设于所述池体底面上的刮泥板、与该刮泥板固连的驱动杆及用于驱动所述驱动杆转动驱动件;所述布水单元包括中央管、多个布水管及设于布水管上的喷头;所述生物填料单元包括第一填料组件和设于第一填料组件上方的第二填料组件;所述第一填料组件包括固定套、沿固定套周向间隔分布的多个填料架和设于填料架上的生物填料。本实用新型布水更为均匀，污水与生物填料接触充分，增强生物填料对于污水的厌氧消化处理效果，减小污泥沉积量，无需经常进行刮泥操作，节能环保，刮泥部件磨损小，使用寿命长;设置了两组填料组件，进行双重厌氧消化处理，消化效果更好，可沉淀的污泥更少;气体回收装置可以收集沉池池产生的沼气，投入其他需要燃料的地方，或是在寒冷地区可以用来加热沉池池，节约能源，有利于降低成本。
优选的，所述填料架与所述布水管之间为交错设置;实现布水均匀，污水与生物填料接触充分，增强生物填料对于污水的厌氧消化处理效果。
优选的，所述第二填料组件包括固设于池体侧壁上的定位架和设于该定位架上的环状填料;所述池体侧壁对应于环状填料上方设有一出水口，所述出水管连通于该出水口;第二填料组件中的填料为盘状，使得对应于布水管的位置上也具有填料，可对直接由布水管向上流通，进而未经过生物填料反应的污水与上部的环状填料相接触，保证所有污水均通过填料进行厌氧消化处理后再排出，污水中的污泥消耗程度更大。
进一步的，所述池体底面为锥形结构设置，池体底面中心部位置设有一排泥口，该排泥口连接一排泥管;锥形结构的设置，使得池体的内底面成为一个斜面，污泥在刮泥板的刮动下发生松动后，可沿斜面滑入至排泥口内，污泥残留小，排泥方便。
进一步的，所述池体上部具有一开口，所述气体回收装置包括罩设于所述开口上的气体收集罩和连通于该气体收集罩的出气管。
进一步的，所述布水管上的喷头设置为两排，分别设于所述布水管与所述生物填料相邻的两侧壁上;喷头直接对准填料进行喷洒污水，污水与填料的接触效果更好，保证污水被进行良好的厌氧消化处理。
再进一步的，所述喷头沿所述布水管的长度方向分布，相邻喷头之间的间距相等。
综上所述，本实用新型具有以下有益效果：污水与生物填料接触充分，生物填料对于污水的厌氧消化处理效果好，减小污泥沉积量，无需经常进行刮泥操作，节能环保，刮泥部件磨损小，使用寿命长，污泥处理成本低;废气可进行回收利用，更为节能环保。
