申请日2018.07.18
公开(公告)日2018.10.12
IPC分类号C02F9/10
摘要
本实用新型提供一种带有离子交换树脂的高效污水分离装置，属于净水技术领域，包括电极箱、过滤机构、进水机构、循环净水机构和清水箱，电极箱内设有两絮凝电极，过滤机构包括大颗粒过滤箱、超滤膜过滤器、紫外光杀菌箱、离子交换树脂过滤器、颗粒活性炭滤芯、主RO反渗透滤芯、备用RO反渗透滤芯、主压缩活性炭滤芯和备用压缩活性炭滤芯，进水机构包括吸水泵、进水管和出水管，循环净水机构包括水泵、循环进水管和循环出水管，清水箱内设有水质检测仪，清水箱的外侧壁上设有控制器;本实用新型具有水净化效率高和水净化彻底的优点。
权利要求书
1.一种带有离子交换树脂的高效污水分离装置，其特征在于：包括电极箱、过滤机构、进水机构、循环净水机构和清水箱，所述电极箱内设有两絮凝电极，所述过滤机构包括大颗粒过滤箱、超滤膜过滤器、紫外光杀菌箱、离子交换树脂过滤器、颗粒活性炭滤芯、主RO反渗透滤芯、备用RO反渗透滤芯、主压缩活性炭滤芯和备用压缩活性炭滤芯，所述电极箱与所述大颗粒过滤箱相连接，所述大颗粒过滤箱内设有腈纶棉，所述大颗粒过滤箱与所述超滤膜过滤器相连通，所述紫外光杀菌箱内设有U形管和与电源连接的紫外线灯组，所述U形管和所述紫外线灯组均设置在所述紫外光杀菌箱的内侧壁上，所述U形管设置在所述紫外线灯组的下方，所述超滤膜过滤器和所述U形管之间连接有第一水管，所述U形管和所述离子交换树脂过滤器之间连接有第二水管，所述离子交换树脂过滤器和所述颗粒活性炭滤芯之间连接有第三水管，所述颗粒活性炭滤芯和所述主RO反渗透滤芯之间连接有第四主水管，所述第四主水管上连接有第四支水管，所述第四支水管与所述备用RO反渗透滤芯相连接，所述主RO反渗透滤芯和所述主压缩活性炭滤芯之间连接有第五主水管，所述备用RO反渗透滤芯也通过所述第五主水管与所述主压缩活性炭滤芯相连接，所述第五主水管上连接有第五支水管，所述第五支水管与所述备用压缩活性炭滤芯相连接，所述第一水管、所述第二水管和所述第三水管上均安装有电磁阀和增压泵，所述第四主水管与所述第四支水管的连接处安装有第一电控换向阀，所述第五主进水管与所述第五支进水管的连接处安装有第二电控换向阀，所述进水机构包括吸水泵、进水管和出水管，所述主RO反渗透滤芯、所述备用RO反渗透滤芯均通过所述进水管与所述吸水泵相连接，所述水泵通过所述出水管与所述清水箱相连接，所述循环净水机构包括水泵、循环进水管和循环出水管，所述循环进水管上安装有控制阀，所述清水箱通过所述循环进水管与所述水泵相连接，所述水泵通过所述循环出水管与所述电极箱相连接，所述清水箱内设有水质检测仪。
2.根据权利要求1所述的带有离子交换树脂的高效污水分离装置，其特征在于：所述大颗粒过滤箱内设有大颗粒煤渣。
3.根据权利要求1所述的带有离子交换树脂的高效污水分离装置，其特征在于：所述循环进水管上还安装有水体流量计。
4.根据权利要求1所述的带有离子交换树脂的高效污水分离装置，其特征在于：所述紫外光杀菌箱内设有三个U形管和三组紫外线灯组，所述U形管和所述紫外线灯组相互间隔交错布置。
5.根据权利要求1所述的带有离子交换树脂的高效污水分离装置，其特征在于：所述清水箱内设有与电源连接的电加热器。
6.根据权利要求1所述的带有离子交换树脂的高效污水分离装置，其特征在于：所述清水箱的外侧壁上设有控制器，所述紫外线灯组、所述电磁阀、所述第一电控换向阀、所述第二电控换向阀分别与所述控制器相电性连接。
说明书

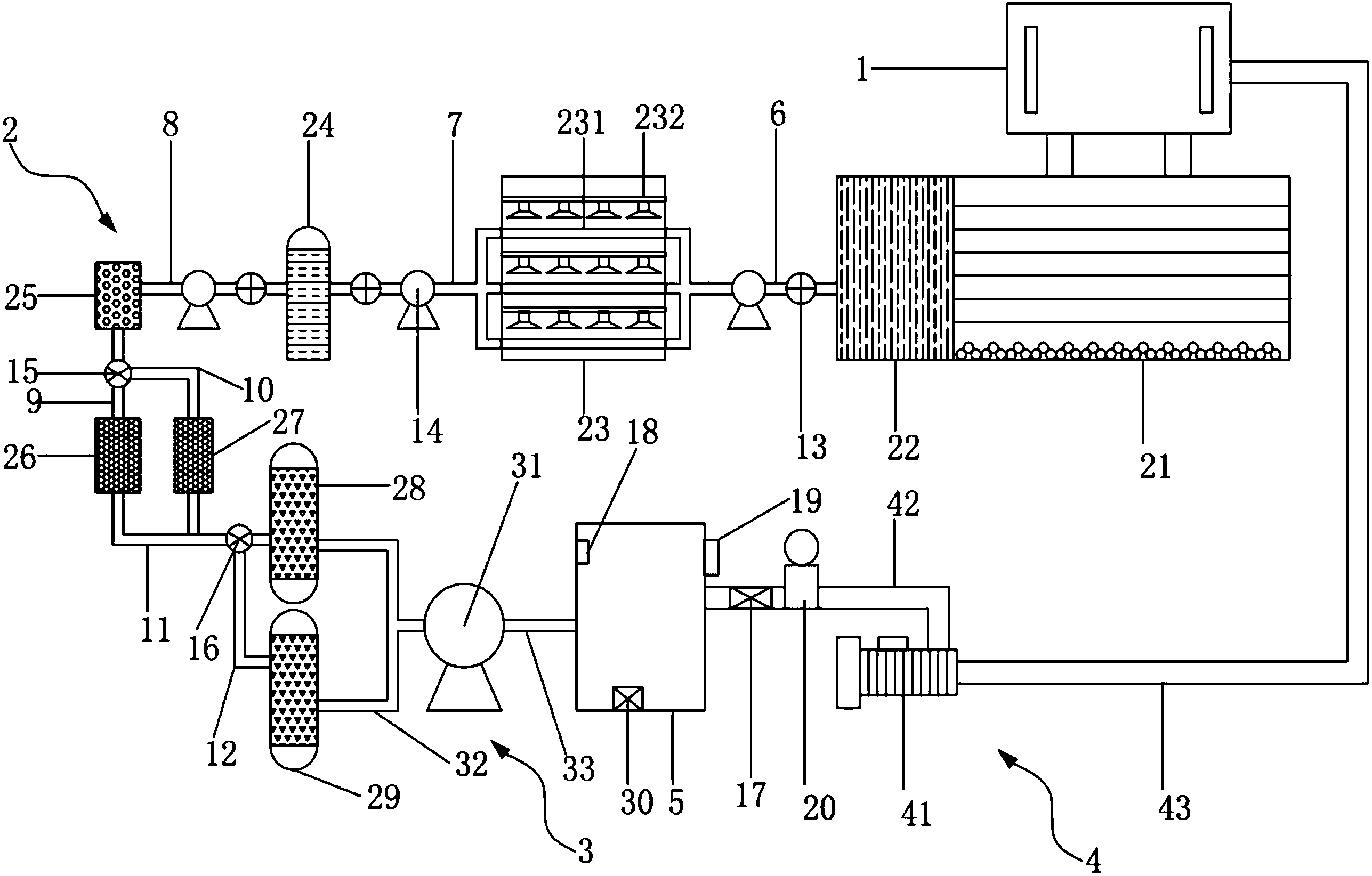

一种带有离子交换树脂的高效污水分离装置
技术领域：
本实用新型属于净水技术领域，具体涉及一种带有离子交换树脂的高效污水分离装置。
背景技术：
净水器也叫净水机、水质净化器，是按对水的使用要求对水质进行深度过滤、净化处理的水处理设备。净水器可有效滤除水中的铁锈、砂石、胶体以及吸附水中余氯、嗅味、异色、农药等化学药剂。可有效去除水中的细菌、病菌、毒素、重金属等杂质。
但现有的家用净水器存在着水净化效率不高以及水净化不彻底的问题。
实用新型内容：
本实用新型的目的是针对上述存在的问题,提供一种带有离子交换树脂的高效污水分离装置，该带有离子交换树脂的高效污水分离装置具有水净化效率高和水净化彻底的优点。
上述的目的通过以下的技术方案实现：
一种带有离子交换树脂的高效污水分离装置，包括电极箱、过滤机构、进水机构、循环净水机构和清水箱，所述电极箱内设有两絮凝电极，所述过滤机构包括大颗粒过滤箱、超滤膜过滤器、紫外光杀菌箱、离子交换树脂过滤器、颗粒活性炭滤芯、主RO反渗透滤芯、备用RO反渗透滤芯、主压缩活性炭滤芯和备用压缩活性炭滤芯，所述电极箱与所述大颗粒过滤箱相连接，所述大颗粒过滤箱内设有腈纶棉，所述大颗粒过滤箱与所述超滤膜过滤器相连通，所述紫外光杀菌箱内设有U形管和与电源连接的紫外线灯组，所述U形管和所述紫外线灯组均设置在所述紫外光杀菌箱的内侧壁上，所述U形管设置在所述紫外线灯组的下方，所述超滤膜过滤器和所述U形管之间连接有第一水管，所述U形管和所述离子交换树脂过滤器之间连接有第二水管，所述离子交换树脂过滤器和所述颗粒活性炭滤芯之间连接有第三水管，所述颗粒活性炭滤芯和所述主RO反渗透滤芯之间连接有第四主水管，所述第四主水管上连接有第四支水管，所述第四支水管与所述备用RO反渗透滤芯相连接，所述主RO反渗透滤芯和所述主压缩活性炭滤芯之间连接有第五主水管，所述备用RO反渗透滤芯也通过所述第五主水管与所述主压缩活性炭滤芯相连接，所述第五主水管上连接有第五支水管，所述第五支水管与所述备用压缩活性炭滤芯相连接，所述第一水管、所述第二水管和所述第三水管上均安装有电磁阀和增压泵，所述第四主水管与所述第四支水管的连接处安装有第一电控换向阀，所述第五主进水管与所述第五支进水管的连接处安装有第二电控换向阀，所述进水机构包括吸水泵、进水管和出水管，所述主RO反渗透滤芯、所述备用RO反渗透滤芯均通过所述进水管与所述吸水泵相连接，所述水泵通过所述出水管与所述清水箱相连接，所述循环净水机构包括水泵、循环进水管和循环出水管，所述循环进水管上安装有控制阀，所述清水箱通过所述循环进水管与所述水泵相连接，所述水泵通过所述循环出水管与所述电极箱相连接，所述清水箱内设有水质检测仪。
优选地，所述大颗粒过滤箱内设有大颗粒煤渣。
优选地，所述循环进水管上还安装有水体流量计。
优选地，所述紫外光杀菌箱内设有三个U形管和三组紫外线灯组，所述U形管和所述紫外线灯组相互间隔交错布置。
优选地，所述清水箱内设有与电源连接的电加热器。
优选地，所述清水箱的外侧壁上设有控制器，所述紫外线灯组、所述电磁阀、所述第一电控换向阀、所述第二电控换向阀分别与所述控制器相电性连接
与现有技术相比，本实用新型的有益效果：
1.本实用新型中所述电极箱内设有两絮凝电极，可发射高频电磁场，水中的细菌、藻类以及一些有害物质在高频电磁场的作用下起灭杀作用，然后使一些物质分离带电，带异种电荷的粒子相互吸引，形成颗粒较大的物质。
2.本实用新型中所述电极箱内设有两絮凝电极，所述过滤机构包括大颗粒过滤箱、超滤膜过滤器、紫外光杀菌箱、离子交换树脂过滤器、颗粒活性炭滤芯、主RO反渗透滤芯、备用RO反渗透滤芯、主压缩活性炭滤芯和备用压缩活性炭滤芯，所述电极箱与所述大颗粒过滤箱相连接，所述大颗粒过滤箱内设有腈纶棉，所述大颗粒过滤箱与所述超滤膜过滤器相连通，所述紫外光杀菌箱内设有U形管和紫外线灯组，所述U形管和所述紫外线灯组均设置在所述紫外光杀菌箱的内侧壁上，所述U形管设置在所述紫外线灯组的下方，所述超滤膜过滤器和所述U形管之间连接有第一水管，所述U形管和所述离子交换树脂过滤器之间连接有第二水管，所述离子交换树脂过滤器和所述颗粒活性炭滤芯之间连接有第三水管，所述颗粒活性炭滤芯和所述主RO反渗透滤芯之间连接有第四主水管，所述第四主水管上连接有第四支水管，所述第四支水管与所述备用RO反渗透滤芯相连接，所述主RO反渗透滤芯和所述主压缩活性炭滤芯之间连接有第五主水管，所述备用RO反渗透滤芯也通过所述第五主水管与所述主压缩活性炭滤芯相连接，所述第五主水管上连接有第五支水管，所述第五支水管与所述备用压缩活性炭滤芯相连接，所述第一水管、所述第二水管和所述第三水管上均安装有电磁阀和增压泵，所述第四主水管与第四支水管的连接处安装有第一电控换向阀，所述第五主进水管与第五支进水管的连接处安装有第二电控换向阀;其中，大颗粒过滤箱可以将水体中肉眼可见的颗粒材料过滤掉;紫外光杀菌箱可以将水体中的菌体杀灭;离子交换树脂过滤器可以有效地滤除水中的氯离子、钙离子、镁离子等，降低水质的硬度;颗粒活性炭滤芯可以除去水中有色有味的杂质，可以进一步净化水的质量，保证水的口感;主RO反渗透滤芯和备用RO反渗透滤芯可以清除水中细菌、病毒、重金属等有机杂质，通过操作第一电控换向阀，使两者配合使用，正常工作时，只需主RO反渗透滤芯单独工作，当主RO反渗透滤芯使用一段时间后，出现净化效果不好的情况时，转而使用备用RO反渗透滤芯，延长更换RO反渗透滤芯的周期，减少成本，提高水净化的效率;主压缩活性炭滤芯和备用压缩活性炭滤芯可以清除水中异色、异味、卤代烃以及其他对人体有害的有机物，而且使用寿命较长，通过操作第二电控换向阀，使两者配合使用，正常工作时，只需主压缩活性炭滤芯单独工作，当主压缩活性炭滤芯使用一段时间后，出现净化效果不好的情况时，转而使用备用压缩活性炭滤芯，延长更换压缩活性炭滤芯的周期，减少成本，提高水净化的效率;电磁阀可以控制水体的进出，使得水体在各个过滤装置中尽可能过滤完全;增压泵可以加速水体的流动，提高水体净化的工作效率。
3.本实用新型中所述进水机构包括吸水泵、进水管和出水管，所述主RO反渗透滤芯、所述备用RO反渗透滤芯均通过所述进水管与所述吸水泵相连接，所述吸水泵通过所述出水管与所述清水箱相连接，该进水机构可以将净化过的水体输送到清水箱内，整个进水机构结构简单、操作便捷。
4.本实用新型中所述循环净水机构包括水泵、循环进水管和循环出水管，所述循环进水管上安装有控制阀，所述清水箱通过所述循环进水管与所述水泵相连接，所述水泵通过所述循环出水管与所述电极箱相连接，清水箱内得到的净化的水体若经检测仍不符合饮用标准，则该循环净水机构可以将清水箱内的水体输送至电极箱内进行再次的净化。
5.本实用新型中所述清水箱内设有水质检测仪，可以实时准确地检测水质情况。
6.本实用新型中所述清水箱的外侧壁上设有控制器，所述紫外线灯组、所述电磁阀、所述第一电控换向阀、所述第二电控换向阀分别与所述控制器相电性连接，通过控制器控制紫外线灯组、电磁阀、第一电控换向阀和第二电控换向阀的工作情况。
7.本实用新型中所述大颗粒过滤箱内设有大颗粒煤渣，可以吸附水中的臭气。
8.本实用新型中所述循环进水管上还安装有水体流量计，能够测定循环进水管的水体流量。
9.本实用新型中所述紫外光杀菌箱内设有三个U形管和三组紫外线灯组，所述U形管和所述紫外线灯组相互间隔交错布置，增强对水体菌体的灭杀效果。
10.本实用新型中所述清水箱内设有与电源连接的电加热器，电加热器加热清水箱内的水体可以杀灭菌体和病毒。
