申请日2018.03.29
公开(公告)日2019.02.01
IPC分类号C02F9/14
摘要
本实用新型公开了一种污泥减量的废水处理设备，包括水处理系统和污泥处理系统;所述水处理系统包括混凝‑沉淀池、通过管路与所述混凝‑沉淀池相连的生化池及通过管路与所述生化池相连的二沉池;所述污泥处理系统包括用于存储混凝‑沉淀池和二沉池内污泥的储泥池和臭氧接触器，所述二沉池与所述生化池均通过管路与所述臭氧接触器相连。本实用新型使出水COD<200mg/L,达到纺织染整工业水污染物排放标准规定的间接排放标准，TN<15mg/L，TP<0.5mg/L，达到纺织染整工业水污染物排放标准规定的直接排放标准;同时，具有污泥产量少、低碳环保、反硝化效率高、成本低等诸多优点。
权利要求书

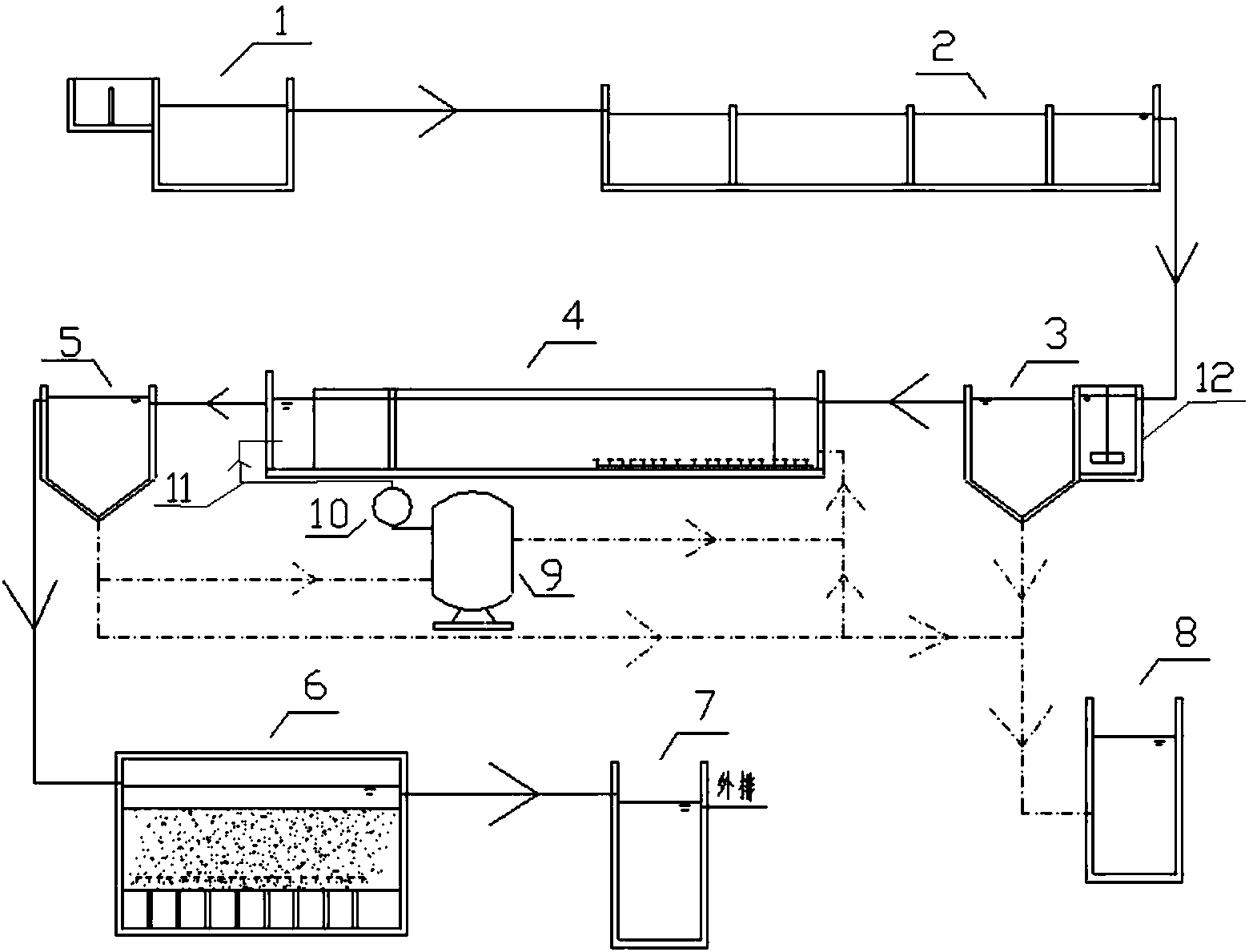

1.一种污泥减量的废水处理设备，包括水处理系统和污泥处理系统;其特征在于：所述水处理系统包括混凝-沉淀池(3)、通过管路与所述混凝-沉淀池(3)相连的生化池(4)及通过管路与所述生化池(4)相连的二沉池(5);所述污泥处理系统包括用于存储混凝-沉淀池(3)和二沉池(5)内污泥的储泥池(8)和臭氧接触器(9)，所述二沉池(5)与所述生化池(4)均通过管路与所述臭氧接触器(9)相连。
2.根据权利要求1所述的一种污泥减量的废水处理设备，其特征在于：所述污泥处理系统还包括用于收集和破坏臭氧尾气的臭氧处理装置(10)，该臭氧处理装置(10)与所述臭氧接触器(9)相连。
3.根据权利要求2所述的一种污泥减量的废水处理设备，其特征在于：所述臭氧处理装置(10)与所述生化池(4)间设有用于将破坏后的臭氧尾气输送至生化池内作为曝气气源的输气管路(11)。
4.根据权利要求1所述的一种污泥减量的废水处理设备，其特征在于：所述水处理系统还包括通过管路与所述二沉池(5)相连的活性炭滤池(6)和用于存储活性炭滤池(6)出水的蓄水池(7)，所述蓄水池(7)通过管路与所述活性炭滤池(6)相连。
5.根据权利要求1所述的一种污泥减量的废水处理设备，其特征在于：所述混凝-沉淀池(3)上连有用于向混凝-沉淀池(3)内添加絮凝剂的加药装置(12)。
6.根据权利要求1所述的一种污泥减量的废水处理设备，其特征在于：所述水处理系统还包括用于混合废水的稳流池(1)和通过管路与所述稳流池(1)相连的调节池(2)，所述调节池(2)与所述混凝-沉淀池(3)通过管路相连。
说明书
一种污泥减量的废水处理设备
技术领域
本实用新型属于技术领域，尤其是涉及一种污泥减量的废水处理设备。
背景技术
活性污泥法因其较高的处理效率，运行稳定可靠等特点，目前己成为应用最广泛的一种污水处理工艺之一，大多数污水处理厂都会采用活性污泥法。但是微生物在分解有机物的同时，也会产生大量的剩余污泥。这部分增生污泥的处理和处置成本较高。传统的污泥处理处置方法(焚烧、土地填埋、填海、等)存在很大的环境压力，且易产生二次污染(焚烧烟气和填埋渗滤液)。
实用新型内容
本实用新型为了克服现有技术的不足，提供一种污泥减量，提高生化效率的的污泥减量的废水处理设备。
为了实现上述目的，本实用新型采用以下技术方案：一种污泥减量的废水处理设备，包括水处理系统和污泥处理系统;所述水处理系统包括混凝-沉淀池、通过管路与所述混凝-沉淀池相连的生化池及通过管路与所述生化池相连的二沉池;所述污泥处理系统包括用于存储混凝-沉淀池和二沉池内污泥的储泥池和臭氧接触器，所述二沉池与所述生化池均通过管路与所述臭氧接触器相连。本实用新型通过设置臭氧接触器对污泥进行臭氧破坏然后再利用的方式，减少了污泥产量，能够缩小污泥脱水处理等设施，降低设备及运营管理费用，此外，部分污泥经过臭氧氧化后通过管路回流到生化池内，使得生化池内的生化系统具有足够的可利用碳源，减少脱氮除磷时额外的碳源投加量，提高了生化效率，保证了印染废水的整体处理效率和达标排放。
进一步的，所述污泥处理系统还包括用于收集和破坏臭氧尾气的臭氧处理装置，该臭氧处理装置与所述臭氧接触器相连;尾气经破坏后通入生化池作为部分曝气气源，提高生化池曝气效果，减少额外曝气气源，既提高臭氧使用效率，又降低臭氧的污染。
进一步的，所述臭氧处理装置与所述生化池间设有用于将破坏后的臭氧尾气输送至生化池内作为曝气气源的输气管路。
进一步的，所述水处理系统还包括通过管路与所述二沉池相连的活性炭滤池和用于存储活性炭滤池内出水的蓄水池，所述蓄水池通过管路与所述活性炭滤池相连;活性炭滤池出水进入蓄水池，部分又作为活性炭滤池反冲洗的水源，提高水利用率。
进一步的，所述混凝-沉淀池连有用于向混凝-沉淀池内添加絮凝剂的加药装置。
进一步的，所述水处理系统还包括用于混合废水的稳流池和通过管路与所述稳流池相连的调节池，所述调节池与所述混凝-沉淀池通过管路相连。
综上所述，本实用新型使出水COD<200mg/L,达到纺织染整工业水污染物排放标准规定的间接排放标准，TN<15mg/L， TP<0.5mg/L，达到纺织染整工业水污染物排放标准规定的直接排放标准;同时，具有污泥产量少、低碳环保、反硝化效率高、成本低等诸多优点。
