申请日2018.12.03
公开(公告)日2019.04.12
IPC分类号B08B13/00; B08B9/087
摘要
本发明公开了旋转甩出式污水搅拌防沉淀的清洗机污水排泄装置，其结构包括盖子、手柄、清洗外壳、排水装置，盖子与清洗外壳活动连接，排水装置固定安装在清洗外壳内，手柄安装在盖子顶部面板中央，盖子与手柄机械焊接，本发明的有益效果：在外机械力的作用下驱动转盘旋转，借助固定连接杆带动防沉淀机构旋转运动，从而达到驱动防沉淀机构工作，利用转盘旋转使得防沉淀机构具有一个向外的拉力，将活动杆向外甩出，从而推动并将污水搅拌，避免污水沉淀，通过刮头沿着固定连接杆上的滑轨运动，将原本沉淀在固定连接杆上的杂质刮除，防止防止杂质再次沉淀在固定连接杆上，避免了污水中杂质的沉降。
权利要求书

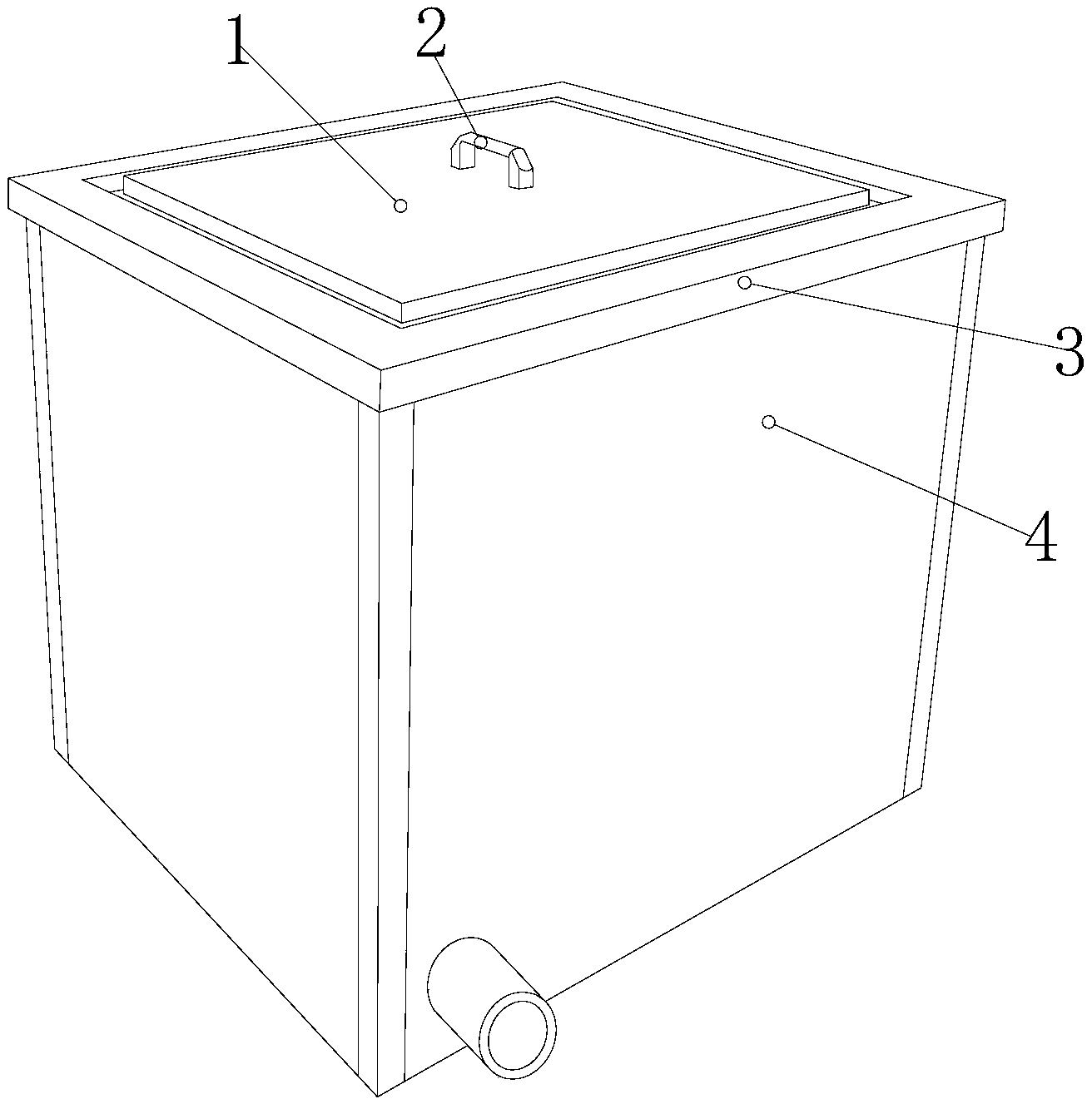

1.旋转甩出式污水搅拌防沉淀的清洗机污水排泄装置，其结构包括盖子(1)、手柄(2)、清洗外壳(3)、排水装置(4)，所述的盖子(1)与清洗外壳(3)活动连接，其特征在于：
所述的排水装置(4)固定安装在清洗外壳(3)内，所述的手柄(2)安装在盖子(1)顶部面板中央，所述的盖子(1)与手柄(2)机械焊接。
2.根据权利要求1所述的旋转甩出式污水搅拌防沉淀的清洗机污水排泄装置，其特征在于：所述的排水装置(4)由防沉淀机构(401)、固定连接杆(402)、转盘(403)、防积渣机构(404)、清洗腔(405)、排水管(406)构成，所述的防积渣机构(404)与转盘(403)机械连接，所述的转盘(403)通过固定连接杆(402)与防沉淀机构(401)相连接，所述的防沉淀机构(401)安装在清洗腔(405)中，所述的转盘(403)设于清洗腔(405)中央，所述的排水管(406)与清洗腔(405)相通，所述的排水管(406)贯穿清洗外壳(3)。
3.根据权利要求2所述的旋转甩出式污水 搅拌防沉淀的清洗机污水排泄装置，其特征在于：所述的防沉淀机构(401)由活动杆(4011)、第一弹簧(4012)、中心轴(4013)、活动轨(4014)、固定盘(4015)构成，所述的活动杆(4011)与第一弹簧(4012)相连接，所述的活动杆(4011)与活动轨(4014)滑动配合，所述的活动轨(4014)与固定盘(4015)呈一体结构设立，所述的中心轴(4013)贯穿固定盘(4015)中央并与转盘(403)相连接，活动轨(4014)与中心轴(4013)相连接的一端为闭合端，活动轨(4014)开口侧上固定设有限位块。
4.根据权利要求2所述的旋转甩出式污水搅拌防沉淀的清洗机污水排泄装置，其特征在于：所述的防积渣机构(404)由刮头(4041)、第二弹簧(4042)、圆形腔(4043)、刮头滑动杆(4044)构成，所述的刮头滑动杆(4044)与刮头(4041)固定连接，所述的刮头(4041)与固定连接杆(402)滑动配合，所述的第二弹簧(4042)与刮头滑动杆(4044)机械连接，所述的圆形腔(4043)与刮头(4041)活动连接。
5.根据权利要求2所述的旋转甩出式污水搅拌防沉淀的清洗机污水排泄装置，其特征在于：所述的清洗腔(405)两侧内壁上与防沉淀机构(401)相对处呈内弧状凹陷，避免防沉淀机构(401)工作时会与清洗腔(405)内壁撞击，保障防沉淀机构(401)正常工作。
6.根据权利要求4所述的旋转甩出式污水搅拌防沉淀的清洗机污水排泄装置，其特征在于：所述的圆形腔(4043)内壁呈Y字形设立，使得刮头(4041)往返运动的过程中刚好可以收进圆形腔(4043)中。
说明书
旋转甩出式污水搅拌防沉淀的清洗机污水排泄装置
技术领域
本发明涉及污水处理设备领域，尤其是涉及到一种旋转甩出式污水搅拌防沉淀的清洗机污水排泄装置。
背景技术
工件、设备和零部件在制造、装配、使用过程会沾染污物，因此需要借助清洗机对其进行清洁，在于对工件进行定期维护时，也需要先将工件表面的污物进行清洁后再进行维护，因此，对于清洗机的需求是必要的，目前的清洗机具有以下缺陷：
传统的清洗机在清洗后，污水直接通过导水管排出，会有部分污渍残留在清洗腔底部，并且污水中的杂物也会有部分沾贴在清洗腔内壁上，导致在重新排入清水时，会使得清水变浑，并且原本残留的污物在清洗的过程中会增加污物对工件的磨损。
发明内容
针对现有技术的不足，本发明是通过如下的技术方案来实现：旋转甩出式污水搅拌防沉淀的清洗机污水排泄装置，其结构包括盖子、手柄、清洗外壳、排水装置，所述的盖子与清洗外壳活动连接，所述的排水装置固定安装在清洗外壳内，所述的手柄安装在盖子顶部面板中央，所述的盖子与手柄机械焊接。
作为本发明的进一步优化，所述的排水装置由防沉淀机构、固定连接杆、转盘、防积渣机构、清洗腔、排水管构成，所述的防积渣机构与转盘机械连接，所述的转盘通过固定连接杆与防沉淀机构相连接，所述的防沉淀机构安装在清洗腔中，所述的转盘设于清洗腔中央，所述的排水管与清洗腔相通，所述的排水管贯穿清洗外壳。
作为本发明的进一步优化，所述的防沉淀机构由活动杆、第一弹簧、中心轴、活动轨、固定盘构成，所述的活动杆与第一弹簧相连接，所述的活动杆与活动轨滑动配合，所述的活动杆与第一弹簧相连接的一端设有延伸板块，所述的活动轨与固定盘呈一体结构设立，所述的活动轨设有五个，所述的活动轨以内嵌的形式固定在固定盘上，所述的中心轴贯穿固定盘中央并与转盘相连接，所述的第一弹簧安装在活动轨中，活动轨与中心轴相连接的一端为闭合端，活动轨开口侧上固定设有限位块。
作为本发明的进一步优化，所述的防积渣机构由刮头、第二弹簧、圆形腔、刮头滑动杆构成，所述的刮头滑动杆与刮头固定连接，所述的刮头设有两个，所述的刮头与固定连接杆滑动配合，所述的第二弹簧与刮头滑动杆机械连接，所述的第二弹簧安装在固定连接杆上的滑轨中，所述的圆形腔与刮头活动连接，所述的圆形腔与转盘内腔相通。
作为本发明的进一步优化，所述的清洗腔两侧内壁上与防沉淀机构相对处呈内弧状凹陷，避免防沉淀机构工作时会与清洗腔内壁撞击，保障防沉淀机构正常工作。
作为本发明的进一步优化，所述的圆形腔内壁呈Y字形设立，使得刮头往返运动的过程中刚好可以收进圆形腔中。
有益效果
本发明旋转甩出式污水搅拌防沉淀的清洗机污水排泄装置，当清洗设备停止工作时，借助外机械力驱动转盘旋转，通过固定连接杆带动防沉淀机构随转盘旋转，从而原本处于静止状态的防沉淀机构具有一个向外的拉力，使得活动杆向外甩出并随转盘旋转，从而推动搅拌清洗腔中的污水，避就污水沉淀，转盘旋转后打开排水管，使得搅拌后污水从排水管排出，避免污水中的杂质沉淀在清洗腔内壁以及底部，由于转盘旋转，原本位于圆形腔内的刮头在外拉力的作用下被甩出圆形腔中，并沿着固定连接杆上的滑轨运动，从而刮头刮过固定连接杆表面，并由于第二弹簧的设立往返运动，将原本沉淀在固定连接杆上的杂质刮除，并防止防止杂质再次沉淀在固定连接杆上，使得污水直接排出，避免杂质的残留导致新排入的清水变浑浊。
与现有技术相比，本发明具有以下优点：
本发明在外机械力的作用下驱动转盘旋转，借助固定连接杆带动防沉淀机构旋转运动，从而达到驱动防沉淀机构工作的目的，并使得刮头在固定连接杆上往返运动;
本发明利用转盘旋转使得防沉淀机构具有一个向外的拉力，将活动杆向外甩出，从而推动并将污水搅拌，避免污水沉淀，通过刮头沿着固定连接杆上的滑轨运动，将原本沉淀在固定连接杆上的杂质刮除，防止防止杂质再次沉淀在固定连接杆上，避免了污水中杂质的沉降。
