申请日2018.12.02
公开(公告)日2019.03.12
IPC分类号C02F9/08
摘要
本发明涉及一种工业废水专用处理装置,包括输送单元，所述输送单元连接过滤装置，所述过滤装置通过管道连接处理单元，所述处理单元通过第一过滤网连接消毒单元，所述消毒单元连接排放管。本发明提高工作效率和精度，成本较低，可处理大量废水达标排放，提高环保性能。
权利要求书

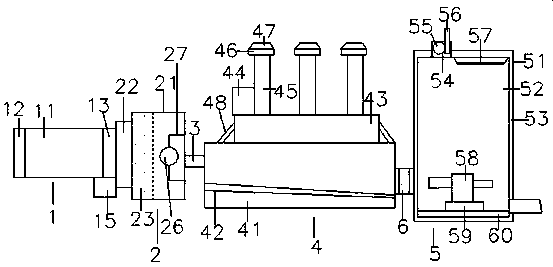

1.一种工业废水专用处理装置,包括输送单元(1)，其特征在于：所述输送单元(1)连接过滤装置(2)，所述过滤装置(2)通过管道(3)连接处理单元(4)，所述处理单元(4)通过第一过滤网(6)连接消毒单元(5)，所述消毒单元(5)连接排放管;
所述过滤装置(2)包括壳体(21)，所述壳体(21)顶端设有接口(22)，所述接口(22)连接第二过滤网(23)，所述第二过滤网(23)上设有的凸起(24)与壳体(21)上设有的凹槽(25)相匹配，所述壳体(21)上通过支架(27)连接消泡器(26)，所述第二过滤网(23)采用筛目为1-2mm的双层不锈钢过滤网，表面电镀有镍层和防腐层;
所述处理单元(4)包括沉淀池(41)，所述沉淀池(41)底部内壁上设有折流板(42)，所述折流板(42)呈4°-7°倾斜摆放，所述折流板(42)略低的一侧连接出口，所述沉淀池(41)上设有主管(43)，所述主管(43)底部设有与之呈45°的支撑架(48)，所述主管(43)连接增压泵(44)，所述增压泵(44)连接变频电机(50)，所述增压泵(44)连接多个增压管(45)，多个所述增压管(45)顶部设有连接件(46)，所述连接件(46)上设有喷头(47)，所述主管(43)进口连接储液罐(49)上的出口;
所述消毒单元(5)包括消毒罐(51)，所述消毒罐(51)与内腔(52)之间设有减震层(53)，所述内腔(52)顶部设有消毒管(54)，所述消毒管(54)上设有单向阀(55)和流量计(56)，所述内腔(52)顶部设有紫外线消毒仪(57)，所述内腔(52)底部设有搅拌叶轮(58)，通过转轴(59)固定在减震板(60)上，所述减震板(60)固定于内腔(52)底部。
2.根据权利要求1所述的一种工业废水 专用处理装置，其特征在于：所述输送单元(1)包括管道(11)，所述管道(11)两端分别设有入口(12)和出口(13)，所述出口(13)通过泵(15)连接过滤装置(2)上的接口(22)。
3.根据权利要求1所述的一种工业废水专用处理装置，其特征在于：所述变频电机(50)连接泵(15)、增压泵(44)、单向阀(55)、流量计(56)、紫外线消毒仪(57)和转轴(59)，所述转轴(59)连接变频电机(50)上的稳速器(7)。
说明书
一种工业废水专用处理装置
技术领域
本发明具体涉及一种工业废水专用处理装置。
背景技术
随着社会的发展工业污水造成的污染越来越受到广大群众的重视，现有的工业处理方法主要是去除大型颗粒物及其有害物质，但是它的工作效率低，处理不干净，不能达标排放。
发明内容
本发明的目的在于一种工业废水专用处理装置，以解决现有的技术问题。
为实现上述目的，本发明提供如下技术方案：一种工业废水专用处理装置,包括输送单元，所述输送单元连接过滤装置，所述过滤装置通过管道连接处理单元，所述处理单元通过第一过滤网连接消毒单元，所述消毒单元连接排放管;
所述过滤装置包括壳体，所述壳体顶端设有接口，所述接口连接第二过滤网，所述第二过滤网上设有的凸起与壳体上设有的凹槽相匹配，所述壳体上通过支架连接消泡器，所述第二过滤网采用筛目为1-2mm的双层不锈钢过滤网，表面电镀有镍层和防腐层;
所述处理单元包括沉淀池，所述沉淀池底部内壁上设有折流板，所述折流板呈4°-7°倾斜摆放，所述折流板略低的一侧连接出口，所述沉淀池上设有主管，所述主管底部设有与之呈45°的支撑架，所述主管连接增压泵，所述增压泵连接变频电机，所述增压泵连接多个增压管，多个所述增压管顶部设有连接件，所述连接件上设有喷头，所述主管进口连接储液罐上的出口;
所述消毒单元包括消毒罐，所述消毒罐与内腔之间设有减震层，所述内腔顶部设有消毒管，所述消毒管上设有单向阀和流量计，所述内腔顶部设有紫外线消毒仪，所述内腔底部设有搅拌叶轮，通过转轴固定在减震板上，所述减震板固定于内腔底部。
优选的，所述输送单元包括管道，所述管道两端分别设有入口和出口，所述出口通过泵连接过滤装置上的接口。
优选的，所述变频电机连接泵、增压泵、单向阀、流量计、紫外线消毒仪和转轴，所述转轴连接变频电机上的稳速器。
与现有技术相比，本发明的有益效果是：
1、通过过滤装置有效去除废水中份大型颗粒物，通过双层架构有效提高抗压性能，同时本结构觉有良好的耐腐蚀、耐磨、耐冲力的效果，提高结构的牢固性能，配合消泡器有效去除内部液体中的气泡，提高流动性和均匀性;
2、处理装置有效通过加药降低废水中有害物质的含量，提高环保性能，并通过折流板实现固液分离，提高沉淀的工作效率和精度，通过增压泵和增压管的使用提高压强，缩短运输时间，扩大喷射面积，提高处理的均匀性，并通过支撑轴提高结构的稳定;
3、消毒装置中的搅拌叶轮有效均匀混合废液和消毒液，配合紫外线消毒的双层保证，提高消毒质量，有效进行消毒、杀菌、去除微生物和细菌的滋生，提高排放标准，绿色环保。
