申请日2018.12.03
公开(公告)日2019.04.05
IPC分类号F16K31/06; F16K47/02
摘要
本发明公开了一种降噪废水电磁阀，包括开设有进水口与出水口的阀体以及密封组件，所述阀体内设有进水腔和出水腔，电磁阀关闭时，密封组件将进水腔和出水腔两个腔室相互分隔;所述进水口与进水腔相连通，所述出水口与出水腔相连通，所述进水腔和出水腔通过密封组件相互分隔;还包括缓冲腔，所述缓冲腔与出水腔相连通，所述缓冲腔的腔壁上设有针孔，所述进水腔通过针孔与缓冲腔导通。本发明能够使得废水电磁阀在高水压、大流量的情形下去工作时，有效地降低了废水阀中经过大流量高水压水流时产生的噪音。
权利要求书

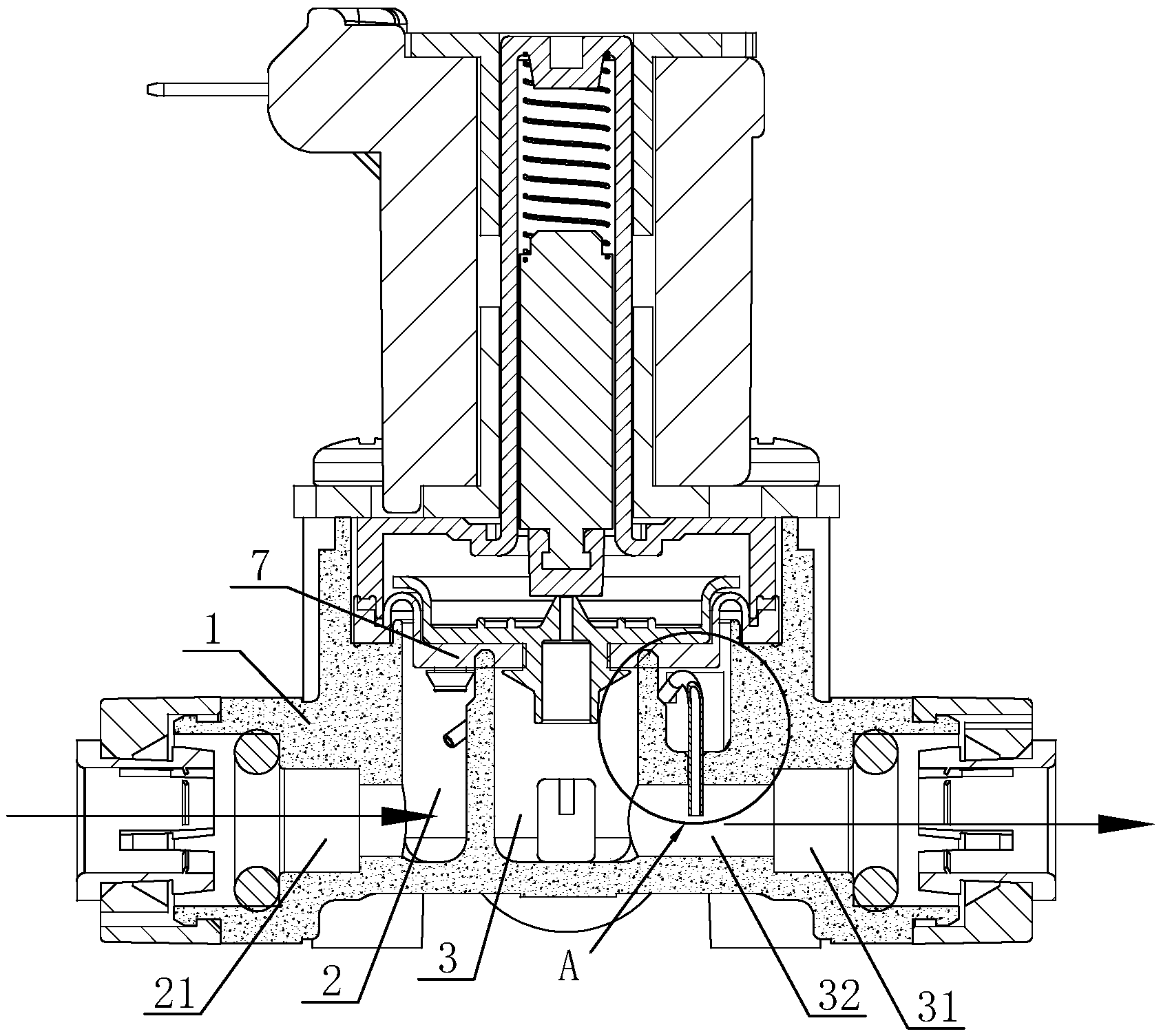

1.一种降噪废水电磁阀，其特征在于：包括开设有进水口(21)与出水口(31)的阀体(1)以及密封组件(7)，所述阀体(1)内设有进水腔(2)和出水腔(3)，电磁阀关闭时，密封组件(7)将进水腔(2)和出水腔(3)两个腔室相互分隔;所述进水口(21)与进水腔(2)相连通，所述出水口(31)与出水腔(3)相连通，所述进水腔(2)和出水腔(3)通过密封组件(7)相互分隔;还包括缓冲腔(4)，所述缓冲腔(4)与出水腔(3)相连通，所述缓冲腔(4)的腔壁上设有针孔(41)，所述进水腔(2)通过针孔(41)与缓冲腔(4)导通。
2.根据权利要求1所述的降噪废水电磁阀，其特征在于：还包括毛细管(5)，所述毛细管(5)可拆卸插设于针孔(41)内，所述进水腔(2)内的水流通过毛细管(5)流入缓冲腔(4)内。
3.根据权利要求1或2所述的降噪废水电磁阀，其特征在于：所述缓冲腔(4)设有多个，多个缓冲腔(4)均与出水腔(3)相导通。
4.根据权利要求1所述的降噪废水电磁阀，其特征在于：还包括连接腔(32)，所述出水腔(3)通过连接腔(32)与出水口(31)连接，所述连接腔(32)与进水腔(2)共同的腔壁上设有针孔(41)。
5.根据权利要求1所述的降噪废水电磁阀，其特征在于：所述针孔(41)连通进水腔(2)的一侧为便于毛细管(5)插入的倒角设置。
6.根据权利要求2所述的降噪废水电磁阀，其特征在于：所述进水腔(2)内设有挡流板(6)，所述挡流板(6)竖直设置在针孔(41)的水流上游，挡流板(6)的底部与进水腔(2)的腔室底部连接，挡流板(6)的顶部与密封组件(7)之间设有间隔。
7.根据权利要求6所述的降噪废水电磁阀，其特征在于：所述毛细管(5)为弯折设置，所述毛细管(5)的一端位于缓冲腔(4)内，毛细管(5)的另一端穿过所述间隔位于挡流板(6)迎流面一侧的进水腔(2)内。
8.根据权利要求1至7所述的降噪废水电磁阀，其特征在于：所述出水腔(3)位于阀体(1)的中部，所述进水腔(2)为环绕出水腔(3)设置的环形腔室，所述缓冲腔(4)位于环形腔室内，缓冲腔(4)与中部的出水腔(3)向相导通。
说明书
一种降噪废水电磁阀
技术领域
本发明涉及电磁阀降噪领域，具体为一种降噪废水电磁阀。
背景技术
在净水设备中，废水 电磁阀用于排出废水，使RO膜前端的水的浓度不至于过高，从而达到保护净水机中的RO膜的效果，保证了RO膜的使用寿命。废水电磁阀结构与进水电磁阀大致相同，区别在于阀体上存在一个连接进水端与出水端小孔。电磁阀在不通电，阀未打开时，有一定小流量的废水可以通过电磁阀流出，达到排出废水的目的;当废水电磁阀通电时，电磁阀全开，起到冲洗的作用。
但是在使用制水量大的净水设备时，废水电磁阀会遇到高水压和大流量的问题。此时，使用一个废水小孔结构的废水电磁阀，在排废水时，由于高水压的作用，废水孔喷出较大流速及动能的射流，导致阀内产生较大的尖锐的噪音，造成噪音污染。经测试，在水压0.42Mpa以上600cc/min流量以上的废水阀在排废水时就可能发出尖锐的噪音。以一款0.69Mpa(100Psi)1500cc/min的废水电磁阀为例，该电磁阀在额定工况排废水时，在静音房中距离电磁阀80cm的距离，测试噪音能达到65dB左右。高水压大流量的电磁阀产生的噪音很大。
发明内容
本发明的目的是为了提供一种降噪废水电磁阀，能够使得废水电磁阀在高水压、大流量的情形下去工作时，有效地降低了废水阀中经过大流量高水压水流时产生的噪音。
为了实现上述发明目的，本发明采用了以下技术方案：一种降噪废水电磁阀，包括开设有进水口与出水口的阀体以及密封组件，所述阀体内设有进水腔和出水腔，电磁阀关闭时，密封组件将进水腔和出水腔两个腔室相互分隔;所述进水口与进水腔相连通，所述出水口与出水腔相连通，所述进水腔和出水腔通过密封组件相互分隔;还包括缓冲腔，所述缓冲腔与出水腔相连通，所述缓冲腔的腔壁上设有针孔，所述进水腔通过针孔与缓冲腔导通。
优选的，还包括毛细管，所述毛细管可拆卸插设于针孔内，所述进水腔内的水流通过毛细管流入缓冲腔内。毛细管同样具有降压功能，毛细管的管长越长，毛细管的降压效果越好。
优选的，所述缓冲腔设有多个，多个缓冲腔均与出水腔相导通。
优选的，还包括连接腔，所述出水腔通过连接腔与出水口连接，所述连接腔与进水腔共同的腔壁上设有针孔。
优选的，所述针孔连通进水腔的一侧为便于毛细管插入的倒角设置。
优选的，所述进水腔内设有挡流板，所述挡流板竖直设置在针孔的水流上游，挡流板的底部与进水腔的腔室底部连接，挡流板的顶部与密封组件之间设有间隔。
优选的，所述毛细管为弯折设置，所述毛细管的一端位于缓冲腔内，毛细管的另一端穿过所述间隔位于挡流板迎流面一侧的进水腔内。
优选的，所述出水腔位于阀体的中部，所述进水腔为环绕出水腔设置的环形腔室，所述缓冲阀位于环形腔室内，缓冲腔与中部的出水腔向相导通。
与现有技术相比，采用了上述技术方案的降噪废水电磁阀，具有如下有益效果：采用本发明的降噪废水电磁阀，在进水腔和出水腔之间增设有有缓冲腔，在高水压大流量的情况下能够对水流和水压进行缓冲，避免废水电磁阀中出现噪音。
