申请日2018.03.29
公开(公告)日2019.03.29
IPC分类号B01D21/24
摘要
本实用新型提供一种用于污水处理的撇渣结构及污水处理装置，包括沉淀池及除泥结构，除泥结构包括吸附部、中空的存储部以及控制器，所述吸附部内悬于存储部中，存储部固定于沉淀池顶部中央，存储部底部连通有排泥管，吸附部通过控制器控制进行旋转吸附。本实用新型的撇渣结构，所用的除泥结构能及时排除滞留沉淀池表层的浮渣，污水处理装置出水不用再经任何过滤、拦截措施，出水中悬浮物稳定达到排放标准，出水中悬浮物浓度大大降低，提高了出水后紫外消毒的效果。
权利要求书

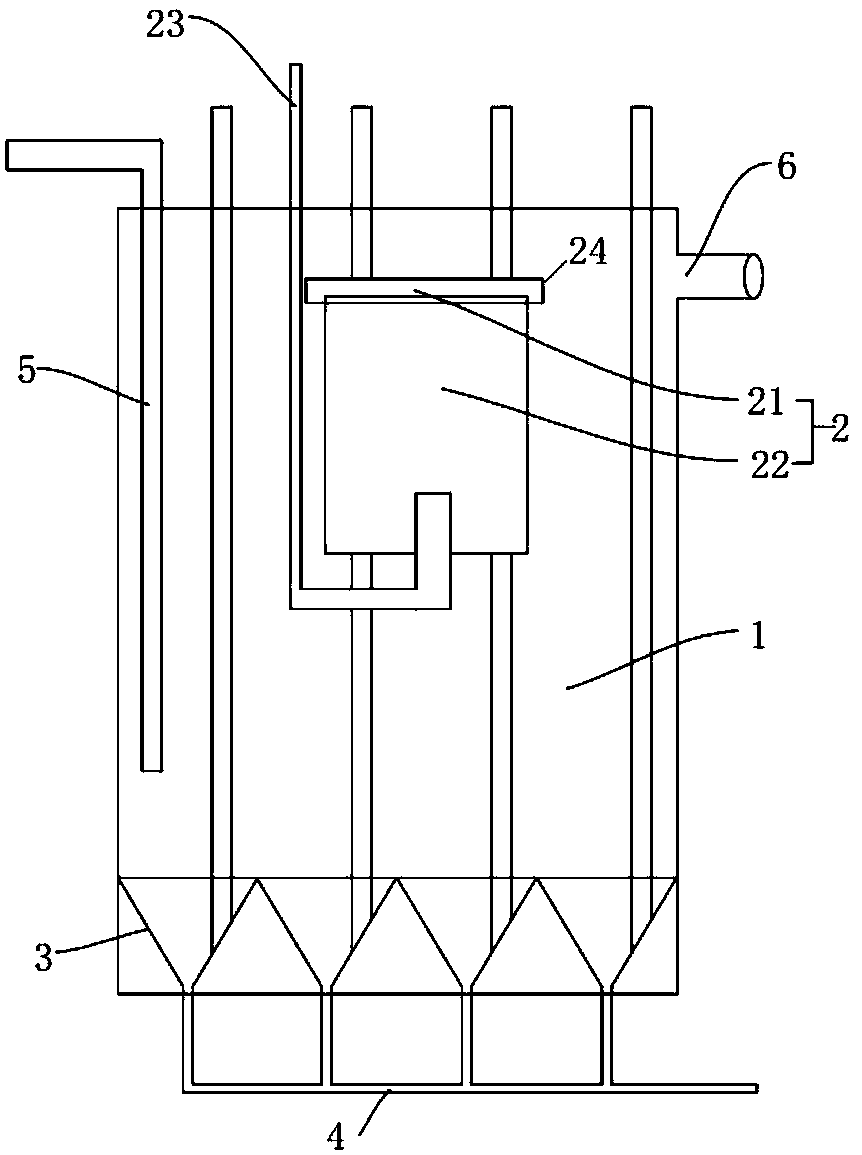

1.一种用于污水处理的撇渣结构，包括沉淀池(1)，其特征在于，还包括除泥结构(2)，所述除泥结构(2)包括吸附部(21)、中空的存储部(22)以及控制器，所述吸附部(21)内悬于存储部(22)中，存储部(22)固定于沉淀池(1)顶部中央，存储部(22)底部连通有排泥管(23)，吸附部(21)通过控制器控制进行旋转吸附。
2.如权利要求1所述用于污水处理的撇渣结构，其特征在于，所述吸附部(21)包括支撑头(24)和柱状的吸附主体，支撑头(24)与吸附主体连接，支撑头(24)可盖于存储部(22)上使得吸附主体内悬于存储部(22)中。
3.如权利要求1所述用于污水处理的撇渣结构，其特征在于，所述控制器包括时间继电器以及电动阀，通过时间继电器和电动阀控制吸附部(21)。
4.如权利要求1所述用于污水处理的撇渣结构，其特征在于，沉淀池(1)底部设置有多个集泥斗(3)，集泥斗(3)底部连接除泥管(4)。
5.如权利要求4所述用于污水处理的撇渣结构，其特征在于，所述集泥斗(3)为两块倾斜板连接成的倒三角结构。
6.如权利要求5所述用于污水处理的撇渣结构，其特征在于，所述集泥斗(3)的倾斜板的夹角为60°。
7.如权利要求1所述用于污水处理的撇渣结构，其特征在于，沉淀池(1)上部左右两侧分别设置有入水管(5)和出水管(6)。
8.一种污水处理装置，其特征在于，所述污水处理装置包括权利要求1所述用于污水处理的撇渣结构。
说明书
一种用于污水处理的撇渣结构及污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种用于污水处理的撇渣结构及污水处理装置。
背景技术
近年来，城镇化进程加快给我国村镇水环境带来了巨大挑战，氮和有机物的不断泄入，致使湖泊、水库水体日趋恶化，水体富营养化问题相当突出。长期以来，污水治理一直受到两个方面的困扰：一是基建投资过大，运行费用过高;二是处理效率较低、运行效果不稳定，二者已成为阻碍水处理事业发展的最大障碍。
沉淀池是应用沉淀作用去除水中悬浮物的一种构筑物，利用水的重力沉淀或混凝沉淀的作用来除去水中的悬浮物。为了提高一体化污水处理装置的出水悬浮物效果，减少用地面积，目前多采用斜管(板)沉淀池、泥渣悬浮澄清池、竖流沉淀或沉淀池的结构优化等，固然能使好氧池流至沉淀池的混合液中固态物质大多能沉淀下来，但仍有部分悬浮在沉淀池中，或沉淀池底部污泥因缺氧发生厌氧反应，产生的氮气、甲烷和二氧化碳等气体在上升过程中，会携带浮渣不断上浮至沉淀池表面，直接影响到出水中悬浮物浓度，悬浮物浓度很难稳定达到《城镇污水处理厂污染物排放标准》(GB18918-2002)一级A排放标准。
发明内容
针对现有技术的不足，本实用新型的目的是提供一种用于污水处理的撇渣结构及污水处理装置，解决现有污水处理装置沉淀池出水悬浮物浓度难以达标的技术问题。
为解决上述技术问题，本实用新型采用以下技术方案：
一种用于污水处理的撇渣结构，包括沉淀池，还包括除泥结构，所述除泥结构包括吸附部、中空的存储部以及控制器，所述吸附部内悬于存储部中，存储部固定于沉淀池顶部中央，存储部底部连通有排泥管，吸附部通过控制器控制进行旋转吸附。
本实用新型吸附部内悬于存储部中，其中一种实现方案是，吸附部包括支撑头和柱状的吸附主体，支撑头与吸附主体连接，支撑头可盖于存储部上使得吸附主体内悬于存储部中。
可选的，所述控制器包括时间继电器以及电动阀，通过时间继电器和电动阀控制吸附部。
此外，本实用新型的沉淀池底部可设置有多个集泥斗，集泥斗底部连接排泥管。特别的，所述集泥斗为两块倾斜板连接成的倒三角结构。倾斜板的夹角优选60°。
沉淀池上部左右两侧分别设置有入水管和出水管。
本实用新型的有益效果是：
本实用新型的撇渣结构，所用的除泥结构能及时排除滞留沉淀池表层的浮渣，污水处理装置出水不用再经任何过滤、拦截措施，出水中悬浮物稳定达到排放标准，出水中悬浮物浓度大大降低，提高了出水后紫外消毒的效果。
此外，本实用新型通过电动阀间断控制除泥结构的开启和关闭，节能同时有利于悬浮的排出;并且沉淀池底部的集泥斗的结构和倾斜度，有利于污泥的外排和污泥的回流。
