申请日2018.03.28
公开(公告)日2018.08.07
IPC分类号C02F3/00; C02F9/14
摘要
本发明公开了一种一体化畜禽养殖废水处理装置，属于污水处理技术领域，解决了污水处理搅拌不均匀的问题，本发明包括装置本体，装置本体上设置有进水口，装置本体顶部固定连接有搅拌电机，且装置本体内设置有旋转轴，装置本体侧壁上固定连接有排渣口，且旋转轴上固定连接有排料杆，旋转轴中下部表面均匀分布有螺纹，且旋转轴上套设有过滤板，旋转轴底部固定连接有搅拌杆，搅拌杆末端固定连接有竖向杆，竖向杆的上下两端分别铰接有铰接杆，铰接杆上固定连接有磁块，且装置本体内壁底部固定连接有永磁铁。该装置在使用过程中大大提高了污水的搅拌效率，方便污水中药物与水体混合，提高了污水的发酵效率，污水温度能够得到有效控制。
权利要求书

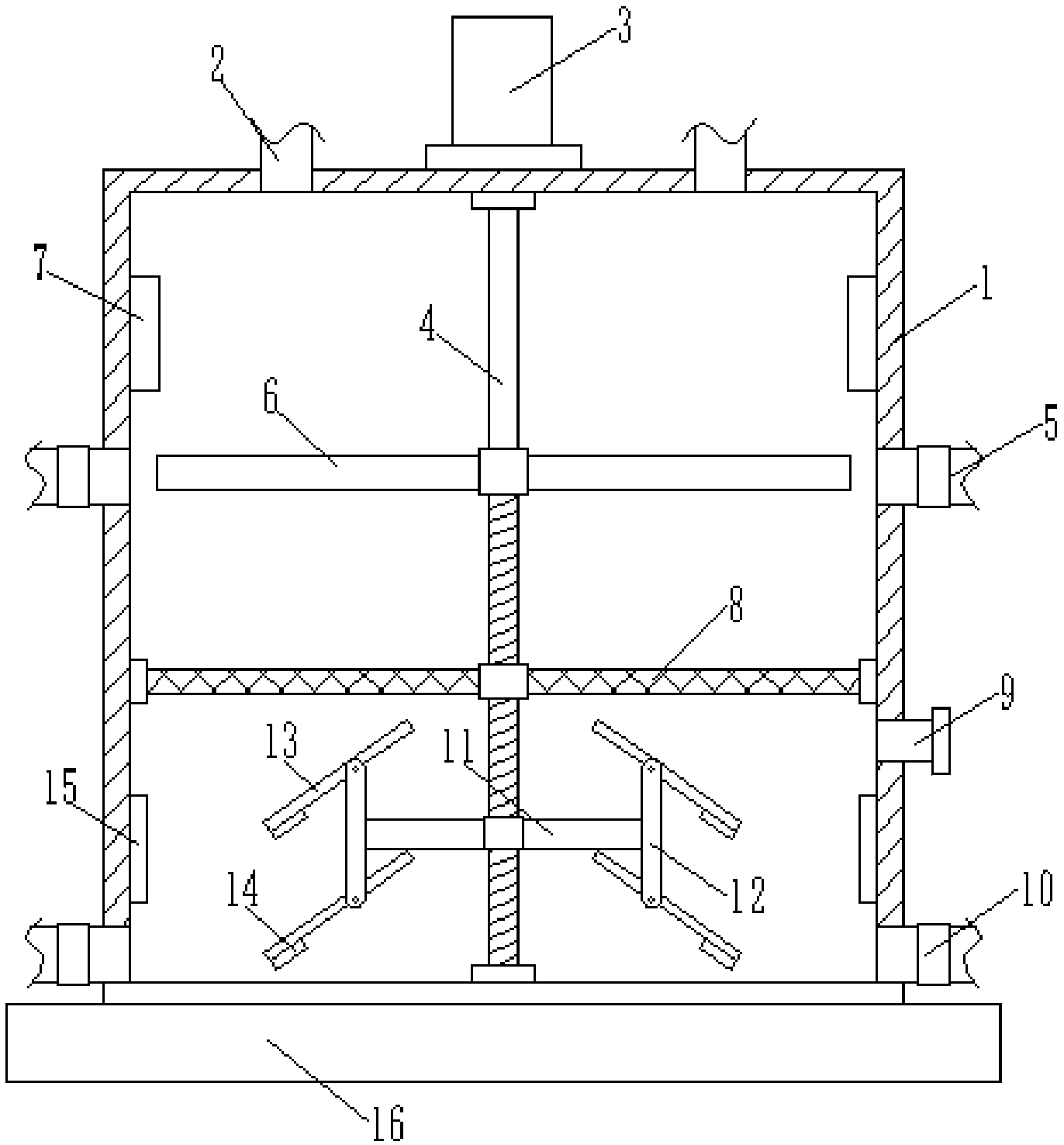

1.一种一体化畜禽养殖废水处理装置，包括装置本体(1)，所述的装置本体(1)上设置有进水口(2)，其特征在于:所述的装置本体(1)顶部固定连接有搅拌电机(3)，且装置本体(1)内设置有旋转轴(4)，旋转轴(4)与所述的搅拌电机(3)动力输出端连接，所述的装置本体(1)侧壁上固定连接有排渣口(5)，且所述的旋转轴(4)上固定连接有排料杆(6)，所述的旋转轴(4)中下部表面均匀分布有螺纹，且旋转轴(4)上套设有过滤板(8)，所述的旋转轴(4)底部固定连接有搅拌杆(11)，搅拌杆(11)末端固定连接有竖向杆(12)，所述的竖向杆(12)的上下两端分别铰接有铰接杆(13)，所述的铰接杆(13)上固定连接有磁块(14)，且装置本体(1)内壁底部固定连接有永磁铁(15)。
2.根据权利要求1所述的一种一体化畜禽养殖废水处理装置，其特征在于，所述的装置本体(1)底部设置有减震底座(16)，所述的减震底座(16)上设置有滑动块(20)，且滑动块(20)上铰接有连接杆(19)，所述的连接杆(19)与所述的装置本体(1)底部铰接，所述的滑动块(20)之间固定连接有调节弹簧(21)。
3.根据权利要求1所述的一种一体化畜禽养殖废水处理装置，其特征在于，所述的排料杆(6)与所述的排渣口(5)位于同一水平面上。
4.根据权利要求1所述的一种一体化畜禽养殖废水处理装置，其特征在于，所述的过滤板(8)表面均匀分布有细孔，且过滤板(8)与所述的旋转轴(4)螺纹连接，过滤板(8)与装置本体(1)内壁滑动连接。
5.根据权利要求1所述的一种一体化畜禽养殖废水处理装置，其特征在于，所述的永磁铁(15)产生的磁场与所述的磁块(14)产生的磁场相互吸引。
6.根据权利要求1所述的一种一体化畜禽养殖废水处理装置，其特征在于，所述的装置本体(1)底部两侧对称设置有排水口(10)，且装置本体(1)侧壁上设置有加药口(9)。
7.根据权利要求2所述的一种一体化畜禽养殖废水处理装置，其特征在于，所述的减震底座(16)表面固定连接有固定柱(17)，固定柱(17)内滑动连接有减震杆(18)，减震杆(18)顶部与所述的装置本体(1)底部固定连接。
8.根据权利要求7所述的一种一体化畜禽养殖废水处理装置，其特征在于，所述的固定柱(17)为顶部开口的中空结构。
9.根据权利要求7所述的一种一体化畜禽养殖废水处理装置，其特征在于，所述的减震杆(18)外侧套设有减震弹簧，减震弹簧两端分别与所述的固定柱(17)和所述的装置本体(1)固定连接。
说明书
一种一体化畜禽养殖废水处理装置
技术领域
本发明属于污水处理技术领域，具体地说，涉及一种一体化畜禽养殖废水处理装置。
背景技术
污水处理是我国位于经济飞速发展进程中必不可少的领域，污水处理主要是对污水进行净化，以满足相应的污水排放标准，不会造成污染，确保了环境生态安全。
但是现有的畜禽养殖污水处理装置在对污水处理过程中，由于需要对污水进行搅拌，以达到相应的污水处理效果，但是现有技术畜禽养殖污水处理装置搅拌效率低，给人们的使用造成一定的不便。
发明内容
1、要解决的问题
针对现有现有污水处理装置搅拌时效率不高的问题，本发明的目的在于提供一种一体化畜禽养殖废水处理领域，通过搅拌杆上下摆动以及水平方向上转动，提高污水搅拌效率，以解决上述背景技术中提出的问题。
2、技术方案
为实现上述目的，本发明提供如下技术方案：
一种一体化畜禽养殖废水处理装置，包括装置本体，所述的装置本体上设置有进水口，所述的装置本体顶部固定连接有搅拌电机，且装置本体内设置有旋转轴，旋转轴与所述的搅拌电机动力输出端连接，所述的装置本体侧壁上固定连接有排渣口，且所述的旋转轴上固定连接有排料杆，所述的旋转轴中下部表面均匀分布有螺纹，且旋转轴上套设有过滤板，所述的旋转轴底部固定连接有搅拌杆，搅拌杆末端固定连接有竖向杆，所述的竖向杆的上下两端分别铰接有铰接杆，所述的铰接杆上固定连接有磁块，且装置本体内壁底部固定连接有永磁铁。
作为本发明进一步的方案：所述的装置本体底部设置有减震底座，所述的减震底座上设置有滑动块，且滑动块上铰接有连接杆，所述的连接杆与所述的装置本体底部铰接，所述的滑动块之间固定连接有调节弹簧。
作为本发明再进一步的方案：所述的排料杆与所述的排渣口位于同一水平面上。
作为本发明再进一步的方案：所述的过滤板表面均匀分布有细孔，且过滤板与所述的旋转轴螺纹连接，过滤板与装置本体内壁滑动连接。
作为本发明再进一步的方案：所述的永磁铁产生的磁场与所述的磁块产生的磁场相互吸引。
作为本发明再进一步的方案：所述的装置本体底部两侧对称设置有排水口，且装置本体侧壁上设置有加药口。
作为本发明再进一步的方案：所述的减震底座表面固定连接有固定柱，固定柱内滑动连接有减震杆，减震杆顶部与所述的装置本体底部固定连接。
作为本发明再进一步的方案：所述的固定柱为顶部开口的中空结构。
作为本发明再进一步的方案：所述的减震杆外侧套设有减震弹簧，减震弹簧两端分别与所述的固定柱和所述的装置本体固定连接。
3、有益效果
与现有技术相比，本发明的有益效果是：
(1)该装置在使用过程中大大提高了污水的搅拌效率，方便污水中药物与水体混合，提高了污水的发酵效率，且污水在处理过程中能有效排除污水类的固体残渣，进一步提高了污水的处理效果，污水温度能够得到有效控制，方便污水发酵。
(2)该装置在使用过程中，通过滑动块上的调节弹簧和减震杆的配合使用，大大降低了装置本体的震动，方便污水处理，实用性强。
