申请日2018.12.03
公开(公告)日2019.04.02
IPC分类号C02F9/14; C02F101/10; C02F101/16
摘要
本发明涉及河道污水净化处理系统，包括过滤网、河道水提升泵、自清洗过滤器、MABR集装箱反应器、MABR模块、工艺风机、混合风机、电解除磷单元、隔板、疏水孔、流通口和冷凝液总排管，下游水取水经过滤网后通过河道水提升泵送至自清洗过滤器;自清洗过滤器过滤后的河道污水流至进入MABR集装箱式反应器;经MABR集装箱式反应器处理后的清水进入电解除磷单元，经电解除磷单元后的水体通过自流至河道污水的上游中。本发明的有益效果是：该系统自动化程度高，出水水质好，可协同脱除河道污水中的COD、BOD、N、P等污染物，出水稳定达到《地表水环境质量标准》(GB3838)中Ⅳ标准值。
权利要求书

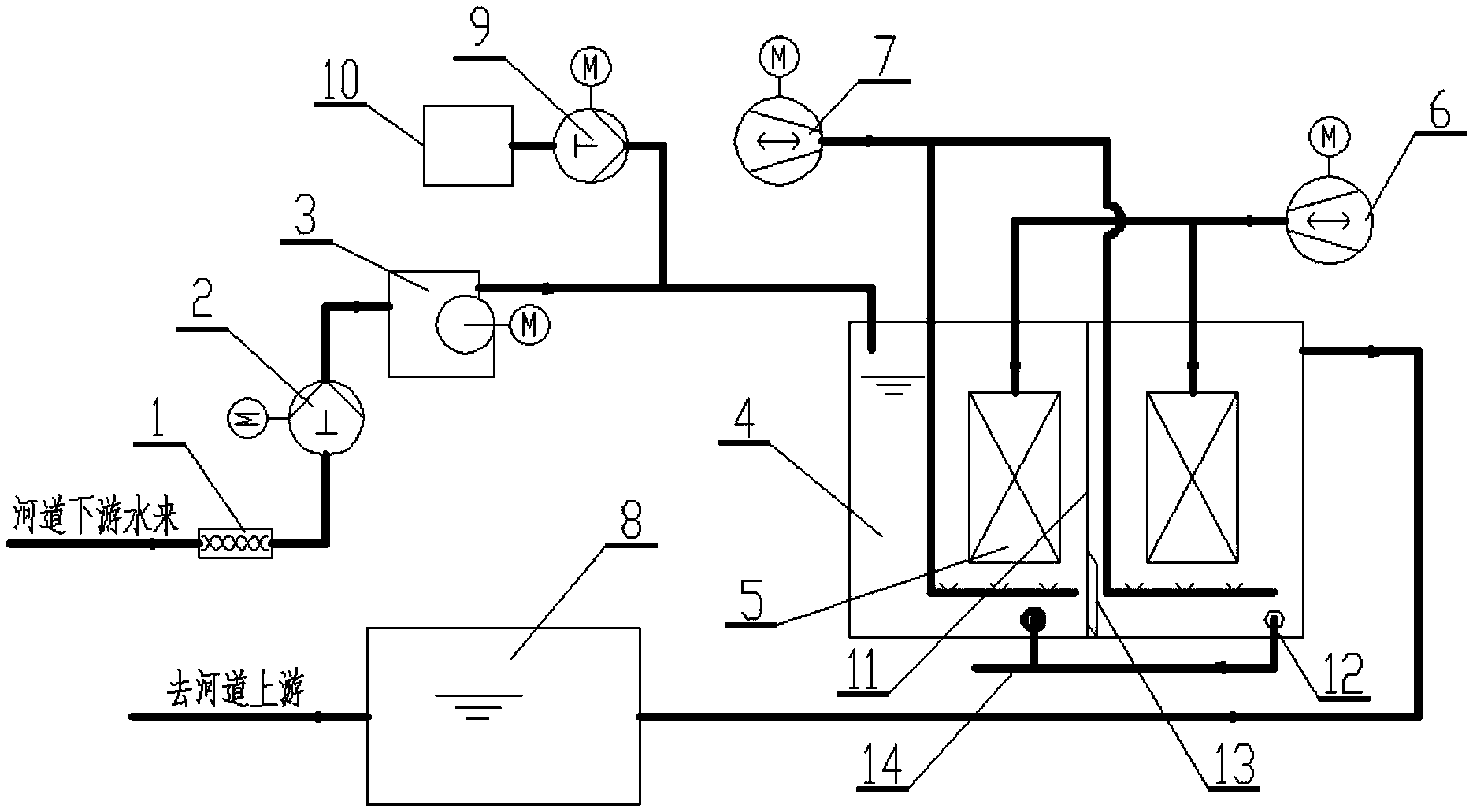

1.一种河道污水净化处理系统，其特征在于：包括过滤网(1)、河道水提升泵(2)、自清洗过滤器(3)、MABR集装箱反应器(4)、MABR模块(5)、工艺风机(6)、混合风机(7)、电解除磷单元(8)、隔板(11)、疏水孔(12)、流通口(13)和冷凝液总排管(14);下游水取水经过滤网(1)后通过河道水提升泵(2)送至自清洗过滤器(3);自清洗过滤器(3)过滤后的河道污水流至进入MABR集装箱式反应器(4);经MABR集装箱式反应器(4)处理后的清水进入电解除磷单元(8)，经电解除磷单元(8)后的水体通过自流至河道污水的上游中;
所述的MABR集装箱式反应器(4)内部布置多个MABR模块(5)和曝气系统，MABR模块(5)为串联布置,水流依次通过各MABR模块(5)，在每个MABR模块(5)的侧面设置隔板(11)与集装箱(4)侧壁耦合连接，隔板(11)底部开设流通口(13);曝气系统包括工艺风机(6)和混合风机(7)，其中工艺风机(6)和混合风机(7)出口管道与MABR集装箱式反应器(4)接口相接，所述的MABR集装箱式反应器(4)侧面底部设有疏水孔(12)，MABR集装箱式反应器(4)内冷凝水经疏水孔(12)后汇集至冷凝液总排管(14)，再自流至河道。
2.根据权利要求1所述的河道污水净化处理系统，其特征在于：过滤网(1)的过滤尺寸精度不大于5mm，自清洗过滤器(3)的过滤尺寸精度不大于1mm。
3.根据权利要求1所述的河道污水净化处理系统，其特征在于：MABR模块(5)为平板卷式膜，膜为透氧气的半透膜。
4.根据权利要求1所述的河道污水净化处理系统，其特征在于：经自清洗过滤器(3)过滤后出水进入MABR集装箱式反应器(4)之前的管道上，增设碳源投加系统，所述的碳源投加系统包括碳源储罐(10)和碳源投加泵(9)，所述碳源投加泵(9)为计量泵或转子泵。
5.根据权利要求1所述的河道污水净化处理系统，其特征在于：电解除磷单元(8)由电源单元、极板和水容器组成，底部的少量悬浊液疏放至河道下游。
6.一种如权利要求1所述的河道污水净化处理系统的处理方法，其特征在于，包括如下步骤：
第一步：下游水取水进入过滤网(1)后通过河道水提升泵(2)送至自清洗过滤器(3);自清洗过滤器(3)过滤后的河道污水流至进入MABR集装箱式反应器(4);
第二步：所述的MABR集装箱式反应器(4)内部布置多个MABR模块(5)和曝气系统，水流依次通过各MABR模块(5)，MABR集装箱式反应器(4)内冷凝水经疏水孔(12)后汇集至冷凝液总排管(14)，再自流至河道;
第三步：经MABR集装箱式反应器(4)处理后的清水进入电解除磷单元(8)，所述的电解除磷单元(8)去除磷，同时去除部分氨氮及COD;电解除磷单元(8)底部的少量悬浊液疏放至河道下游;
第四步：经电解除磷单元(8)后的水体通过自流至河道污水的上游中,下游水取水进入过滤网(1)，对河道污水循环处理，最终达到预期水质要求。
7.根据权利要求6所述的河道污水净化处理系统的处理方法，其特征在于：所述步骤一，当河道COD不足时，通过经自清洗过滤器(3)过滤后出水进入MABR集装箱式反应器(4)之前的管道上的碳源投加系统补充碳源。
说明书
一种河道污水净化处理系统及处理方法
技术领域
本专利涉及一种河道污水处理系统和方法，具体属于污水处理技术领域。
背景技术
随着国家经济的高速发展，社会主义生态文明建设的也变得越加重要，目前国内河道水体污染较为严重，大多数为黑臭河道。河道的水体污染主要为人为的污染，包括生活污水及工业废水管网的渗漏污染等，造成河道水体由于自身的生化降解反应导致缺氧，溶解氧过低产生水体恶臭。因此开发一种简单高效的适用河道治理的增氧曝气处理工艺成为了河道水体净化急需解决的问题。
很多单位开发出了生物接触氧化池、机械增氧、生态修复等工艺，其中生物接触氧化池，对有机碳、COD、总磷等去除较为困难;常规的机械增氧工艺造成局部氧浓度低，分散不均匀，氧利用率底下;生态修复工艺虽然强化了生物链的去除能力，但是不能有效地解决河道污水缺氧的现状，对氨氮等去除效果也有限，同时新的浮游植物的树叶腐烂等造成的新的水体污染。目前国内河道两侧基本为景观整治，用地紧张，采取常规的工艺占地面积大，能耗高，不适合河道水体的净化。
发明内容
本发明的目的是克服现有技术的不足，提供一种高效曝气、有效降低运行能耗、高去除效率的河道污水净化处理系统及处理方法。
本发明的目的是通过以下技术方案实现的：
河道污水净化处理系统，包括过滤网、河道水提升泵、自清洗过滤器、MABR集装箱反应器、MABR模块、工艺风机、混合风机、电解除磷单元、隔板、疏水孔、流通口和冷凝液总排管;下游水取水经过滤网后通过河道水提升泵送至自清洗过滤器;自清洗过滤器过滤后的河道污水流至进入MABR集装箱式反应器;经MABR集装箱式反应器处理后的清水进入电解除磷单元，经电解除磷单元后的水体通过自流至河道污水的上游中;
所述的MABR集装箱式反应器内部布置多个MABR模块和曝气系统，MABR模块为串联布置,水流依次通过各MABR模块，在每个MABR模块的侧面设置隔板与集装箱侧壁耦合连接，隔板底部开设流通口;曝气系统包括工艺风机和混合风机，其中工艺风机和混合风机出口管道与MABR集装箱式反应器接口相接，所述的MABR集装箱式反应器侧面底部设有疏水孔，MABR集装箱式反应器内冷凝水经疏水孔后汇集至冷凝液总排管，再自流至河道。
作为优选:过滤网的过滤尺寸精度不大于5mm，自动过滤器的过滤尺寸精度不大于1mm。
作为优选:MABR模块为平板卷式膜，膜为透氧气的半透膜。
作为优选:经自动清洗过滤器过滤后出水进入MABR集装箱式反应器之前的管道上，增设碳源投加系统，所述的碳源投加系统包括碳源储罐和碳源投加泵，所述碳源投加泵为计量泵或转子泵。
作为优选:电解除磷单元主要由电源单元、极板和水容器组成，底部的少量悬浊液疏放至河道下游。
河道污水净化处理系统的处理方法，包括如下步骤：
第一步：下游水取水进入过滤网后通过河道水提升泵送至自清洗过滤器;自清洗过滤器过滤后的河道污水流至进入MABR集装箱式反应器;
第二步：所述的MABR集装箱式反应器内部布置多个MABR模块和曝气系统，水流依次通过各MABR模块，MABR集装箱式反应器内冷凝水经疏水孔后汇集至冷凝液总排管，再自流至河道;
第三步：经MABR集装箱式反应器处理后的清水进入电解除磷单元，所述的电解除磷单元去除磷，同时去除部分氨氮及COD;电解除磷单元底部的少量悬浊液疏放至河道下游;
第四步：经电解除磷单元后的水体通过自流至河道污水的上游中,下游水取水进入过滤网，对河道污水循环处理，最终达到预期水质要求。
作为优选：所述步骤一，当河道COD不足时，通过经自动清洗过滤器过滤后出水进入MABR集装箱式反应器之前的管道上的碳源投加系统补充碳源。
本发明的有益效果是:该系统自动化程度高，出水水质好，可协同脱除河道污水中的COD、BOD、N、P等污染物，出水稳定达到《地表水环境质量标准》(GB3838)中Ⅳ标准值。
