申请日2018.12.03
公开(公告)日2019.03.29
IPC分类号B01L9/02; C02F9/04
摘要

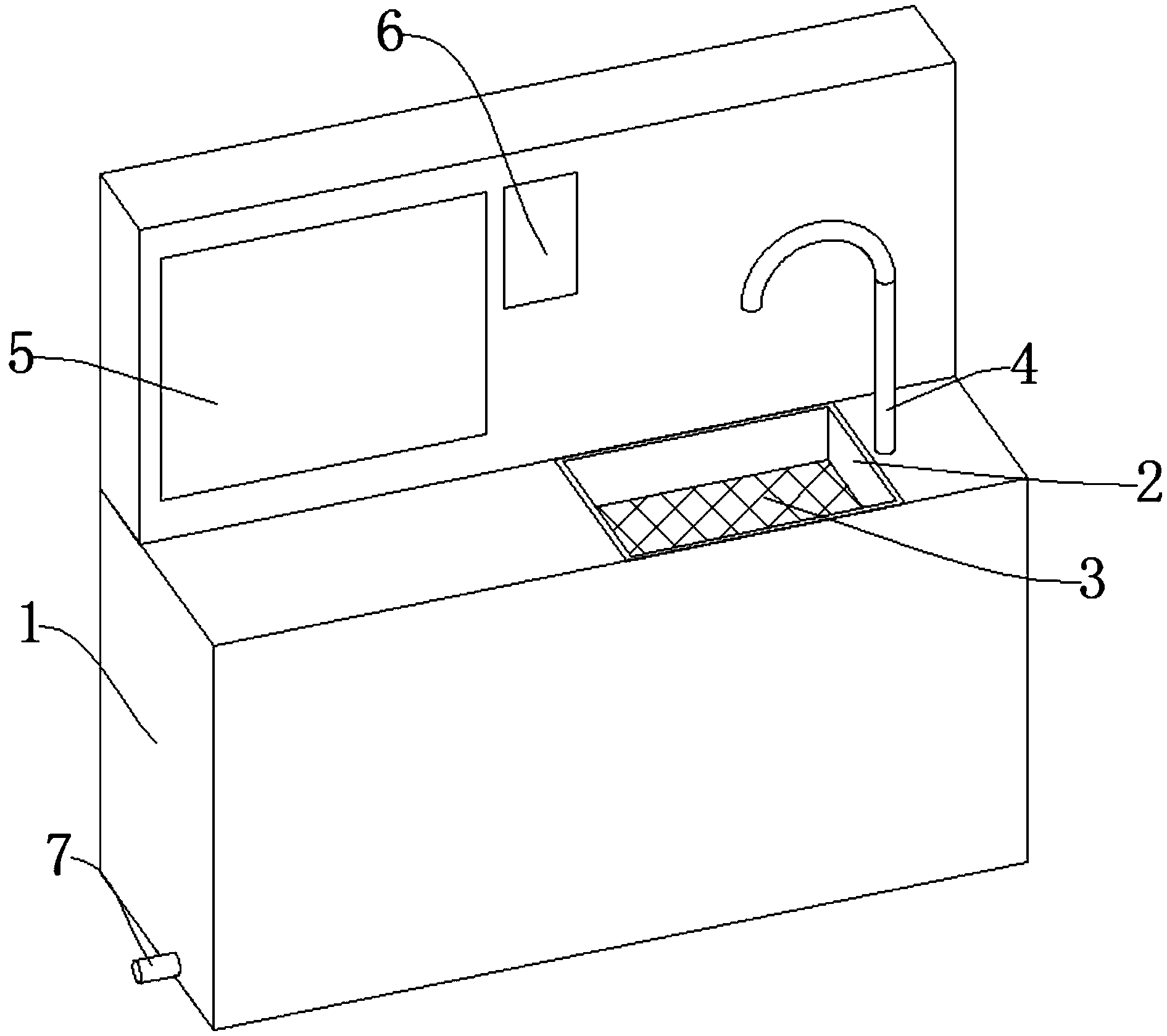

本发明公开了一种可处理不同类型污水的实验平台，包括工作台、水池、碱性中和箱、反应箱，所述工作台上设置有所述水池，所述水池镶嵌于所述工作台，所述水池一侧设置有水龙头，所述水池后侧设置有控制键盘，所述控制键盘镶嵌于所述工作台，所述控制键盘一侧设置有显示屏，所述显示屏镶嵌于所述工作台，所述水池内侧设置有滤网，所述滤网通过卡扣连接于所述水池，所述水池下端设置有导流板。有益效果在于：结构合理，操作简单，使用方便，设备操作性简单，只需将试验用废水倒进水池内部即可，后期有设备自动处理，安全性高，避免因为工作人员使用老旧设备，倾倒错误，引发意外。
权利要求书
1.一种可处理不同类型污水的实验平台，其特征在于：包括工作台(1)、水池(2)、碱性中和箱(10)、反应箱(18)，所述工作台(1)上设置有所述水池(2)，所述水池(2)镶嵌于所述工作台(1)，所述水池(2)一侧设置有水龙头(4)，所述水池(2)后侧设置有控制键盘(6)，所述控制键盘(6)镶嵌于所述工作台(1)，所述控制键盘(6)一侧设置有显示屏(5)，所述显示屏(5)镶嵌于所述工作台(1)，所述水池(2)内侧设置有滤网(3)，所述滤网(3)通过卡扣连接于所述水池(2)，所述水池(2)下端设置有导流板(29)，所述导流板(29)通过焊接和所述水池(2)连接，所述导流板(29)下端设置有中心管(12)，所述中心管(12)通过螺纹连接于所述导流板(29)，所述中心管(12)内部设置有水质传感器(32)，所述水质传感器(32)通过螺钉连接于所述中心管(12)，所述中心管(12)下端设置有三个分流管(13)，所述分流管(13)通过法兰连接于所述中心管(12)，所述分流管(13)内部均设置有电磁阀(30)，所述电磁阀(30)通过螺纹连接于所述分流管(13)，所述分流管(13)一侧设置有所述碱性中和箱(10)，所述碱性中和箱(10)通过螺栓连接于所述工作台(1)，所述分流管(13)另一侧设置有酸性中和箱(9)，所述酸性中和箱(9)通过螺栓连接于所述工作台(1)，所述酸性中和箱(9)上端设置有碱性中和储液罐(14)，所述碱性中和箱(10)上端设置有酸性中和储液罐(15)，所述酸性中和箱(9)和所述碱性中和箱(10)下端均设置有搅拌电机(11)，所述酸性中和箱(9)和所述碱性中和箱(10)内部均设置有搅拌叶片(33)，所述碱性中和储液罐(14)和所述酸性中和箱(9)之间、所述酸性中和储液罐(15)和所述碱性中和箱(10)之间均设置有流量阀(34)，所述碱性中和储液罐(14)、所述酸性中和储液罐(15)后侧均设置有集气管(25)，所述集气管(25)内侧设置有气泵(24)，所述气泵(24)上端设置有排气管(8)，所述排气管(8)内部设置有活性炭滤盒(26)，所述活性炭滤盒(26)下端设置有石灰石滤盒(27)，所述搅拌电机(11)前侧设置有传输管(16)，所述传输管(16)一侧设置有第一水泵(17)，所述第一水泵(17)后端设置有所述反应箱(18)，所述反应箱(18)上端设置有四个处理液储液箱(19)，所述处理液储液箱(19)和所述反应箱(18)之间均设置有所述流量阀(34)，所述反应箱(18)一侧设置有输水管(31)，所述输水管(31)上端设置有第二水泵(22)，所述第二水泵(22)上端设置有监测盒(21)，所述监测盒(21)内部设置有所述水质传感器(32)，所述监测盒(21)上端设置有三通管(20)，所述三通管(20)内部设置有两个所述电磁阀(30)，所述三通管(20)一侧设置有净化箱(23)，所述净化箱(23)一侧设置有出水管(7)。
2.根据权利要求1所述的可处理不同类型污水的实验平台，其特征在于：所述显示屏(5)和所述工作台(1)之间设置有控制器(28)，所述控制器(28)通过螺钉连接于所述工作台(1)。
3.根据权利要求2所述的可处理不同类型污水的实验平台，其特征在于：所述出水管(7)通过螺纹连接于所述净化箱(23)。
4.根据权利要求3所述的可处理不同类型污水的实验平台，其特征在于：所述三通管(20)通过法兰连接于所述净化箱(23)、所述反应箱(18)、所述监测盒(21)。
5.根据权利要求4所述的可处理不同类型污水的实验平台，其特征在于：所述电磁阀(30)通过螺纹连接于所述三通管(20)。
6.根据权利要求5所述的可处理不同类型污水的实验平台，其特征在于：所述第二水泵(22)通过法兰连接于所述监测盒(21)、所述输水管(31)。
7.根据权利要求6所述的可处理不同类型污水的实验平台，其特征在于：所述流量阀(34)通过螺纹连接于所述反应箱(18)。
8.根据权利要求7所述的可处理不同类型污水的实验平台，其特征在于：所述处理液储液箱(19)通过螺栓连接于所述反应箱(18)。
9.根据权利要求8所述的可处理不同类型污水的实验平台，其特征在于：所述第一水泵(17)通过螺栓连接于所述反应箱(18)。
10.根据权利要求9所述的可处理不同类型污水的实验平台，其特征在于：所述控制器(28)通过导线连接于所述显示屏(5)、所述控制键盘(6)、所述搅拌电机(11)、所述第一水泵(17)、所述第二水泵(22)、所述气泵(24)、所述电磁阀(30)、所述水质传感器(32)、所述流量阀(34)。
说明书
一种可处理不同类型污水的实验平台
技术领域
本发明涉及污水处理领域，特别是涉及一种可处理不同类型污水的实验平台。
背景技术
实验室在实验过程中会产生含有各种物质的废水，这些废水成分比较复杂，如果直接排放有可能造成环境污染，一般的实验室废水都是集中收集起来，然后再运输到适合的处理厂处理，但是这样废水会堆积，形成多菌环境，污染环境，常规的污水处理是将水中和，然后过滤后排出，但是那样需要分类处理，并且很多时候实验平台排水口是在一起的，如果不小心将废水倒进了错误的处理管道，还会引发意外，安全性不高。
发明内容
本发明的目的就在于为了解决上述问题而提供一种可处理不同类型污水的实验平台，本发明提高污水处理实验平台的实用性。
本发明通过以下技术方案来实现上述目的：
一种可处理不同类型污水的实验平台，包括工作台、水池、碱性中和箱、反应箱，所述工作台上设置有所述水池，所述水池镶嵌于所述工作台，所述水池一侧设置有水龙头，所述水池后侧设置有控制键盘，所述控制键盘镶嵌于所述工作台，所述控制键盘一侧设置有显示屏，所述显示屏镶嵌于所述工作台，所述水池内侧设置有滤网，所述滤网通过卡扣连接于所述水池，所述水池下端设置有导流板，所述导流板通过焊接和所述水池连接，所述导流板下端设置有中心管，所述中心管通过螺纹连接于所述导流板，所述中心管内部设置有水质传感器，所述水质传感器型号为SE-564-ORP，所述水质传感器通过螺钉连接于所述中心管，所述中心管下端设置有三个分流管，所述分流管通过法兰连接于所述中心管，所述分流管内部均设置有电磁阀，所述电磁阀通过螺纹连接于所述分流管，所述分流管一侧设置有所述碱性中和箱，所述碱性中和箱通过螺栓连接于所述工作台，所述分流管另一侧设置有酸性中和箱，所述酸性中和箱通过螺栓连接于所述工作台，所述酸性中和箱上端设置有碱性中和储液罐，所述碱性中和箱上端设置有酸性中和储液罐，所述酸性中和箱和所述碱性中和箱下端均设置有搅拌电机，所述酸性中和箱和所述碱性中和箱内部均设置有搅拌叶片，所述碱性中和储液罐和所述酸性中和箱之间、所述酸性中和储液罐和所述碱性中和箱之间均设置有流量阀，所述碱性中和储液罐、所述酸性中和储液罐后侧均设置有集气管，所述集气管内侧设置有气泵，所述气泵上端设置有排气管，所述排气管内部设置有活性炭滤盒，所述活性炭滤盒下端设置有石灰石滤盒，所述搅拌电机前侧设置有传输管，所述传输管一侧设置有第一水泵，所述第一水泵后端设置有所述反应箱，所述反应箱上端设置有四个处理液储液箱，所述处理液储液箱和所述反应箱之间均设置有所述流量阀，所述反应箱一侧设置有输水管，所述输水管上端设置有第二水泵，所述第二水泵上端设置有监测盒，所述监测盒内部设置有所述水质传感器，所述监测盒上端设置有三通管，所述三通管内部设置有两个所述电磁阀，所述三通管一侧设置有净化箱，所述净化箱一侧设置有出水管。
优选的：所述显示屏和所述工作台之间设置有控制器，所述控制器型号为FX3G，所述控制器通过螺钉连接于所述工作台。
如此设置，所述控制器起控制和处理作用，通过螺钉连接保证了连接强度。
优选的：所述出水管通过螺纹连接于所述净化箱。
如此设置，所述出水管起排水作用，通过螺纹连接便于拆卸。
优选的：所述三通管通过法兰连接于所述净化箱、所述反应箱、所述监测盒。
如此设置，所述三通管起连接作用，通过法兰连接方便安装，连接密封性好。
优选的：所述电磁阀通过螺纹连接于所述三通管。
如此设置，所述电磁阀起通断作用，通过螺纹连接保证了密封性。
优选的：所述第二水泵通过法兰连接于所述监测盒、所述输水管。
如此设置，所述第二水泵起供能作用，通过法兰方便安装。
优选的：所述流量阀通过螺纹连接于所述反应箱。
如此设置，所述流量阀起监测和控制通断作用，通过螺纹连接保证了密封性。
优选的：所述处理液储液箱通过螺栓连接于所述反应箱。
如此设置，所述处理液储液箱起储存处理液作用，通过螺栓连接保证了连接强度。
优选的：所述第一水泵通过螺栓连接于所述反应箱。
如此设置，所述第一水泵起供能作用，通过螺栓连接保证了连接强度。
优选的：所述控制器通过导线连接于所述显示屏、所述控制键盘、所述搅拌电机、所述第一水泵、所述第二水泵、所述气泵、所述电磁阀、所述水质传感器、所述流量阀。
如此设置，所述控制器通过导线连接于各个电器元件，保证了信息处理的时效性。
与现有技术相比，本发明的有益效果如下：
1、结构合理，操作简单，使用方便;
2、设备操作性简单，只需将试验用废水倒进水池内部即可，后期有设备自动处理;
3、安全性高，避免因为工作人员使用老旧设备，倾倒错误，引发意外。
