申请日2018.03.28
公开(公告)日2018.12.28
IPC分类号B01D29/03
摘要
本实用新型公开了一种造纸加工用污水处理设备，包括底板，所述底板的顶部固定连接有箱体，所述箱体的两侧之间滑动连接有过滤板，所述箱体内壁底部的两侧均固定连接有支撑板，所述支撑板的内部开设有与过滤板相适配的通孔，所述支撑板的内部且位于通孔的顶部和底部均开设有活动槽，所述活动槽的内壁固定连接有伸缩杆，且伸缩杆的表面套设有伸缩弹簧，所述伸缩杆的一端固定连接有缓冲板，所述缓冲板的两侧均与活动槽的内壁滑动连接，本实用新型涉及污水处理技术领域。该造纸加工用污水处理设备，可实现方便快捷的对过滤板进行更换，给工作人员带来了诸多便利，提高了污水过滤的效果，防止杂物堆积从未影响后续的工作。
权利要求书
1.一种造纸加工用污水处理设备，包括底板(1)，其特征在于：所述底板(1)的顶部固定连接有箱体(2)，所述箱体(2)的两侧之间滑动连接有过滤板(3)，所述箱体(2)内壁底部的两侧均固定连接有支撑板(4)，所述支撑板(4)的内部开设有与过滤板(3)相适配的通孔(5)，所述支撑板(4)的内部且位于通孔(5)的顶部和底部均开设有活动槽(6)，所述活动槽(6)的内壁固定连接有伸缩杆(7)，且伸缩杆(7)的表面套设有伸缩弹簧(8)，所述伸缩杆(7)的一端固定连接有缓冲板(9)，所述缓冲板(9)的两侧均与活动槽(6)的内壁滑动连接，所述缓冲板(9)相对一面的两侧均固定连接有竖板(10)，所述竖板(10)的正面固定连接有凸块(11)，所述缓冲板(9)远离伸缩杆(7)的一侧且位于竖板(10)相对的一侧之间固定连接有固定框(12)。
2.根据权利要求1所述的一种造纸加工用污水处理设备，其特征在于：所述固定框(12)的内壁通过弹簧固定连接有活动杆(13)，所述活动杆(13)的底端固定连接有挤压板(14),所述挤压板(14)的正面固定连接有拨动杆(22)，所述拨动杆(22)远离挤压板(14)的一端依次贯穿活动槽(6)和支撑板(4)并延伸至支撑板(4)的正面。
3.根据权利要求2所述的一种造纸加工用污水处理设备，其特征在于：所述挤压板(14)相背离一面的两侧均通过连接块活动连接有弧形板(15)，且弧形板(15)的一侧与凸块(11)的表面滑动连接。
4.根据权利要求2所述的一种造纸加工用污水处理设备，其特征在于：所述挤压板(14)远离活动杆(13)的一侧固定连接有长杆(16)，所述长杆(16)远离挤压板(14)的一端依次贯穿活动槽(6)和通孔(5)并延伸至通孔(5)的内部，所述长杆(16)延伸至通孔(5)内部的一端固定连接有活动板(17)。

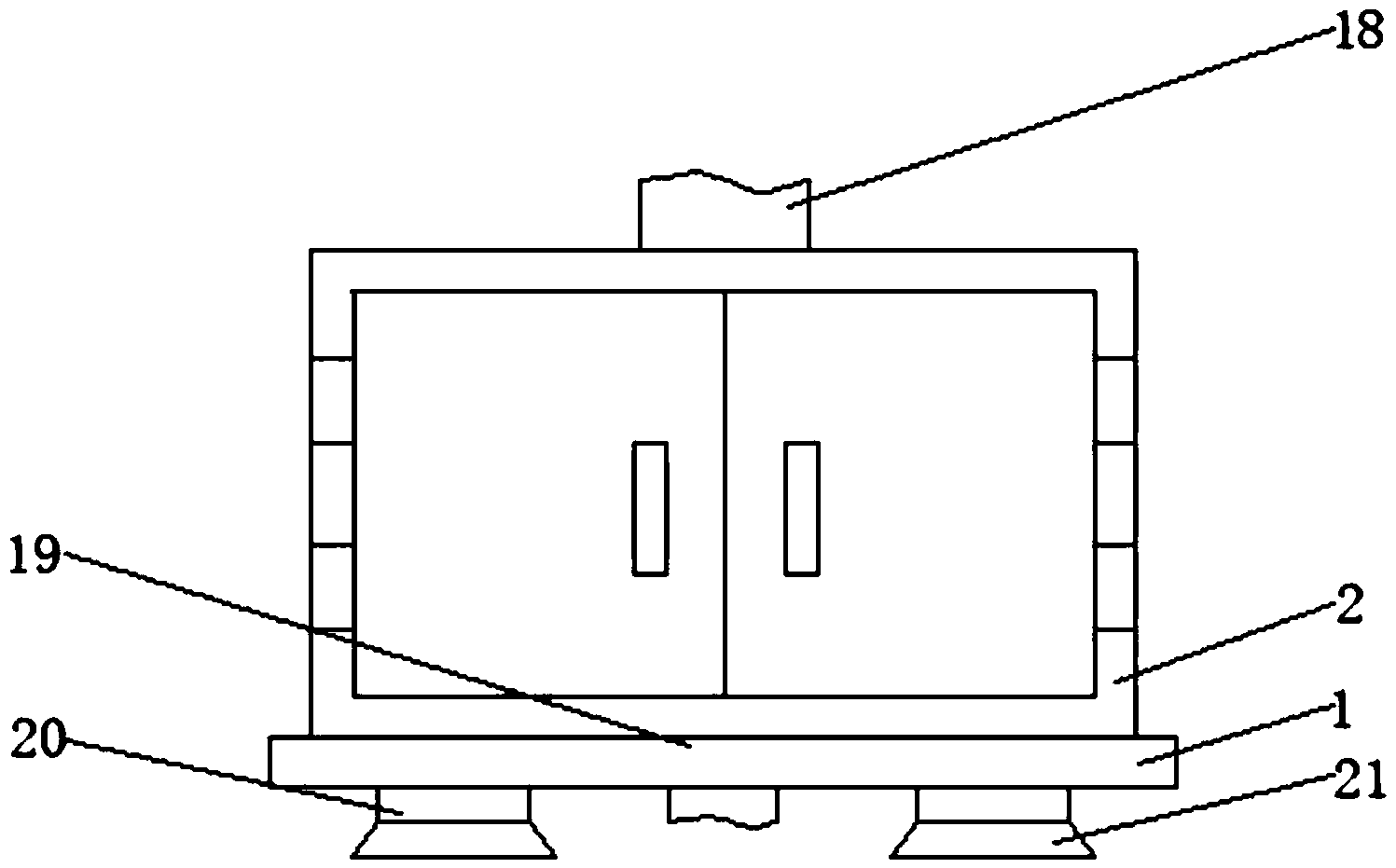

5.根据权利要求1所述的一种造纸加工用污水处理设备，其特征在于：所述箱体(2)的顶部连通有进水管(18)，且箱体(2)的底部连通有出水管(19)，所述出水管(19)的底端贯穿底板(1)并延伸至底板(1)的底部。
6.根据权利要求1所述的一种造纸加工用污水处理设备，其特征在于：所述底板(1)底部的两侧均固定连接有支撑柱(20)，所述支撑柱(20)的底端固定连接有橡胶底座(21)，所述支撑板(4)的正表面且位于通孔(5)的底部和顶部均开设有与拨动杆(22)相适配的矩形槽(23)。
说明书
一种造纸加工用污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种造纸加工用污水处理设备。
背景技术
造纸污水处理，指的是对造纸行业产生污水的处理方法，造纸废水主要来自造纸工业生产中的制浆和抄纸两个生产过程，制浆是把植物原料中的纤维分离出来，制成浆料，漂白成浆，抄纸是把浆料稀释、成型、压榨、烘干，抄制和加工成纸。
在对造纸生产中产生的污水进行处理的时候，需要对较大杂物进行过滤，防止污染物对污水造成进一步的污染，而普通的过滤板大都是固定在装置内，当需要对过滤板进行更换的时候，十分的不方便，给工作人员带来了诸多的麻烦，降低了污水过滤的效果，影响后续污水处理的工作。
实用新型内容
针对现有技术的不足，本实用新型提供了一种造纸加工用污水处理设备，解决了不方便对过滤板进行更换，影响污水过滤效果的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种造纸加工用污水处理设备，包括底板，所述底板的顶部固定连接有箱体，所述箱体的两侧之间滑动连接有过滤板，所述箱体内壁底部的两侧均固定连接有支撑板，所述支撑板的内部开设有与过滤板相适配的通孔，所述支撑板的内部且位于通孔的顶部和底部均开设有活动槽，所述活动槽的内壁固定连接有伸缩杆，且伸缩杆的表面套设有伸缩弹簧，所述伸缩杆的一端固定连接有缓冲板，所述缓冲板的两侧均与活动槽的内壁滑动连接，所述缓冲板相对一面的两侧均固定连接有竖板，所述竖板的正面固定连接有凸块，所述缓冲板远离伸缩杆的一侧且位于竖板相对的一侧之间固定连接有固定框。
优选的，所述固定框的内壁通过弹簧固定连接有活动杆，所述活动杆的底端固定连接有挤压板，所述挤压板的正面固定连接有拨动杆，所述拨动杆远离挤压板的一端依次贯穿活动槽和支撑板并延伸至支撑板的正面。
优选的，所述挤压板相背离一面的两侧均通过连接块活动连接有弧形板，且弧形板的一侧与凸块的表面滑动连接。
优选的，所述挤压板远离活动杆的一侧固定连接有长杆，所述长杆远离挤压板的一端依次贯穿活动槽和通孔并延伸至通孔的内部，所述长杆延伸至通孔内部的一端固定连接有活动板。
优选的，所述箱体的顶部连通有进水管，且箱体的底部连通有出水管，所述出水管的底端贯穿底板并延伸至底板的底部。
优选的，所述底板底部的两侧均固定连接有支撑柱，所述支撑柱的底端固定连接有橡胶底座，所述支撑板的正表面且位于通孔的底部和顶部均开设有与拨动杆相适配的矩形槽。
有益效果
本实用新型提供了一种造纸加工用污水处理设备。具备以下有益效果：
(1)、该造纸加工用污水处理设备，通过在支撑板的内部开设有与过滤板相适配的通孔，在支撑板的内部且位于通孔的顶部和底部均开设有活动槽，在活动槽的内壁固定连接有伸缩杆，且伸缩杆的表面套设有伸缩弹簧，在伸缩杆的一端固定连接有缓冲板，在缓冲板的两侧均与活动槽的内壁滑动连接，在缓冲板相对一面的两侧均固定连接有竖板，在竖板的正面固定连接有凸块，在缓冲板远离伸缩杆的一侧且位于竖板相对的一侧之间固定连接有固定框，在固定框的内壁通过弹簧固定连接有活动杆，在活动杆的底端固定连接有挤压板，在挤压板的正面固定连接有拨动杆，在拨动杆远离挤压板的一端依次贯穿活动槽和支撑板并延伸至支撑板的正面，再通过弧形板、长杆、活动杆和矩形槽的配合设置，可实现方便快捷的对过滤板进行更换，操作简单，给工作人员带来了诸多便利，提高了污水过滤的效果，防止杂物堆积从未影响后续的工作。
(2)、该造纸加工用污水处理设备，通过在底板底部的两侧均固定连接有支撑柱，在支撑柱的底端固定连接有橡胶底座，可实现对污水处理装置起到了一定的减震作用，避免装置与地面直接接触。
