申请日2018.03.28
公开(公告)日2019.01.01
IPC分类号C02F9/02; B01D53/00; C02F103/16
摘要
本实用新型公开了一种稀土废水综合处理装置，包括缓水池，所述缓水池的顶部安装有初级处理池，所述初级处理池的内部安装有吸附处理室，所述缓水池的下方安装有输送带，所述输送带的一端两侧安装有支架，所述输送带的两侧安装有防护罩，所述输送带的下方安装有二次处理池，所述二次处理池的内部安装有滤板，所述二次处理池的一端安装有排水口，所述二次处理池的顶部一侧安装有底座，所述底座上安装有电机，所述二次处理池的另一端安装有废渣回收槽。本实用新型安装有初级处理池和二次处理池，且初级处理池和二次处理池安装有可对废水进行过滤的输送带，通过三者配合有效提高了废水处理效果。
权利要求书

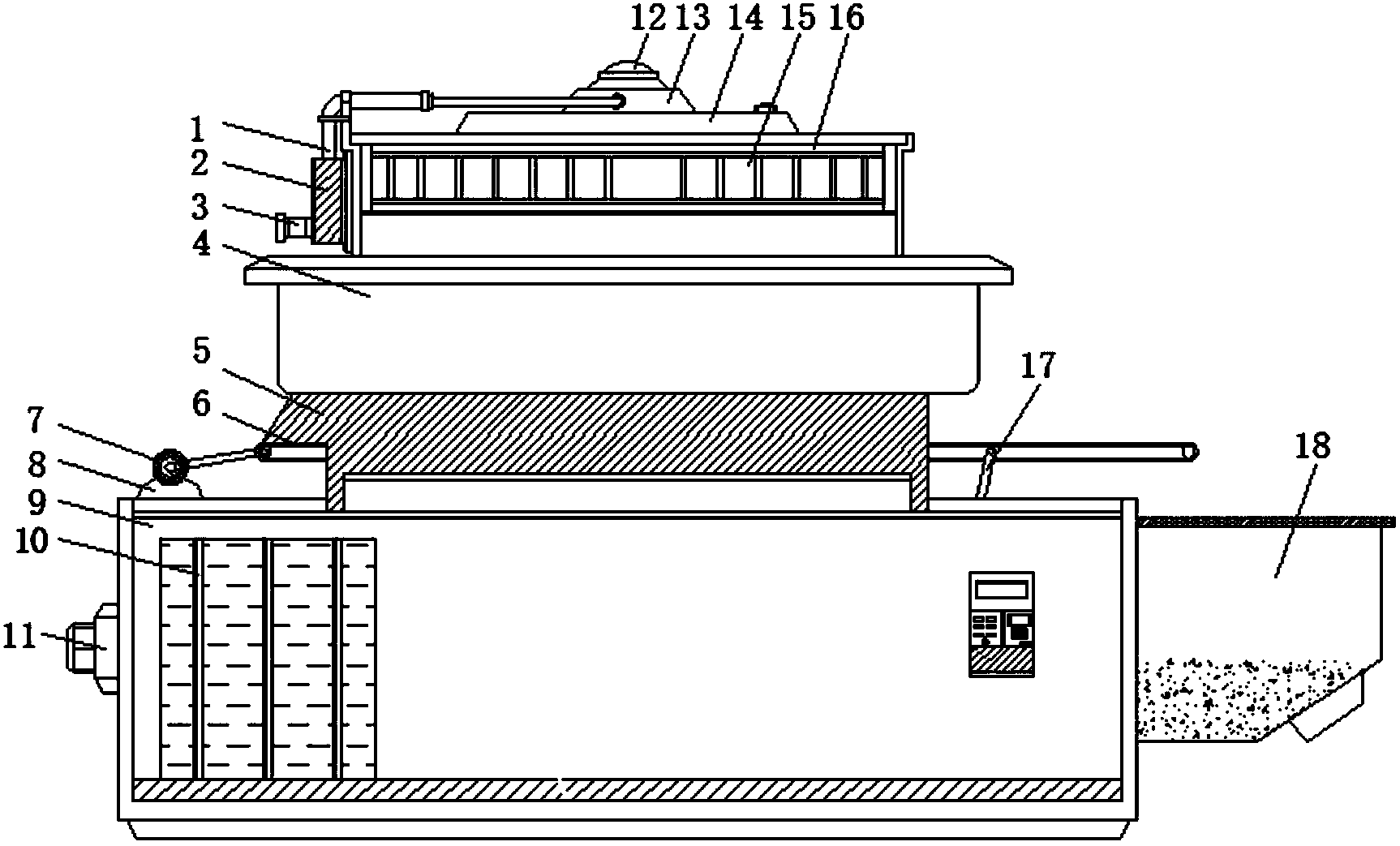

1.一种稀土废水综合处理装置，包括缓水池(4)，其特征在于:所述缓水池(4)的顶部安装有初级处理池(16)，所述初级处理池(16)的内部安装有吸附处理室(15)，所述初级处理池(16)的顶端安装有废气净化罩(14)，所述废气净化罩(14)的顶部安装有分水罩(13)，所述分水罩(13)的顶部安装有废气出口(12)，所述初级处理池(16)的一侧安装有水泵(2)，所述水泵(2)的顶端安装有输水管(1)，所述水泵(2)的一侧安装有进水口(3)，所述缓水池(4)的下方安装有输送带(6)，所述输送带(6)的一端两侧安装有支架(17)，所述输送带(6)的两侧安装有防护罩(5)，所述输送带(6)的下方安装有二次处理池(9)，所述二次处理池(9)的内部安装有滤板(10)，所述二次处理池(9)的一端安装有排水口(11)，所述二次处理池(9)的顶部一侧安装有底座(8)，所述底座(8)上安装有电机(7)，所述二次处理池(9)的另一端安装有废渣回收槽(18)。
2.根据权利要求1所述的一种稀土废水综合处理装置，其特征在于：所述输送带(6)设置为网状结构，且输送带(6)的输出端位于废渣回收槽(18)的正上方。
3.根据权利要求1所述的一种稀土废水综合处理装置，其特征在于：所述输送带(6)的一端安装有传动轴，且传动轴与电机(7)的主轴通过传动带传动连接。
4.根据权利要求1所述的一种稀土废水综合处理装置，其特征在于：所述防护罩(5)的边侧密封在输送带(6)的顶部，且防护罩(5)的顶口、缓水池(4)的底部排水口和二次处理池(9)顶口正对安装。
说明书
一种稀土废水综合处理装置
技术领域
本实用新型涉及废水综合处理装置领域，具体是一种稀土废水综合处理装置。
背景技术
稀土有"工业维生素"的美称。现如今已成为极其重要的战略资源。稀土元素氧化物是指元素周期表中原子序数为57到71的15种镧系元素氧化物，以及与镧系元素化学性质相似的钪(Sc)和钇(Y)共17种元素的氧化物，稀土元素在石油、化工、冶金、纺织、陶瓷、玻璃、永磁材料等领域都得到了广泛的应用，随着科技的进步和应用技术的不断突破，稀土氧化物的价值将会越来越高，废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。
一种稀土废水综合处理装置的出现大大方便了稀土废水处理，但是目前阶段的稀土废水处理装置存在诸多的不足之处，例如，废水处理效果差，废渣的排出不方便，且无法对废水中的异味进行去除。
实用新型内容
本实用新型的目的在于提供一种稀土废水综合处理装置，以解决现有技术中的废水处理效果差，废渣的排出不方便，且无法对废水中的异味进行去除的问题。
为实现上述目的，本实用新型提供如下技术方案：一种稀土废水综合处理装置，包括缓水池，所述缓水池的顶部安装有初级处理池，所述初级处理池的内部安装有吸附处理室，所述初级处理池的顶端安装有废气净化罩，所述废气净化罩的顶部安装有分水罩，所述分水罩的顶部安装有废气出口，所述初级处理池的一侧安装有水泵，所述水泵的顶端安装有输水管，所述水泵的一侧安装有进水口，所述缓水池的下方安装有输送带，所述输送带的一端两侧安装有支架，所述输送带的两侧安装有防护罩，所述输送带的下方安装有二次处理池，所述二次处理池的内部安装有滤板，所述二次处理池的一端安装有排水口，所述二次处理池的顶部一侧安装有底座，所述底座上安装有电机，所述二次处理池的另一端安装有废渣回收槽。
优选的，所述输送带设置为网状结构，且输送带的输出端位于废渣回收槽的正上方。
优选的，所述输送带的一端安装有传动轴，且传动轴与电机的主轴通过传动带传动连接。
优选的，所述防护罩的边侧密封在输送带的顶部，且防护罩的顶口、缓水池的底部排水口和二次处理池顶口正对安装。
与现有技术相比，本实用新型的有益效果是：本实用新型安装有初级处理池和二次处理池，且初级处理池和二次处理池安装有可对废水进行过滤的输送带，通过三者配合有效提高了废水处理效果，且通过输送带方便了废渣的排出，且在初级处理池的顶部安装有废气净化罩，通过废气净化罩可以对废水中的异味进行清除，提高废水的综合处理效果。
