申请日2018.03.28
公开(公告)日2019.01.01
IPC分类号C02F1/50
摘要
本实用新型提供一种生活污水灭菌装置，包括支撑座、引风机、气管、水管、取样盒、固定板、滑块以及套环，所述支撑座通过螺栓固定在反应池前端面右侧，所述引风机安装在支撑座上端，所述气管右端安装在引风机环形侧面左侧，且气管左端装配在取样盒上端右侧，所述水管前端安装在取样盒上端左侧，且水管后端穿过盖板，并延伸至反应池内部下侧，所述取样盒安置在反应池前端面右侧，该设计实现了自动取样的功能，所述固定板固定在反应池前端面左侧，所述滑块装配在固定板内，且滑块上端延伸至固定板上方，所述套环固定在滑块右端面上侧，该设计实现了水管抽出的功能，本实用新型自动取样，便捷抽离水管，实用性强，可靠性高。
权利要求书

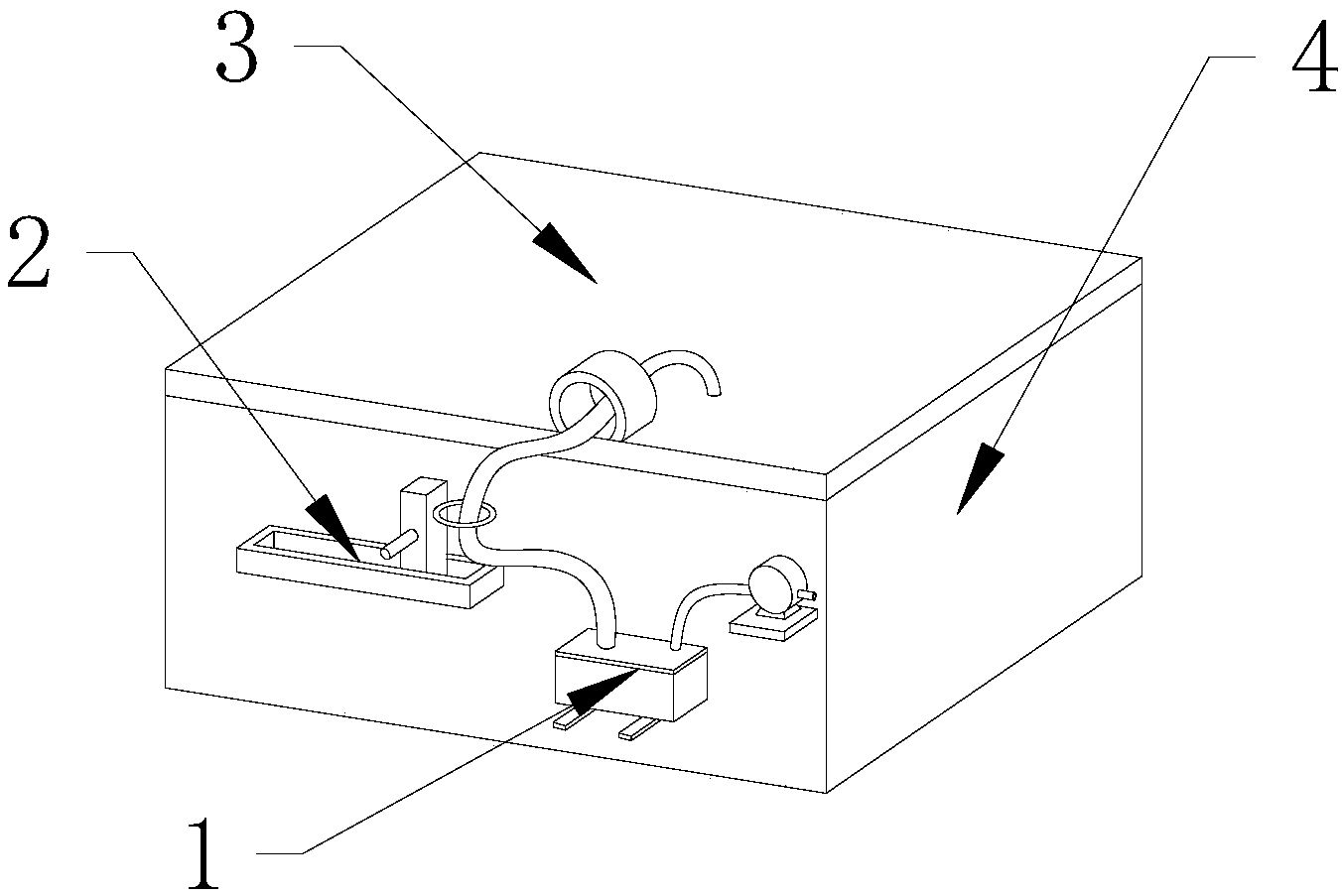

1.一种生活污水灭菌装置，包括自动取样机构(1)、抽出机构(2)、盖板(3)以及反应池(4)，其特征在于：所述自动取样机构(1)以及抽出机构(2)均安装在反应池(4)前端，且自动取样机构(1)设置在抽出机构(2)右侧，所述盖板(3)装配在反应池(4)上端面;
所述自动取样机构(1)包括支撑座(11)、引风机(12)、气管(13)、水管(14)以及取样盒(15)，所述支撑座(11)通过螺栓固定在反应池(4)前端面右侧，所述引风机(12)安装在支撑座(11)上端，且引风机(12)通过导线与外接电源相连接，所述气管(13)右端安装在引风机(12)环形侧面左侧，且气管(13)左端装配在取样盒(15)上端右侧，所述水管(14)前端安装在取样盒(15)上端左侧，且水管(14)后端穿过盖板(3)，并延伸至反应池(4)内部下侧，所述取样盒(15)安置在反应池(4)前端面右侧;
所述抽出机构(2)包括固定板(21)、滑块(22)以及套环(23)，所述固定板(21)固定在反应池(4)前端面左侧，所述滑块(22)装配在固定板(21)内，且滑块(22)上端延伸至固定板(21)上方，所述套环(23)固定在滑块(22)右端面上侧，且套环(23)装配在水管(14)环形侧面上。
2.根据权利要求1所述的一种生活污水灭菌装置，其特征在于：所述水管(14)环形侧面下侧安装有配重环，且配重环设置在盖板(3)下方，所述盖板(3)上端面加工有通孔一，且通孔一内装配水管(14)。
3.根据权利要求1所述的一种生活污水灭菌装置，其特征在于：所述盖板(3)上端面前侧固定有限位环，且限位环内安装有水管(14)。
4.根据权利要求1所述的一种生活污水灭菌装置，其特征在于：所述取样盒(15)上端面装配有盒盖，且盒盖上端对称加工有两组通孔二，所述气管(13)以及水管(14)均通过快速接头分别安装在两组通孔二内。
5.根据权利要求1所述的一种生活污水灭菌装置，其特征在于：所述反应池(4)前端面右侧固定有两组支杆，所述取样盒(15)安置在两组支杆上端。
6.根据权利要求1所述的一种生活污水灭菌装置，其特征在于：所述固定板(21)上端加工有滑槽，所述滑块(22)安装在滑槽内，且滑槽内部左壁上安装有磁铁，所述滑块(22)左端固定有铁块，所述磁铁吸引铁块，所述滑块(22)前端面上侧装配有把手，且把手环形侧面上安装有橡胶套。
说明书
一种生活污水灭菌装置
技术领域
本实用新型是一种生活污水灭菌装置，属于污水处理技术领域。
背景技术
生活污水主要是城市生活中使用的各种洗涤剂和污水、垃圾、粪便等，多为无毒的无机盐类，生活污水中含氮、磷、硫多，致病细菌多，生活污水灭菌方法包括化学试剂灭菌法以及露天暴晒灭菌法等。
现有技术中，生活污水灭菌装置依然存在许多不足之处，其无自动取样功能，在取样时需要人工抽出反应池内的污水，并且需要人工把持取样盒，操作繁琐，便捷性不足，同时缺少水管抽离功能，取样用的水管长时间浸泡在反应池内，容易加快水管腐蚀，使用寿命下降，所以需要一种生活污水灭菌装置来解决以上问题。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种生活污水灭菌装置，以解决上述背景技术中提出的问题，本实用新型自动取样，便捷抽离水管，实用性强，可靠性高。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种生活污水灭菌装置，包括自动取样机构、抽出机构、盖板以及反应池，所述自动取样机构以及抽出机构均安装在反应池前端，且自动取样机构设置在抽出机构右侧，所述盖板装配在反应池上端面，所述自动取样机构包括支撑座、引风机、气管、水管以及取样盒，所述支撑座通过螺栓固定在反应池前端面右侧，所述引风机安装在支撑座上端，且引风机通过导线与外接电源相连接，所述气管右端安装在引风机环形侧面左侧，且气管左端装配在取样盒上端右侧，所述水管前端安装在取样盒上端左侧，且水管后端穿过盖板，并延伸至反应池内部下侧，所述取样盒安置在反应池前端面右侧，所述抽出机构包括固定板、滑块以及套环，所述固定板固定在反应池前端面左侧，所述滑块装配在固定板内，且滑块上端延伸至固定板上方，所述套环固定在滑块右端面上侧，且套环装配在水管环形侧面上。
进一步地，所述水管环形侧面下侧安装有配重环，且配重环设置在盖板下方，所述盖板上端面加工有通孔一，且通孔一内装配水管。
进一步地，所述盖板上端面前侧固定有限位环，且限位环内安装有水管。
进一步地，所述取样盒上端面装配有盒盖，且盒盖上端对称加工有两组通孔二，所述气管以及水管均通过快速接头分别安装在两组通孔二内。
进一步地，所述反应池前端面右侧固定有两组支杆，所述取样盒安置在两组支杆上端。
进一步地，所述固定板上端加工有滑槽，所述滑块安装在滑槽内，且滑槽内部左壁上安装有磁铁，所述滑块左端固定有铁块，所述磁铁吸引铁块，所述滑块前端面上侧装配有把手，且把手环形侧面上安装有橡胶套。
本实用新型的有益效果：本实用新型的一种生活污水灭菌装置，因本实用新型添加了支撑座、引风机、气管、水管以及取样盒，该设计实现了自动取样的功能，减少取样所需时间，利用机械操作代替人工取样，操作便捷，解决了传统生活污水灭菌装置中，因缺少自动取样的功能，在取样时需要人工抽出反应池内的污水，并且需要人工把持取样盒，操作繁琐，便捷性不足的问题。
因本实用新型添加了固定板、滑块以及套环，该设计实现了水管抽出的功能，使得水管与反应池内的污水分离放置，降低水管被腐蚀的概率，解决了传统生活污水灭菌装置中，缺少水管抽离功能，取样用的水管长时间浸泡在反应池内，容易加快水管腐蚀，使用寿命下降的问题。
因添加了配重环以及通孔一，该设计方便水管运动至污水内，便于水管的运动，因添加了限位环，该设计实现了水管的限位功能，因添加了端盖、通孔二以及快速接头，该设计便于排出污水样本，方便水管以及气管的拆装，因添加了支杆，该设计方便安置取样盒，因添加了滑槽、磁铁以及铁块，该设计方便滑块的移动与固定，因添加了把手以及橡胶套，该设计方便控制滑块运动，本实用新型自动取样，便捷抽离水管，实用性强，可靠性高。
