申请日2018.03.28
公开(公告)日2018.12.28
IPC分类号C02F11/00; C02F11/12; C02F11/14; C02F103/28
摘要
本实用新型公开了一种造纸污泥处理设备，包括底板，底板的顶部固定连接有污泥处理箱，所述污泥处理箱的内部固定连接有中心轴，中心轴的外表面从左往右依次固定连接有滑动板和挤压板，所述挤压板设置有多个，所述滑动板的右侧固定连接有连接棒，连接棒的右端依次贯穿挤压板和污泥处理箱并延伸至污泥处理箱的外部，挤压板之间固定连接有弹簧，所述连接棒的一端且位于污泥处理箱的顶部固定连接有液压箱，污泥处理箱内腔的左壁通过固定块转动连接有网状滑板，本实用新型涉及污泥处理技术领域。该造纸污泥处理设备，利用挤压板和弹簧之间的配合可对潮湿的污泥进行挤压将污水滤出，利用液压箱提供动力，操作简单，且实用性高。
权利要求书

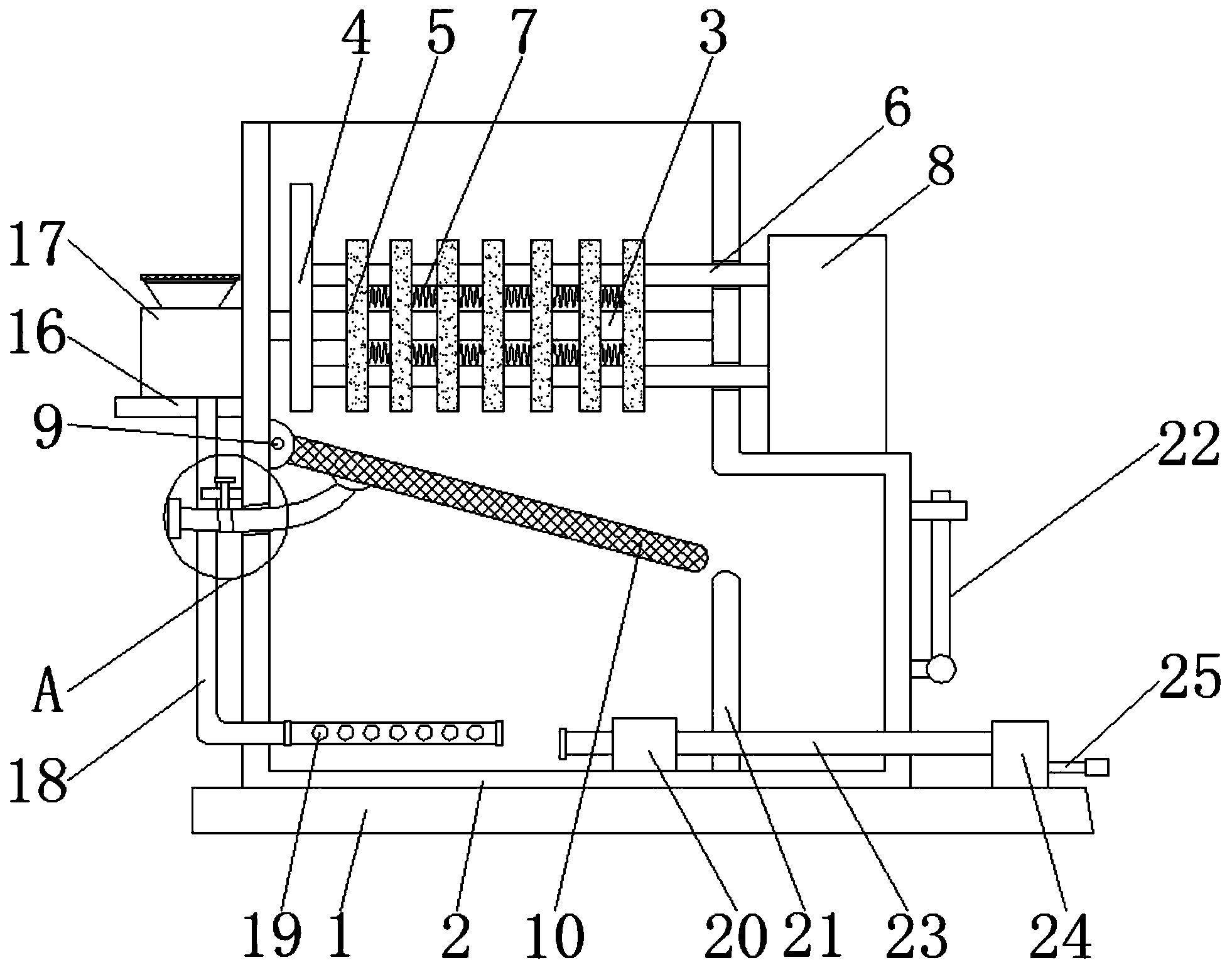

1.一种造纸污泥处理设备，包括底板(1)，其特征在于：所述底板(1)的顶部固定连接有污泥处理箱(2)，所述污泥处理箱(2)的内部固定连接有中心轴(3)，所述中心轴(3)的外表面从左往右依次固定连接有滑动板(4)和挤压板(5)，所述挤压板(5)设置有多个，所述滑动板(4)的右侧固定连接有连接棒(6)，所述连接棒(6)的右端依次贯穿挤压板(5)和污泥处理箱(2)并延伸至污泥处理箱(2)的外部，所述挤压板(5)之间固定连接有弹簧(7)，所述连接棒(6)的一端且位于污泥处理箱(2)的顶部固定连接有液压箱(8)。
2.根据权利要求1所述的一种造纸污泥处理设备，其特征在于：所述污泥处理箱(2)内腔的左壁通过固定块(9)转动连接有网状滑板(10)，所述网状滑板(10)的底部固定连接有支撑块(11)。
3.根据权利要求2所述的一种造纸污泥处理设备，其特征在于：所述支撑块(11)的左侧贯穿污泥处理箱(2)并延伸至污泥处理箱(2)的外部，且支撑块(11)的外表面开设有限位孔(14)，所述支撑块(11)的左侧固定连接有挡块(12)。
4.根据权利要求1所述的一种造纸污泥处理设备，其特征在于：所述污泥处理箱(2)的左侧固定连接有连接块(13)，且连接块(13)的顶部活动连接有与限位孔(14)相匹配的限位块(15)。
5.根据权利要求1所述的一种造纸污泥处理设备，其特征在于：所述污泥处理箱(2)的左侧且位于连接块(13)的上方固定连接有支撑板(16)，且支撑板(16)的顶部固定连接有风机(17)，所述风机(17)的底部连通有进气管(18)，所述进气管(18)远离风机(17)的一端贯穿污泥处理箱(2)并延伸至污泥处理箱(2)的内部。
6.根据权利要求5所述的一种造纸污泥处理设备，其特征在于：所述进气管(18)的一端且位于污泥处理箱(2)的内部连通有曝气管(19)，所述污泥处理箱(2)内腔的底部从左往右依次固定连接有水泵(20)和隔板(21)，所述污泥处理箱(2)的右侧通过合页铰接有箱门(22)，所述水泵(20)的左侧固定连接有排水管(23)。
7.根据权利要求6所述的一种造纸污泥处理设备，其特征在于：所述排水管(23)的右端依次贯穿水泵(20)、隔板(21)和污泥处理箱(2)并延伸至污泥处理箱(2)的外部，所述排水管(23)的一端且位于污泥处理箱(2)的外部连通有分离盒(24)，且分离盒(24)的右侧连通有排污管(25)。
说明书
一种造纸污泥处理设备
技术领域
本实用新型涉及污泥处理技术领域，具体为一种造纸污泥处理设备。
背景技术
造纸是古代劳动人民的重要发明，分有机制和手工两种形式。机制是在造纸机上连续进行，将适合于纸张质量的纸浆，用水稀释至一定浓度，在造纸机的网部初步脱水，形成湿的纸页，再经压榨脱水，然后烘干成纸。
手工则用有竹帘、聚酯网或铜网的框架，将分散悬浮于水中的纤维抄成湿纸页，经压榨脱水，再行晒干或烘干成纸。机制和手工两种造出来的纸最大区别在于，由于手工纸采用人工打浆，纸浆中的纤维保存完好;机制纸采用机器打浆，纸浆纤维被打碎。使得手工纸在韧性拉力上大大优于机制纸。机制纸存在浆网速差导致纤维纵横向分布不均，手工纸不存在纤维纵横向分布比例不均，特别体现在书画用纸上(比如：宣纸)。纸是我们日常生活中最常用的物品，无论读书、看报，或是写字、作画，都得和纸接触。在工业、农业和国防工业生产中，也离不开纸。今天，如果没有纸，那简直是不可想像的。纸在交流思想、传播文化、发展科学技术和生产方面，是一种强有力的工具和材料。
现有的造纸设备会产生很多的污泥，需要对污泥进行处理，需要通过各个滤室才能将污泥和污水进行分离，使用成本较高，且操作比较麻烦，浪费大量的人力和财力，效率低下。
实用新型内容
针对现有技术的不足，本实用新型提供了一种造纸污泥处理设备，解决了需要通过各个滤室才能将污泥和污水进行分离，使用成本较高，且操作比较麻烦，浪费大量的人力和财力，效率低下的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种造纸污泥处理设备，包括底板，所述底板的顶部固定连接有污泥处理箱，所述污泥处理箱的内部固定连接有中心轴，所述中心轴的外表面从左往右依次固定连接有滑动板和挤压板，所述挤压板设置有多个，所述滑动板的右侧固定连接有连接棒，所述连接棒的右端依次贯穿挤压板和污泥处理箱并延伸至污泥处理箱的外部，所述挤压板之间固定连接有弹簧，所述连接棒的一端且位于污泥处理箱的顶部固定连接有液压箱。
优选的，所述污泥处理箱内腔的左壁通过固定块转动连接有网状滑板，所述网状滑板的底部固定连接有支撑块。
优选的，所述支撑块的左侧贯穿污泥处理箱并延伸至污泥处理箱的外部，且支撑块的外表面开设有限位孔，所述支撑块的左侧固定连接有挡块。
优选的，所述污泥处理箱的左侧固定连接有连接块，且连接块的顶部活动连接有与限位孔相匹配的限位块。
优选的，所述污泥处理箱的左侧且位于连接块的上方固定连接有支撑板，且支撑板的顶部固定连接有风机，所述风机的底部连通有进气管，且进气管远离风机的一端贯穿污泥处理箱并延伸至污泥处理箱的内部。
优选的，所述进气管的一端且位于污泥处理箱的内部连通有曝气管，所述污泥处理箱内腔的底部从左往右依次固定连接有水泵和隔板，所述污泥处理箱的右侧通过合页铰接有箱门，所述水泵的左侧固定连接有排水管。
优选的，所述排水管的右端依次贯穿水泵、隔板和污泥处理箱并延伸至污泥处理箱的外部，所述排水管的一端且位于污泥处理箱的外部连通有分离盒，且分离盒的右侧连通有排污管。
有益效果
本实用新型提供了一种造纸污泥处理设备。具备以下有益效果：
(1)、该造纸污泥处理设备，通过在底板的顶部固定连接有污泥处理箱，污泥处理箱的内部固定连接有中心轴，中心轴的外表面从左往右依次固定连接有滑动板和挤压板，挤压板设置有多个，滑动板的右侧固定连接有连接棒，连接棒的右端依次贯穿挤压板和污泥处理箱并延伸至污泥处理箱的外部，挤压板之间固定连接有弹簧，连接棒的一端且位于污泥处理箱的顶部固定连接有液压箱，利用挤压板和弹簧之间的配合可对潮湿的污泥进行挤压将污水滤出，利用液压箱提供动力，操作简单，且实用性高。
(2)、该造纸污泥处理设备，通过在污泥处理箱内腔的左壁利用固定块转动连接有网状滑板，网状滑板的底部固定连接有支撑块，支撑块的左侧贯穿污泥处理箱并延伸至污泥处理箱的外部，且支撑块的外表面开设有限位孔，支撑块的左侧固定连接有挡块，污泥处理箱的左侧固定连接有连接块，且连接块的顶部活动连接有与限位孔相匹配的限位块，利用网状滑板和支撑块之间的配合可将污水过滤出来，再利用限位块和支撑块之间的配合可控制网状滑板的角度，将过滤后的泥土带进干泥土存放的位置。
(3)、该造纸污泥处理设备，通过污泥处理箱的左侧且位于连接块的上方固定连接有支撑板，且支撑板的顶部固定连接有风机，风机的底部连通有进气管，进气管远离风机的一端贯穿污泥处理箱并延伸至污泥处理箱的内部，进气管的一端且位于污泥处理箱的内部连通有曝气管，污泥处理箱内腔的底部从左往右依次固定连接有水泵和隔板，污泥处理箱的右侧通过合页铰接有箱门，水泵的左侧固定连接有排水管，利用风机和曝气管之间的配合可将空气中的氧气以气泡的方式带入污水中，使污水中一些可与氧气反应的杂质发生反应形成颗粒状沉淀下来。
