申请日2018.07.18
公开(公告)日2018.10.19
IPC分类号C02F9/04
摘要
本发明公开了一种应用于印染行业的膜浓水处理系统，其技术方案要点是包括高级氧化反应系统和沉淀系统，所述高级氧化反应系统包括通过管路依次连接的集水池、污水提升泵和反应池，所述沉淀系统包括通过管路依次连接的沉淀池、外排池和外排泵，所述污水提升泵通过管路连接集水池的底部与反应池的上部，所述反应池的出水口通过管路连通至沉淀池的进水口，沉淀池的上部出水至外排池，所述外排泵通过管路连接外排池的底部与外部污水管网，通过外部污水管网排放至大型污水处理厂进行处理。本发明的一种应用于印染行业的膜浓水处理系统对水中的COD、色度、总锑、苯胺有较高的去除率，同时操作简单，运行费用较低。
权利要求书
1.一种应用于印染行业的膜浓水处理系统，其特征在于：包括高级氧化反应系统和沉淀系统，所述高级氧化反应系统包括通过管路依次连接的集水池、污水提升泵和反应池，所述沉淀系统包括通过管路依次连接的沉淀池、外排池和外排泵，所述污水提升泵通过管路连接集水池的底部与反应池的上部，所述反应池配备加药装置和搅拌装置，所述反应池的出水口通过管路连通至沉淀池的进水口，所述沉淀池包括中心筒、出水堰板和污泥斗，所述沉淀池的底部为排泥系统，沉淀池的上部出水至外排池，所述外排泵通过管路连接外排池的底部与外部污水管网，通过外部污水管网排放至大型污水处理厂进行处理。
2.根据权利要求1所述的一种应用于印染行业的膜浓水处理系统，其特征在于：所述加药装置包括硫酸加药系统、硫酸亚铁加药系统、双氧水加药系统、液碱加药系统、PAM加药系统和pH控制系统。
3.根据权利要求3所述的一种应用于印染行业的膜浓水处理系统，其特征在于：所述反应池内每个加药装置对应的位置均设置搅拌装置。
4.根据权利要求1所述的一种应用于印染行业的膜浓水处理系统，其特征在于：所述中心筒连接反应池的出水口，所述出水堰板位于沉淀池的上部，且外排池通过出水堰板连通沉淀池内，所述污泥斗位于沉淀池底部。
5.根据权利要求4所述的一种应用于印染行业的膜浓水处理系统，其特征在于：所述排泥系统为排污阀，所述排污阀位于污泥斗下方，且通过污泥斗连通沉淀池内。
6.根据权利要求2所述的一种应用于印染行业的膜浓水处理系统，其特征在于：所述反应池内对应于硫酸加药系统和液碱加药系统处均设置有pH控制系统，通过pH控制系统控制pH在适当范围内。
7.根据权利要求1所述的一种应用于印染行业的膜浓水处理系统，其特征在于：所述集水池和外排池内均设置有液位传感器。
8.根据权利要求1所述的一种应用于印染行业的膜浓水处理系统，其特征在于：所述反应池内设计玻璃钢防腐处理。
说明书
一种应用于印染行业的膜浓水处理系统
技术领域
本发明涉及一种应用于印染行业的膜浓水处理系统。
背景技术
印染行业是耗水大户，废水排放量和污染物总量分别位居全国工业部门的第二位和第四位，是我国重点污染行业之一。印染废水一直以排放量大、处理难度高而成为废水治理工艺研究的重点和难点。同时，随着我国经济的飞速发展，水资源紧缺已成为制约我国印染行业进一步发展的限制因素。为了实现印染行业的可持续发展，印染废水的资源化回用成为实现这一目标的关键。国家要求全行业污水回用率达到50%以上，同时地方对企业实行限量排放，因此企业为了保障生产，对“物化+生化”系统出水进行深度处理，达到回用要求。
目前深度处理主要采用“超滤+反渗透”膜处理工艺。清水回用至车间，浓水主要成分为难降解有机物、有毒金属离子等，并且COD、色度、总锑、苯胺浓度较高。采用传统的“物化+生化”工艺较难达标。
发明内容
针对现有技术存在的不足，本发明的目的在于提供一种对水中的COD、色度、总锑、苯胺有较高的去除率，同时操作简单，运行费用较低的应用于印染行业的膜浓水处理系统。
为实现上述目的，本发明提供了如下技术方案：一种应用于印染行业的膜浓水处理系统，包括高级氧化反应系统和沉淀系统，所述高级氧化反应系统包括通过管路依次连接的集水池、污水提升泵和反应池，所述沉淀系统包括通过管路依次连接的沉淀池、外排池和外排泵，所述污水提升泵通过管路连接集水池的底部与反应池的上部，所述反应池配备加药装置和搅拌装置，所述反应池的出水口通过管路连通至沉淀池的进水口，所述沉淀池包括中心筒、出水堰板和污泥斗，所述沉淀池的底部为排泥系统，沉淀池的上部出水至外排池，所述外排泵通过管路连接外排池的底部与外部污水管网，通过外部污水管网排放至大型污水处理厂进行处理。

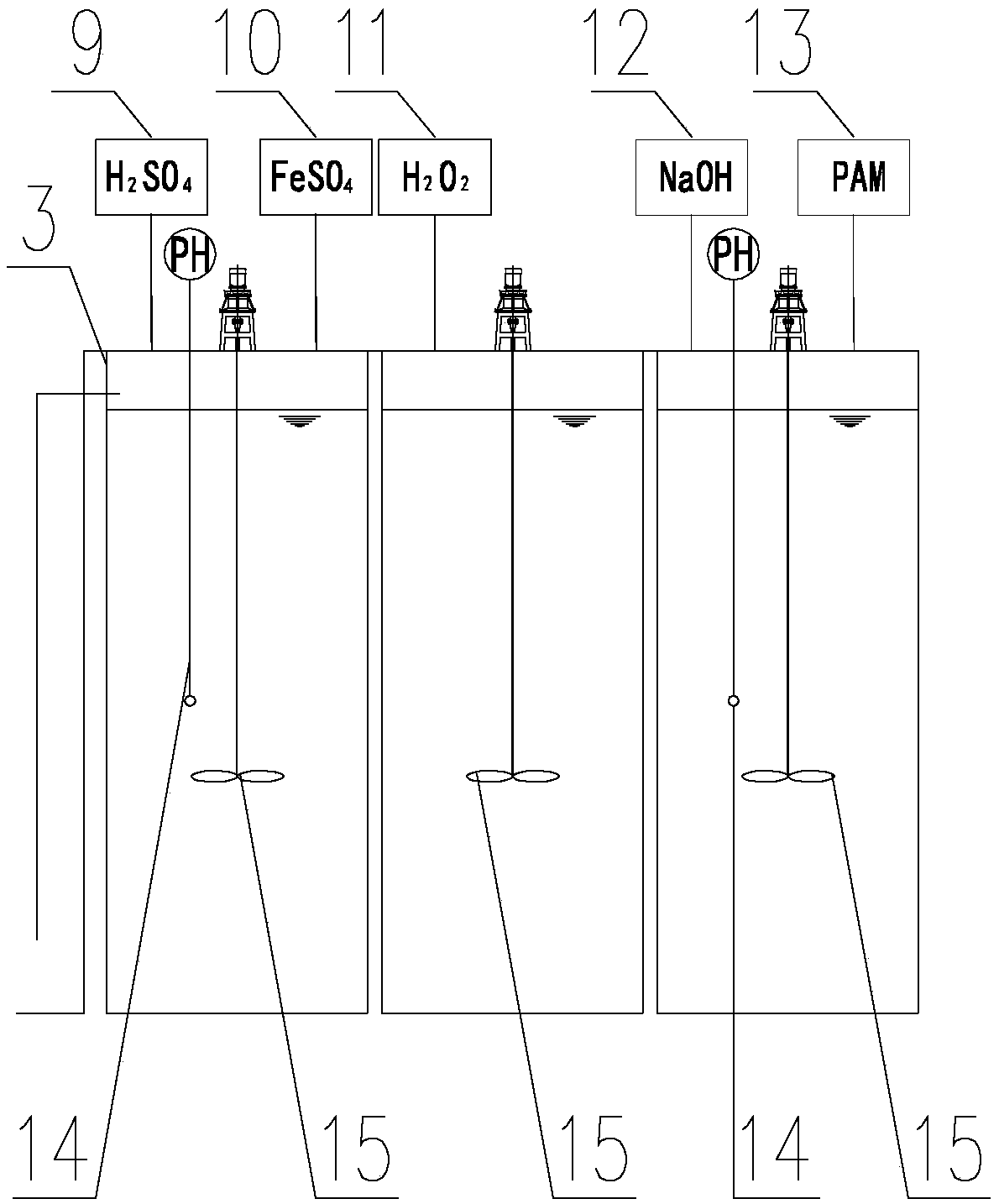

本发明进一步设置为：所述加药装置包括硫酸加药系统、硫酸亚铁加药系统、双氧水加药系统、液碱加药系统、PAM加药系统和pH控制系统。
本发明进一步设置为：所述反应池内每个加药装置对应的位置均设置搅拌装置。
本发明进一步设置为：所述中心筒连接反应池的出水口，所述出水堰板位于沉淀池的上部，且外排池通过出水堰板连通沉淀池内，所述污泥斗位于沉淀池底部。
本发明进一步设置为：所述排泥系统为排污阀，所述排污阀位于污泥斗下方，且通过污泥斗连通沉淀池内。
本发明进一步设置为：所述反应池内对应于硫酸加药系统和液碱加药系统处均设置有pH控制系统，通过pH控制系统控制pH在适当范围内。
本发明进一步设置为：所述集水池和外排池内均设置有液位传感器。
本发明进一步设置为：所述反应池内设计玻璃钢防腐处理。
本发明具有下述优点：通过高级氧化反应系统、沉淀系统对膜浓水进行处理，对水中的COD、色度、总锑、苯胺有较高的去除率，同时操作简单，运行费用较低。较传统的物化+生化反应有显著的优势，出水稳定。
