申请日2016.11.01
公开(公告)日2018.05.11
IPC分类号C02F9/12
摘要
本发明公开了一种污水过滤清洁再利用机械环保装置，包括机体，机体的顶部设置有电机，电机的输出轴依次穿过轴承和机体并与设置在机体内的旋转杆固定连接，旋转杆上设置有搅拌杆，机体的内壁固定连接有第一过滤网，第一过滤网的顶部滑动连接有过滤板，过滤板的顶部开设有凹槽。本发明通过设置电机、旋转杆和搅拌杆，达到了杂质和污水分离的效果，通过设置过滤板、凹槽、第一通孔和第一过滤网，达到了体积过大的杂质可以被阻挡的效果，通过设置第一支杆、第二支杆和拉杆，达到了可以把过滤板抽出来清理杂质的效果，通过设置第一过滤层、第二过滤层和第三过滤层，达到了污水被多次过滤的效果，使污水去杂质更彻底更精细。
权利要求书

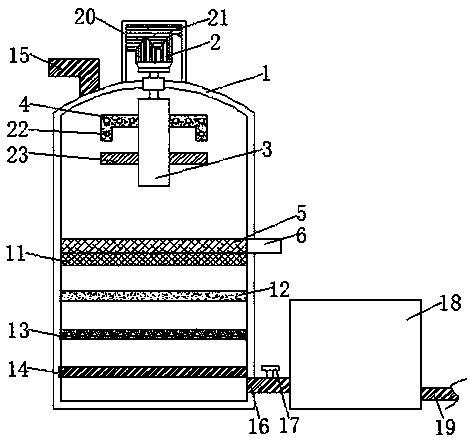

1.一种污水过滤清洁再利用机械环保装置，包括机体(1)，其特征在于：所述机体(1)的顶部设置有电机(2)，所述电机(2)的输出轴依次穿过轴承和机体(1)并与设置在机体(1)内的旋转杆(3)固定连接，所述旋转杆(3)上设置有第一搅拌杆(4)和第二搅拌杆(23)，所述第二搅拌杆(23)位于第一搅拌杆(4)的下方，所述第一搅拌杆(4)上开设有第二通孔(22)，所述第二搅拌杆(23)的内部设置有第二过滤网(24)，所述机体(1)的内壁固定连接有第一过滤网(11)，所述第一过滤网(11)的顶部滑动连接有过滤板(5)，所述过滤板(5)的顶部开设有凹槽(9)，所述凹槽(9)上开设有第一通孔(10)，所述过滤板(5)的一侧固定连接有第一支杆(6)和第二支杆(7)，所述第一支杆(6)和第二支杆(7)的一端均贯穿机体(1)的外壁并延伸至机体(1)外，所述第一支杆(6)通过拉杆(8)与第二支杆(7)固定连接，所述机体(1)的内壁由上至下依次设置有第一过滤层(12)、第二过滤层(13)和第三过滤层(14)，所述第一过滤层(12)位于第一过滤网(11)的正下方，所述机体(1)的顶部设置有进水管(15)，所述机体(1)侧面的底部设置有第一出水管(16)，所述第一出水管(16)远离机体(1)的一端设置有水箱(18)，所述水箱(18)远离第一出水管(16)的一侧设置有第二出水管(19)。
2.根据权利要求1所述的一种污水过滤清洁再利用机械环保装置，其特征在于：所述第一过滤层(12)为石英砂过滤层，所述第二过滤层(13)为活性炭过滤层，所述第三过滤层(14)为磁铁矿过滤层。
3.根据权利要求1所述的一种污水过滤清洁再利用机械环保装置，其特征在于：所述电机(2)通过电机箱(20)与机体(1)的顶部固定连接，所述电机(2)的外部设置有隔音罩(21)。
4.根据权利要求1所述的一种污水过滤清洁再利用机械环保装置，其特征在于：所述第一出水管(16)上设置有阀门(17)。
5.根据权利要求1所述的一种污水过滤清洁再利用机械环保装置，其特征在于：所述第一搅拌杆(4)和第二搅拌杆(23)的数量均为两个，且两个第一搅拌杆(4)和两个第二搅拌杆(23)均以旋转杆(3)为对称轴对称设置。
说明书
一种污水过滤清洁再利用机械环保装置
技术领域
本发明涉及环保技术领域，具体为一种污水过滤清洁再利用机械环保装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水，其数量非常巨大，尤其是其中大量的污水仅含有粉尘泥土等无毒颗粒，如果能将这些无毒废水去除杂质后再次利用，不仅可以提高城市用水的利用率，对于水资源缺乏地区也更为珍贵。目前，市场上的污水过滤器普遍都是通过一个搅拌杆旋转使杂质和污水分离的，结构简单，使杂质和污水的分离效果不好，污水过滤地不彻底且不精细。
发明内容
本发明的目的在于提供一种污水过滤清洁再利用机械环保装置，具备过滤彻底的优点，解决了过滤不彻底的问题。
为实现上述目的，本发明提供如下技术方案：一种污水过滤清洁再利用机械环保装置，包括机体，所述机体的顶部设置有电机，所述电机的输出轴依次穿过轴承和机体并与设置在机体内的旋转杆固定连接，所述旋转杆上设置有第一搅拌杆和第二搅拌杆，所述第二搅拌杆位于第一搅拌杆的下方，所述第一搅拌杆上开设有第二通孔，所述第二搅拌杆的内部设置有第二过滤网，所述机体的内壁固定连接有第一过滤网，所述第一过滤网的顶部滑动连接有过滤板，所述过滤板的顶部开设有凹槽，所述凹槽上开设有第一通孔，所述过滤板的一侧固定连接有第一支杆和第二支杆，所述第一支杆和第二支杆的一端均贯穿机体的外壁并延伸至机体外，所述第一支杆通过拉杆与第二支杆固定连接，所述机体的内壁由上至下依次设置有第一过滤层、第二过滤层和第三过滤层，所述第一过滤层位于第一过滤网的正下方，所述机体的顶部设置有进水管，所述机体侧面的底部设置有第一出水管，所述第一出水管远离机体的一端设置有水箱，所述水箱远离第一出水管的一侧设置有第二出水管。
优选的，所述第一过滤层为石英砂过滤层，所述第二过滤层为活性炭过滤层，所述第三过滤层为磁铁矿过滤层。
优选的，所述电机通过电机箱与机体的顶部固定连接，所述电机的外部设置有隔音罩。
优选的，所述第一出水管上设置有阀门。
优选的，所述第一搅拌杆和第二搅拌杆的数量均为两个，且两个第一搅拌杆和两个第二搅拌杆均以旋转杆为对称轴对称设置。
与现有技术相比，本发明的有益效果如下：
1、本发明通过设置电机、旋转杆、第一搅拌杆和第二搅拌杆，达到了杂质和污水分离的效果，通过设置第二通孔和第二过滤网，达到了第一搅拌杆和第二搅拌杆在运行时也可以对污水过滤的效果，通过设置过滤板、凹槽、第一通孔和第一过滤网，达到了体积过大的杂质可以被阻挡的效果，通过设置第一支杆、第二支杆和拉杆，达到了可以把过滤板抽出来清理杂质的效果，通过设置第一过滤层、第二过滤层和第三过滤层，达到了污水被多次过滤的效果，使污水去杂质更彻底更精细，通过设置第一出水管、第二出水管、阀门和水箱，达到了过滤完的水被储存再利用的效果。
2、本发明通过设置电机箱，达到了电机被支撑和固定的效果，通过设置隔音罩，降低了电机在运行时产生的噪音。
