申请日2018.03.28
公开(公告)日2019.01.04
IPC分类号B01D33/04; B01D33/46; B01D33/48; B01D33/62
摘要
本实用新型是城市污水除砂装置，其结构是壳体由斜隔板在水平方向上分隔为两部分，一侧为泥沙储室，另一侧的壳体侧壁上设进水口，进水口旁的壳体内下部设从动轮，斜隔板顶端上部设主动轮，从动轮和主动轮上套设滤布，滤布上部与壳体围成污水区，滤布下部与斜隔板围成净水区，污水区所在的壳体顶部开有排气口，主动轮所在位置的滤布上部设刷体，净水区所在的壳体内底部设水泵，水泵连接喷水管，喷水管的出水端位于滤布上方，进水口下部的壳体上开有溢水口，净水区所在的壳体底部开有出水口，泥沙储室所在的壳体侧壁上设开口连接挤压脱水装置。本实用新型的优点：泥沙可通过挤压脱水装置干燥集中处理，去除砂的水体进入净水区，通过出水口排出。
权利要求书

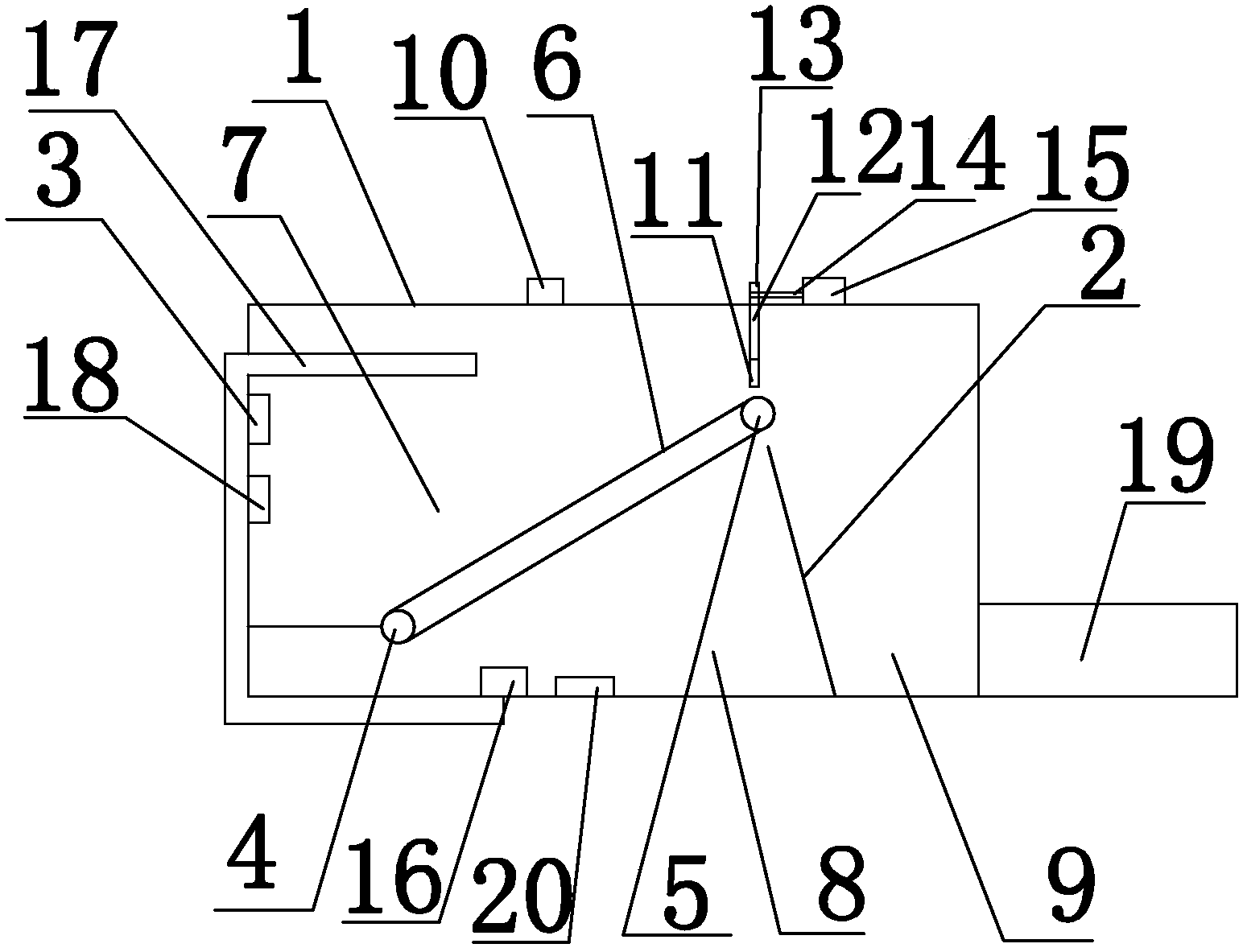

1.一种城市污水除砂装置，其特征包括壳体(1)、斜隔板(2)、滤布(6)、刷体(11)、喷水管(17)和挤压脱水装置(19)，其中壳体(1)由斜隔板(2)在水平方向上分隔为两部分，斜隔板(2)与壳体(1)底板夹角为钝角的一侧为泥沙储室(9)，斜隔板(2)另一侧的壳体(1)侧壁上设进水口(3)，进水口(3)旁的壳体(1)内下部设从动轮(4)，斜隔板(2)顶端上部设主动轮(5)，从动轮(4)和主动轮(5)上套设滤布(6)，滤布(6)上部与壳体(1)围成污水区(7)，滤布(6)下部与斜隔板(2)围成净水区(8)，污水区(7)所在的壳体(1)顶部开有排气口(10)，主动轮(5)所在位置的滤布(6)上部设刷体(11)，刷体(11)连接连杆(12)，连杆(12)连接传动轴(13)，传动轴(13)连接活动轴(14)，活动轴(14)连接电机(15)，电机(15)设置在壳体(1)顶部，净水区(8)所在的壳体(1)内底部设水泵(16)，水泵(16)连接喷水管(17)，喷水管(17)的出水端位于滤布(6)上方，进水口(3)下部的壳体(1)上开有溢水口(18)，净水区(8)所在的壳体(1)底部开有出水口(20)，泥沙储室(9)所在的壳体(1)侧壁上设开口连接挤压脱水装置(19)。
2.如权利要求1所述的一种城市污水除砂装置，其特征是所述的滤布(6)的倾斜角度为50°。
说明书
一种城市污水除砂装置
技术领域
本实用新型涉及的是一种城市污水除砂装置。
背景技术
城市污水有时会含有大量泥沙，现有技术中一般通过沉砂池进行泥沙去除，然后进行砂水分离器的处理，但是由于砂水分离器水力停留时间较短，泥沙去除效果较差，造成大量泥沙进入初沉淀池，增加其处理负担，会造成初沉淀池的占地面积增大，投入提高，且处理效率低，无法满足除砂的目的。
实用新型内容
本实用新型提出的是一种城市污水除砂装置，其目的旨在现有技术存在的上述不足，简化处理工艺，实现城市污水有效除砂。
本实用新型的技术解决方案：一种城市污水除砂装置，其结构包括壳体、斜隔板、滤布、刷体、喷水管和挤压脱水装置，其中壳体由斜隔板在水平方向上分隔为两部分，斜隔板与壳体底板夹角为钝角的一侧为泥沙储室，斜隔板另一侧的壳体侧壁上设进水口，进水口旁的壳体内下部设从动轮，斜隔板顶端上部设主动轮，从动轮和主动轮上套设滤布，滤布上部与壳体围成污水区，滤布下部与斜隔板围成净水区，污水区所在的壳体顶部开有排气口，主动轮所在位置的滤布上部设刷体，刷体连接连杆，连杆连接传动轴，传动轴连接活动轴，活动轴连接电机，电机设置在壳体顶部，净水区所在的壳体内底部设水泵，水泵连接喷水管，喷水管的出水端位于滤布上方，进水口下部的壳体上开有溢水口，净水区所在的壳体底部开有出水口，泥沙储室所在的壳体侧壁上设开口连接挤压脱水装置。
优选的，所述的滤布的倾斜角度为50°。
本实用新型的优点：结构简单有效，城市污水从进水口进入，来到污水区，泥沙污物通过滤布由从动轮端向主动轮端传输，传输到顶部时，通过电机控制的刷体的辅助扫入泥沙储室内，泥沙可通过挤压脱水装置干燥后集中处理，去除砂的水体进入净水区内，可通过出水口排出，可用喷水管使净水区内水体对滤布上部进行定时冲刷，保证除砂效果。
