申请日2018.03.28
公开(公告)日2019.01.04
IPC分类号C02F1/40; C02F103/10
摘要
本实用新型是矿井污水浮油清理回收装置，其结构是沉砂池内底部设气动油泵，气动油泵分别连接吸油软管、风管和排油管的一端，吸油软管的另一端连接集油管，集油管两端封闭，集油管两侧延长度方向分别开有集油缝隙，集油缝隙的高度与沉砂池内矿井污水油污面的高度配合，风管沿沉砂池外底部铺设，风管另一端连接空气压缩装置，排油管沿沉砂池外底部铺设，排油管另一端设置在油污池上部，油污设置在沉砂池旁，排油管另一端设滤网。本实用新型的优点：集油管两侧面都设置集油缝隙，配合气动油泵吸收清理矿井污水表面浮油，配合两套丝杆螺母副及电机，进一步提高了矿井污水表面浮油吸收清理效率，吸收后油污经滤网过滤后回收进入油污池，方便后续处理。
权利要求书

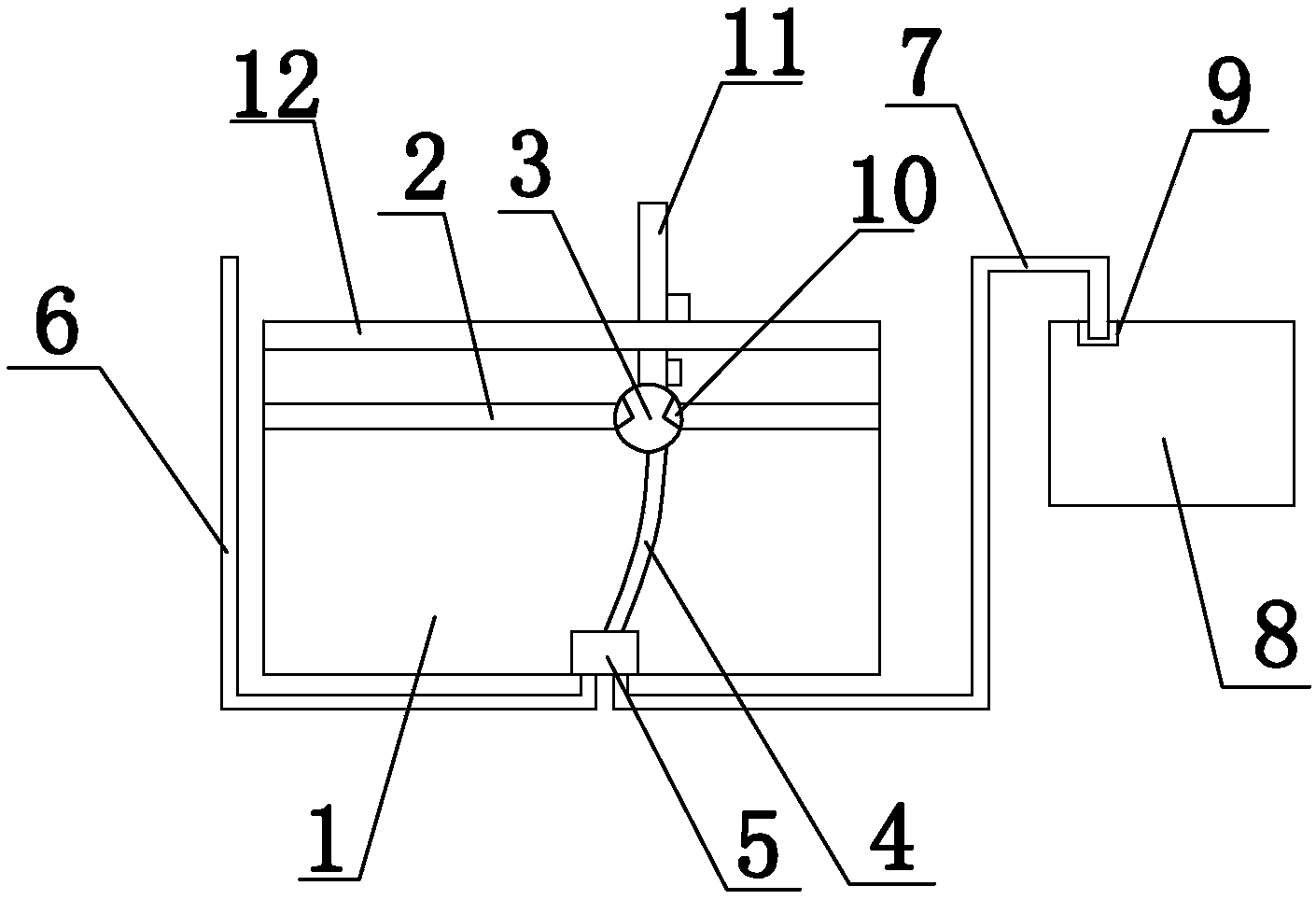

1.一种矿井污水浮油清理回收装置，其特征包括沉砂池(1)、集油管(3)、气动油泵(5)、油污池(8)和滤网(9)，其中沉砂池(1)内底部设气动油泵(5)，气动油泵(5)分别连接吸油软管(4)、风管(6)和排油管(7)的一端，吸油软管(4)的另一端连接集油管(3)，集油管(3)两端封闭，集油管(3)两侧延长度方向分别开有集油缝隙(10)，集油缝隙(10)的高度与沉砂池(1)内矿井污水油污面(2)的高度配合，风管(6)沿沉砂池(1)外底部铺设，风管(6)另一端连接空气压缩装置，排油管(7)沿沉砂池(1)外底部铺设，排油管(7)另一端设置在油污池(8)上部，油污池(8)设置在沉砂池(1)旁，排油管(7)另一端设滤网(9)。
2.如权利要求1所述的一种矿井污水浮油清理回收装置，其特征是所述的集油管(3)顶部连接第一丝杆螺母副(11)，第一丝杆螺母副(11)连接第二丝杆螺母副(12)，第一丝杆螺母副(11)与第二丝杆螺母副(12)相垂直，第二丝杆螺母副(12)与集油管(3)相垂直，第一丝杆螺母副(11)和第二丝杆螺母副(12)分别连接一个驱动电机。
说明书
一种矿井污水浮油清理回收装置
技术领域
本实用新型涉及的是一种矿井污水浮油清理回收装置。
背景技术
在矿井中，矿井污水含有粉尘、油污、微生物等污染物，在排放到地表前需要进行多道处理。其中沉砂池是重要的装置之一，矿井污水可在沉砂池内沉淀粒径较大的泥沙，并通过排污泵清除污泥，但是由于油污不溶于水，会形成浮油漂浮在水面上，影响后续处理流程，导致环境污染。现有技术虽然也有矿井污水浮油清理回收装置，但是清理效果差，无法满足使用需要。
实用新型内容
本实用新型提出的是一种矿井污水浮油清理回收装置，可高效去除沉砂池内矿井污水表面浮油，并进行有效回收。
本实用新型的技术解决方案：一种矿井污水浮油清理回收装置，其结构包括沉砂池、集油管、气动油泵、油污池和滤网，其中沉砂池内底部设气动油泵，气动油泵分别连接吸油软管、风管和排油管的一端，吸油软管的另一端连接集油管，集油管两端封闭，集油管两侧延长度方向分别开有集油缝隙，集油缝隙的高度与沉砂池内矿井污水油污面的高度配合，风管沿沉砂池外底部铺设，风管另一端连接空气压缩装置，排油管沿沉砂池外底部铺设，排油管另一端设置在油污池上部，油污设置在沉砂池旁，排油管另一端设滤网。
优选的，所述的集油管顶部连接第一丝杆螺母副，第一丝杆螺母副连接第二丝杆螺母副，第一丝杆螺母副与第二丝杆螺母副相垂直，第二丝杆螺母副与集油管相垂直，第一丝杆螺母副和第二丝杆螺母副分别连接一个驱动电机。
本实用新型的优点：结构简单有效，集油管两侧面都设置集油缝隙，配合气动油泵可高效吸收清理矿井污水表面浮油，配合水平和垂直方向两套丝杆螺母副及电机，进一步提高了矿井污水表面浮油吸收清理效率，吸收后的油污经过滤网过滤杂质后统一回收进入油污池，方便油污的集中后续处理。
