申请日2018.07.18
公开(公告)日2018.10.26
IPC分类号C02F9/04; B01D29/03; B01D29/64; C02F101/20
摘要
本发明公开了一种处理污水急用的净化装置，包括装置本体，所述装置本体的顶端的一侧交接有顶盖板，所述顶盖板的上端的中部位置开设有进水口，所述装置本体内部设置有过滤板，所述过滤板上开设有两组开口，且两组开口的上方均通过螺钉固定安装有一组滤网，两组所述滤网的上方均设置有一组旋转辊，两组所述旋转辊上均固定安装有毛刷，两组所述旋转辊均固定安装于从动轴上，两组所述从动轴的一端通过轴承安装于装置本体的内壁，位于装置本体外部的两组所述从动轴的另一端通过键连接有从动轮，两组所述从动轮通过传动带与主动轮相连接。该用于处理化工污水的净化装置，具有使用方便、易于清洁等优点，可以普遍推广使用。
权利要求书
1.一种处理污水用的净化装置，其特征在于：装置本体(3)的底端的四角均焊接有一组支脚(5)，四组所述电动伸缩杆(7)均通过导线与电源电性连接。
说明书
一种处理污水用的净化装置
技术领域
本发明属于污水处理技术领域，具体涉及一种处理污水用的净化装置。
背景技术
化工厂多依水而建，往往充足的水源可以吸引更多的化工企业。但是，中国的化工产业因此存在很多问题。很多企业一般不愿意购买处理污染的设备。这导致了严重的空气污染和水污染。
在化工厂日常的生产中，容易产生污水，现有的污水处理装置，只是进行简单的酸碱中和，并没有对一些有害的重金属离子进行处理，导致处理不够彻底，还会污染环境，滤网进过长期的过滤，容易发生阻塞，影响工作效率。
发明内容
本发明的目的在于提供一种用于处理化工污水的净化装置，以解决上述背景技术中提出的问题。

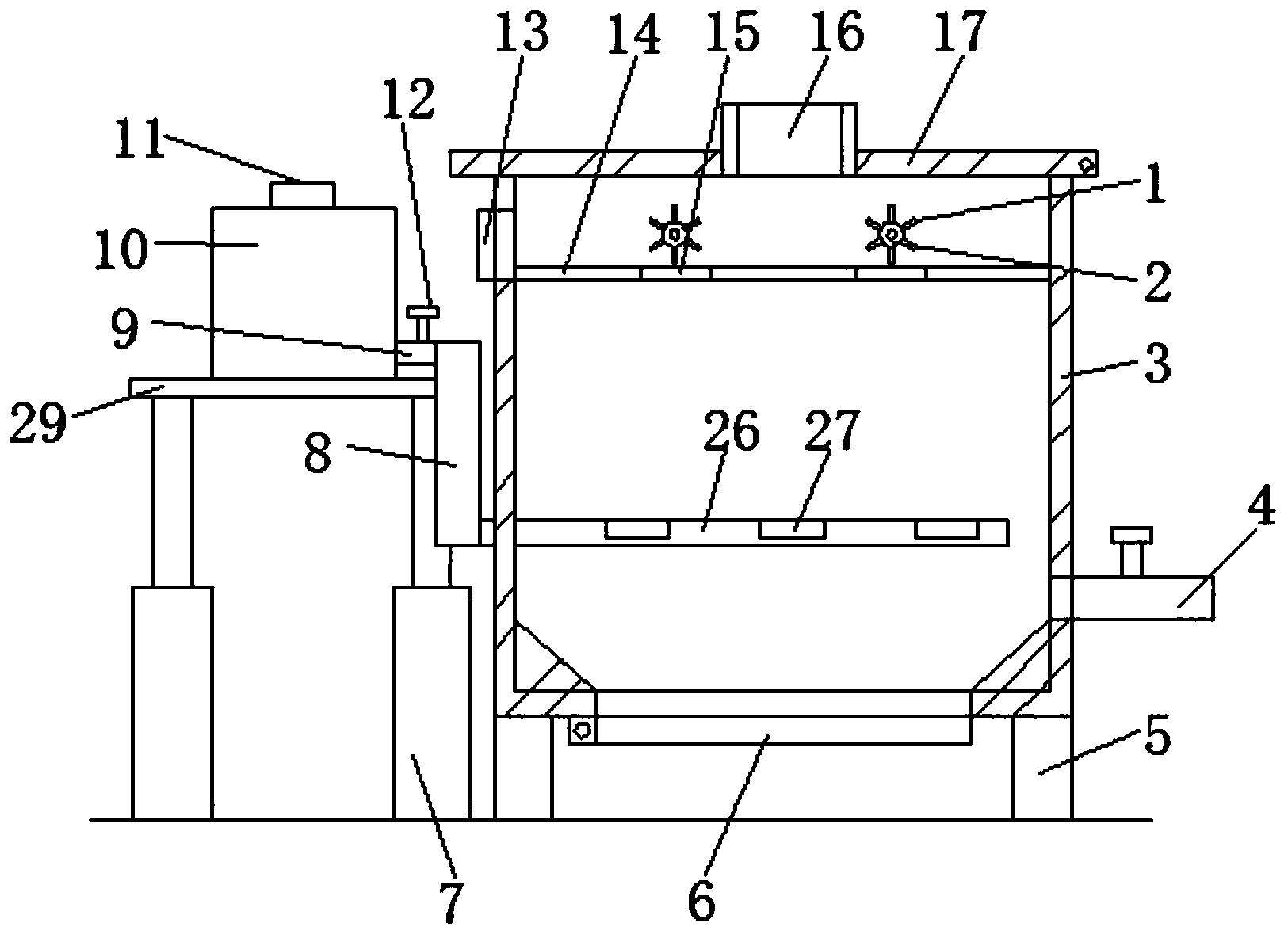

为实现上述目的，本发明提供如下技术方案：一种用于处理化工污水的净化装置，包括装置本体，所述装置本体的顶端的一侧交接有顶盖板，所述顶盖板的上端的中部位置开设有进水口，所述装置本体内部设置有过滤板，所述过滤板上开设有两组开口，且两组开口的上方均通过螺钉固定安装有一组滤网，两组所述滤网的上方均设置有一组旋转辊，两组所述旋转辊上均固定安装有毛刷，两组所述旋转辊均固定安装于从动轴上，两组所述从动轴的一端通过轴承安装于装置本体的内壁，位于装置本体外部的两组所述从动轴的另一端通过键连接有从动轮，两组所述从动轮通过传动带与主动轮相连接，所述主动轮通过键连接于电机的主动轴上，所述电机固定安装于支撑架上，所述支撑架的一端与装置本体的外壁焊接，所述装置本体的左侧壁铰接有一组侧盖板，所述过滤板的下方设置有导药管，所述导药管开设有漏孔，所述导药管的左端固定安装于装置本体的左侧壁上，位于装置本体的外部的导药管通过软管与药箱底端的出药管连接，所述出药管上固定安装有药阀，所述药箱的顶端的中部交接有箱盖，所述药箱固定安装于支撑台上端，所述支撑台的底端的四角分别与四组电动伸缩杆的顶端固定连接，所述装置本体内部的底端设置有漏斗底座，所述装置本体的底端铰接有底盖板，所述装置本体的右侧壁连接有一组出水管。
优选的，所述滤网为单层包边网片，所述滤网的筛孔尺寸为0.180毫米，目数为80目，所述滤网外缘通过螺钉固定安装于过滤板的顶端。
优选的，所述出水管上设置有水阀，所述出水管位于漏斗底座的右端的正上方。
优选的，所述漏斗底座的上端和下端均开设有圆形开口，下端圆形开口的直径小于上端圆形开口的直径。
优选的，所述装置本体的底端开设有圆形开口，所述漏斗底座的下端圆形开口与装置本体的底端的圆形开口连接。
优选的，所述装置本体的底端的四角均焊接有一组支脚，四组所述电动伸缩杆均通过导线与电源电性连接。
本发明的技术效果和优点：该用于处理化工污水的净化装置，通过电机和传动系统的配合使得旋转辊上的毛刷转动，将滤网上的过滤物刷向侧盖板一侧的方向，通过开启侧盖板清理过滤物，简单方便，使得滤网不易堵塞;漏斗底座使得沉淀物不易于堆积于装置本体底部，使得沉淀物易于清理，减轻了工作人员的劳动强度;通过电动伸缩杆调整药箱的高度，升高药箱的高度，有利于药箱内部的药水流入装置本体内部，降低药箱的高度，有利于工作人员向药箱内添加药水。
