申请日2018.07.18
公开(公告)日2018.10.19
IPC分类号C02F9/04
摘要
本发明公开了一种污水处理用循环利用装置,包括初级过滤室、二级过滤室和三级过滤室，所述初级过滤室的上端设置有进水管，初级过滤室的一侧底端连接有水管，水管的中间设置有水泵，水管的另一端连接至二级过滤室的内部，二级过滤室的另一侧底端连接有水管，水管的另一端连接至三级过滤室的内部，三级过滤室的另一端底端设置有出水管，初级过滤室、二级过滤室和三级过滤室的上端一侧均设置有排气管，排气管的另一端均安插在废气回收箱的内部，本发明利用初级过滤室、二级过滤室和三级过滤室相互辅助进行处理，提高了污水处理后的质量，为循环利用提供了良好的水质。
权利要求书

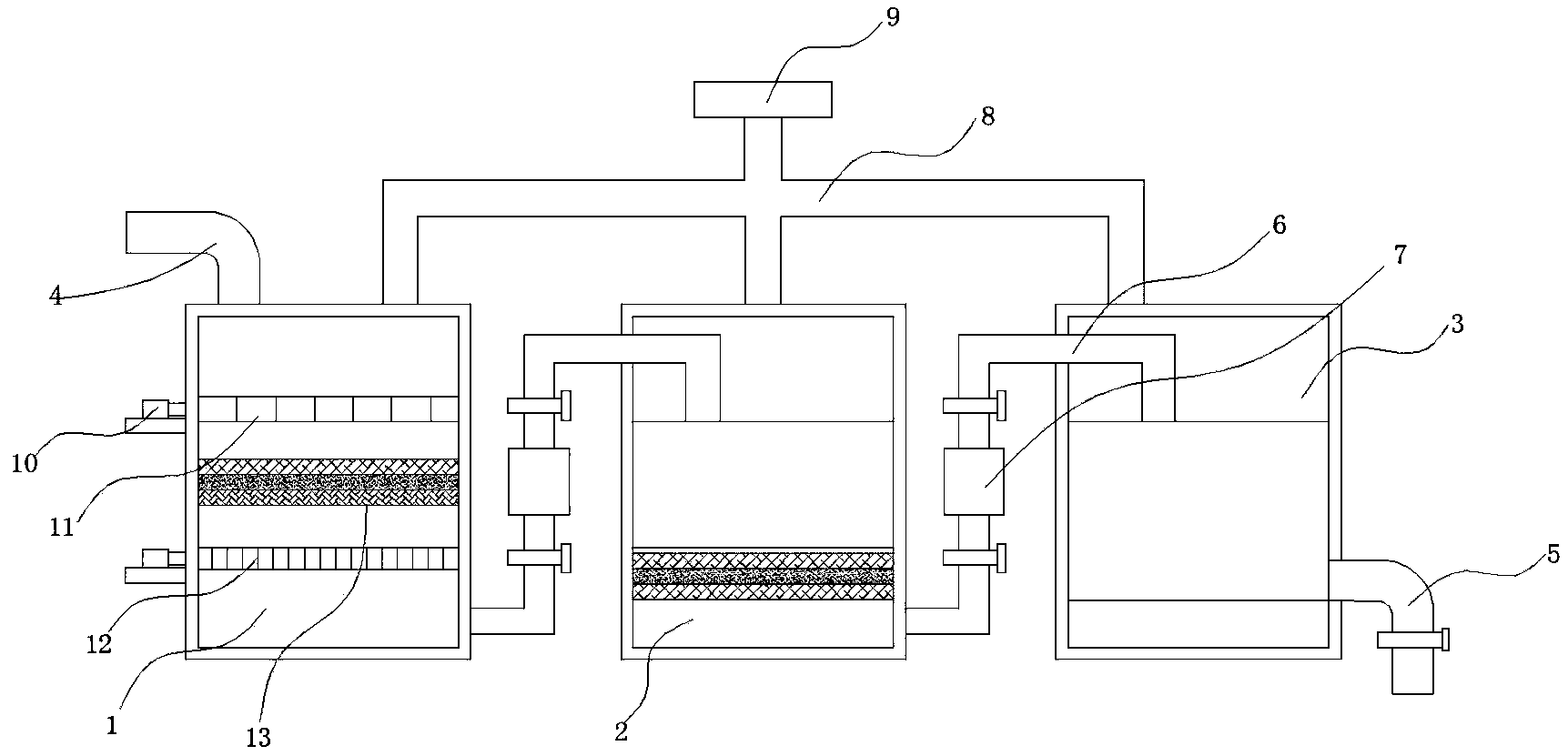

1.一种污水处理用循环利用装置，包括初级过滤室(1)、二级过滤室(2)和三级过滤室(3)，其特征在于，所述初级过滤室(1)的上端设置有进水管(4)，初级过滤室(1)的一侧底端连接有水管(6)，水管(6)的中间设置有水泵(7)，水管(6)的另一端连接至二级过滤室(2)的内部，二级过滤室(2)的另一侧底端连接有水管(6)，水管(6)的另一端连接至三级过滤室(3)的内部，三级过滤室(3)的另一端底端设置有出水管(5)，初级过滤室(1)、二级过滤室(2)和三级过滤室(3)的上端一侧均设置有排气管(8)，排气管(8)的另一端均安插在废气回收箱(9)的内部。
2.根据权利要求1所述的一种污水处理用循环利用装置，其特征在于，所述初级过滤室(1)的内部上下两侧分别设置有初级振动筛(11)和次级振动筛(12)，初级振动筛(11)和次级振动筛(12)的一侧均设置有震动电机(10)。
3.根据权利要求2所述的一种污水处理用循环利用装置，其特征在于，所述初级振动筛(11)和次级振动筛(12)的中间设置有吸附层(13)，吸附层(13)包括石英砂层(131)和木屑炭层(132)，且吸附层(13)自上而下依次为石英砂层(131)、木屑炭层(132)和石英砂层(131)。
4.根据权利要求2所述的一种污水处理用循环利用装置，其特征在于，所述初级振动筛(11)的内部开设有通孔，且次级振动筛(12)的内部也开设有通孔，并且初级振动筛(11)的通孔直径大于次级振动筛(12)的通孔直径。
5.根据权利要求1所述的一种污水处理用循环利用装置，其特征在于，所述二级过滤室(2)的内部中间开设有第一溶液室(14)，第一溶液室(14)的内部盛有稀盐酸溶液，第一溶液室(14)的底端两侧均设置有挡板(16)，挡板(16)活动设置于二级过滤室(2)侧壁之间，且第一溶液室(14)的底端开放设置，挡板(16)的下方设置有吸附层(13)。
6.根据权利要求1所述的一种污水处理用循环利用装置，其特征在于,所述三级过滤室(3)的内部中间开设有第二溶液室(17)，第二溶液室(17)的内部盛有氢氧化钠溶液，第二溶液室(17)的底端开放设置，且第二溶液室(17)的底端设置有沉淀盒(18)，沉淀盒(18)活动设置于三级过滤室(3)的内壁之间。
7.根据权利要求1所述的一种污水处理用循环利用装置，其特征在于,所述二级过滤室(2)的上端一侧设置有第一加液管(15)，且三级过滤室(3)的上端一侧设置有第二加液管(19)。
8.根据权利要求1所述的一种污水处理用循环利用装置，其特征在于,所述水管(6)的中间设置有水泵(7)，水泵(7)的型号为25LG3-10x3，且水管(6)的两侧分别设置有控制阀。
说明书
一种污水处理用循环利用装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种污水处理用循环利用装置。
背景技术
水资源是我们赖以生存的根本，我们的生存是不能离开水的，但我们生存的地球上可使用的淡水资源是非常匮乏的，人均占有淡水资源量是非常少的，在我国淡水资源更加的匮乏，人均占有量是低于世界水平的，节约用水是我们必须面对的问题。在日常生活中，我们处处都会使用到水，无论是我们做饭洗菜，以及洗衣服、洗澡等，这些都会耗费大量的水，但在实际生活中这些水都没有得到合理的再利用，若是将这些污水处理净化再利用可以节约大量的水资源。
公告号为CN206692507U的中国发明专利公开了一种污水处理循环利用装置，该专利采用可振动的筛板对污水进行初步过滤，既可以有效去除污水中的大颗粒污染物，又可以防止筛板堵塞，提高了污水处理效率;还设置有废气收集箱，对污水处理过程中的废气进行收集，防止污染环境，但是它依旧存在以下弊端：1)污水中含有过量的酸性离子和碱性离子，而光通过筛板无法对酸性离子和碱性离子进行处理，导致最后循环利用的水中依旧存在酸碱离子，从而越积越多，导致循环利用的水的质量大大降低;2)仅单次通过筛板和活性炭层无法在处理前后将所含的杂质颗粒等去除干净，会降低处理的效果。
发明内容
本发明的目的是为了解决现有技术中存在的忽略污水中酸碱离子以及去除杂质颗粒不彻底等缺点，而提出的一种污水处理用循环利用装置。
为了实现上述目的，本发明采用了如下技术方案：
一种污水处理用循环利用装置，包括初级过滤室、二级过滤室和三级过滤室，所述初级过滤室的上端设置有进水管，初级过滤室的一侧底端连接有水管，水管的中间设置有水泵，水管的另一端连接至二级过滤室的内部，二级过滤室的另一侧底端连接有水管，水管的另一端连接至三级过滤室的内部，三级过滤室的另一端底端设置有出水管，初级过滤室、二级过滤室和三级过滤室的上端一侧均设置有排气管，排气管的另一端均安插在废气回收箱的内部。
优选的，所述初级过滤室的内部上下两侧分别设置有初级振动筛和次级振动筛，初级振动筛和次级振动筛的一侧均设置有震动电机。
优选的，所述初级振动筛和次级振动筛的中间设置有吸附层，吸附层包括石英砂层和木屑炭层，且吸附层自上而下依次为石英砂层、木屑炭层和石英砂层。
优选的，所述初级振动筛的内部开设有通孔，且次级振动筛的内部也开设有通孔，并且初级振动筛的通孔直径大于次级振动筛的通孔直径。
优选的，所述二级过滤室的内部中间开设有第一溶液室，第一溶液室的内部盛有稀盐酸溶液，第一溶液室的底端两侧均设置有挡板，挡板活动设置于二级过滤室侧壁之间，且第一溶液室的底端开放设置，挡板的下方设置有吸附层。
优选的，所述三级过滤室的内部中间开设有第二溶液室，第二溶液室的内部盛有氢氧化钠溶液，第二溶液室的底端开放设置，且第二溶液室的底端设置有沉淀盒，沉淀盒活动设置于三级过滤室的内壁之间。
优选的，所述二级过滤室的上端一侧设置有第一加液管，且三级过滤室的上端一侧设置有第二加液管。
优选的，所述水管的中间设置有水泵，水泵的型号为25LG3-10x3，且水管的两侧分别设置有控制阀。
本发明的有益效果是：
1、本发明通过往第一溶液室内加入稀盐酸溶液，往第二溶液室内加入氢氧化钠溶液，依次对污水中含有的碱性离子和酸性离子进行中和，最后将稀盐酸溶液吸入氢氧化钠溶液中使其中和再排出，极大地净化了污水的质量，为其循环利用提供了有益的前提。
2、本发明通过设置初级振动筛和次级振动筛，使污水在初级过滤室内将颗粒物过大的杂质过滤掉，避免了水泵在吸水时造成堵塞的问题。
3、本发明通过设置排气管和废气回收箱，使污水处理过程中产生的气体回收至废气回收箱内，减少对大气的污染。
综上所述，本发明利用初级过滤室、二级过滤室和三级过滤室相互辅助进行处理，提高了污水处理后的质量，为循环利用提供了良好的水质。
